Raccoglimanichetta

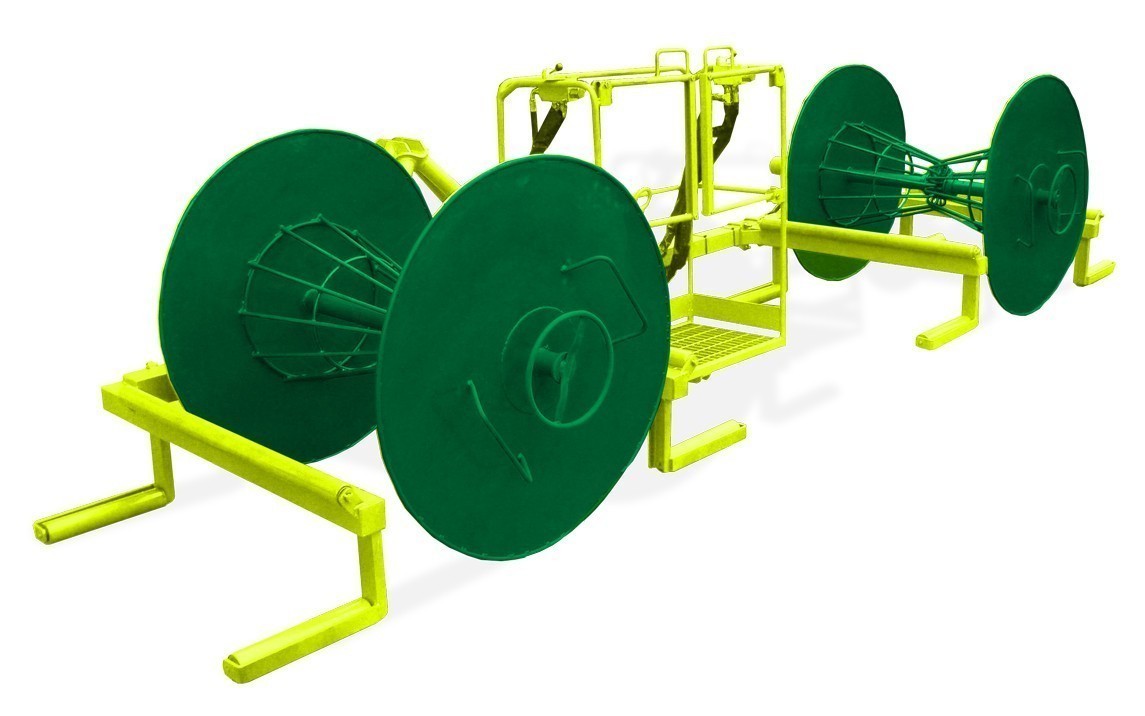

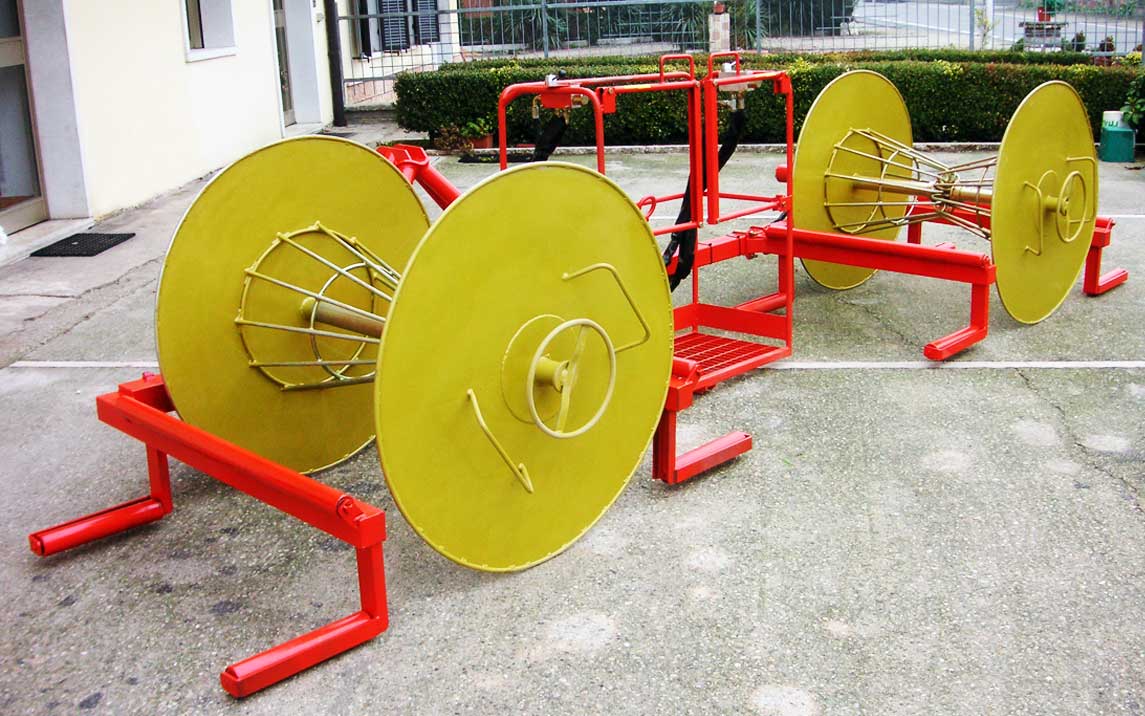

Ad uno o doppio rullo convogliatore

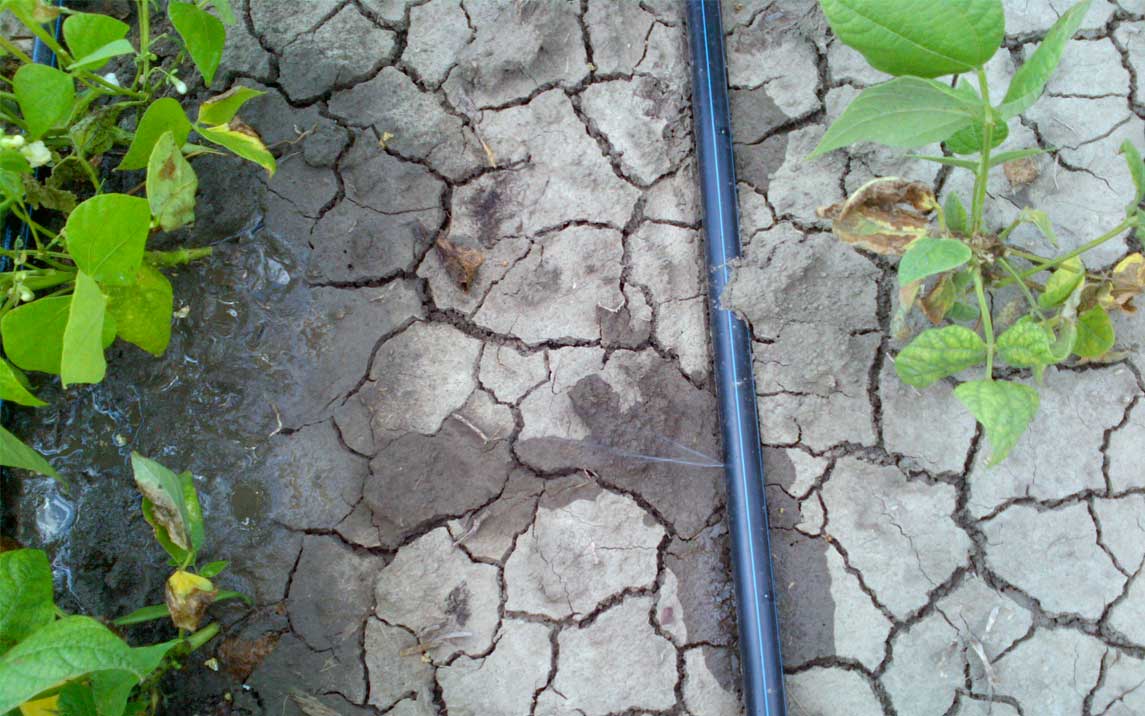

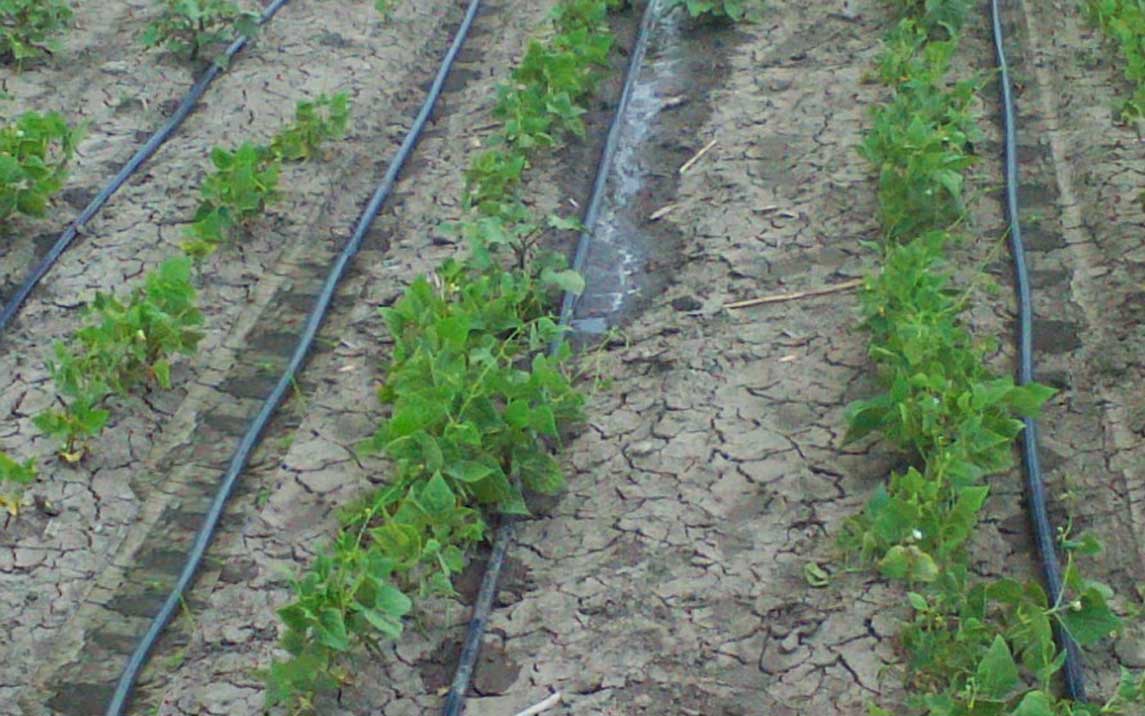

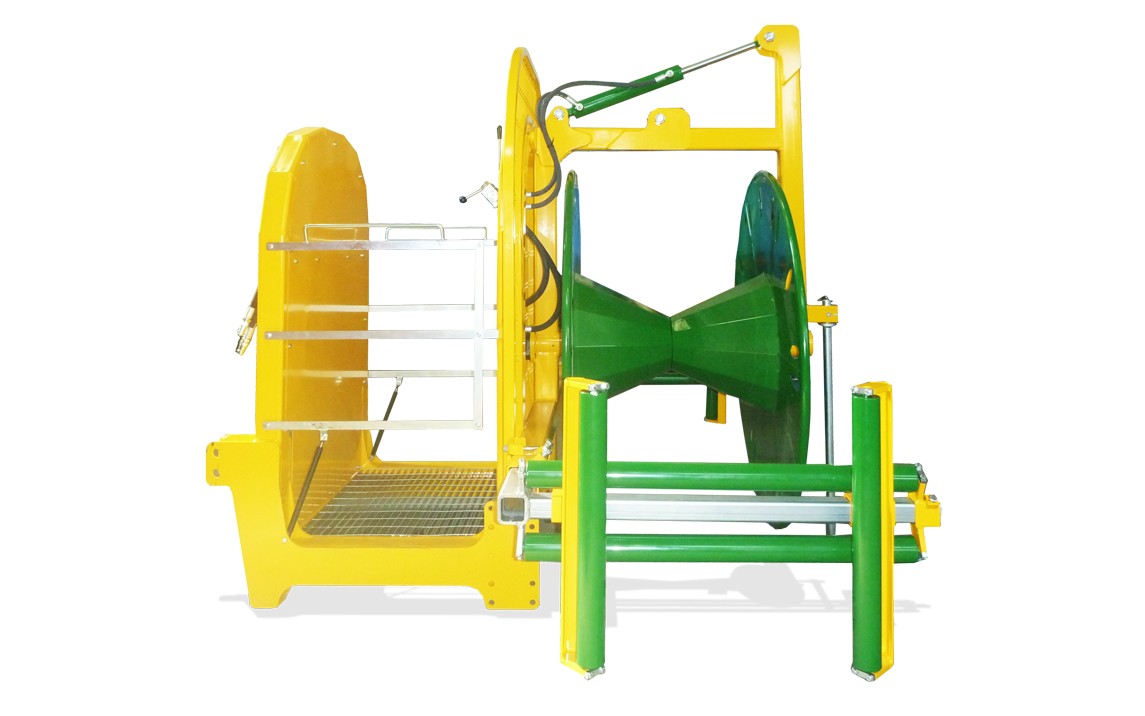

Macchina per raccogliere e avvolgere la manichetta di irrigazione del campo.

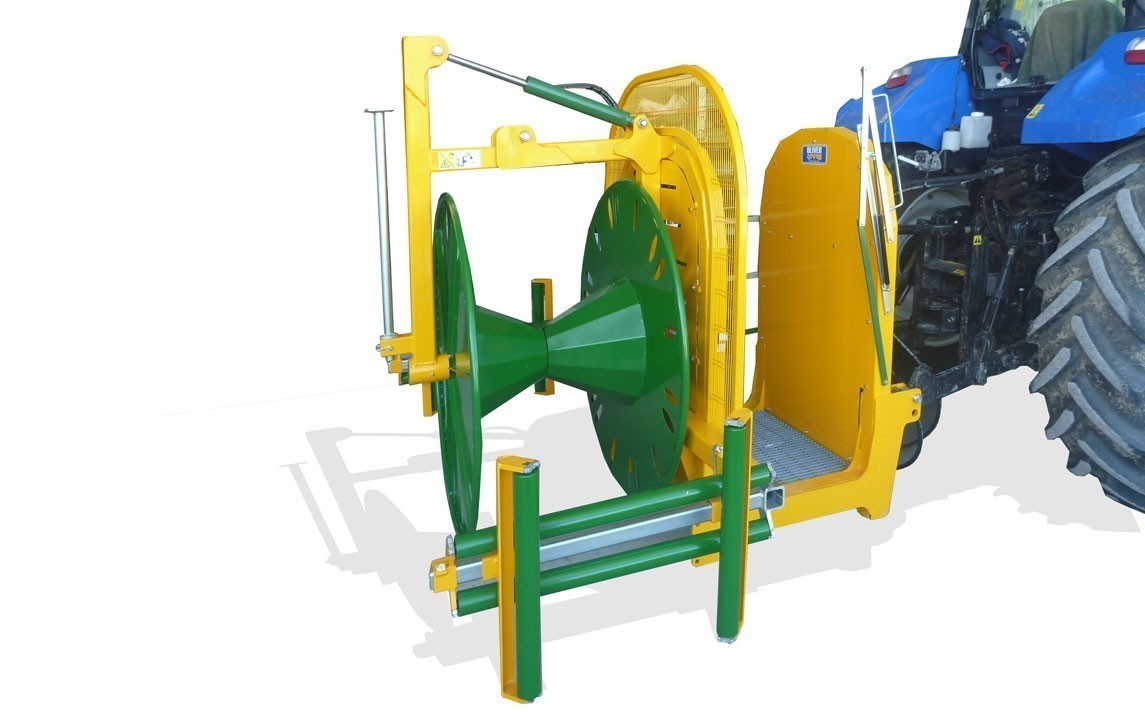

Fissata con il terzo punto al trattore, lavora sollevata dal terreno.





Configurazione macchina:

Caratteristiche tecniche

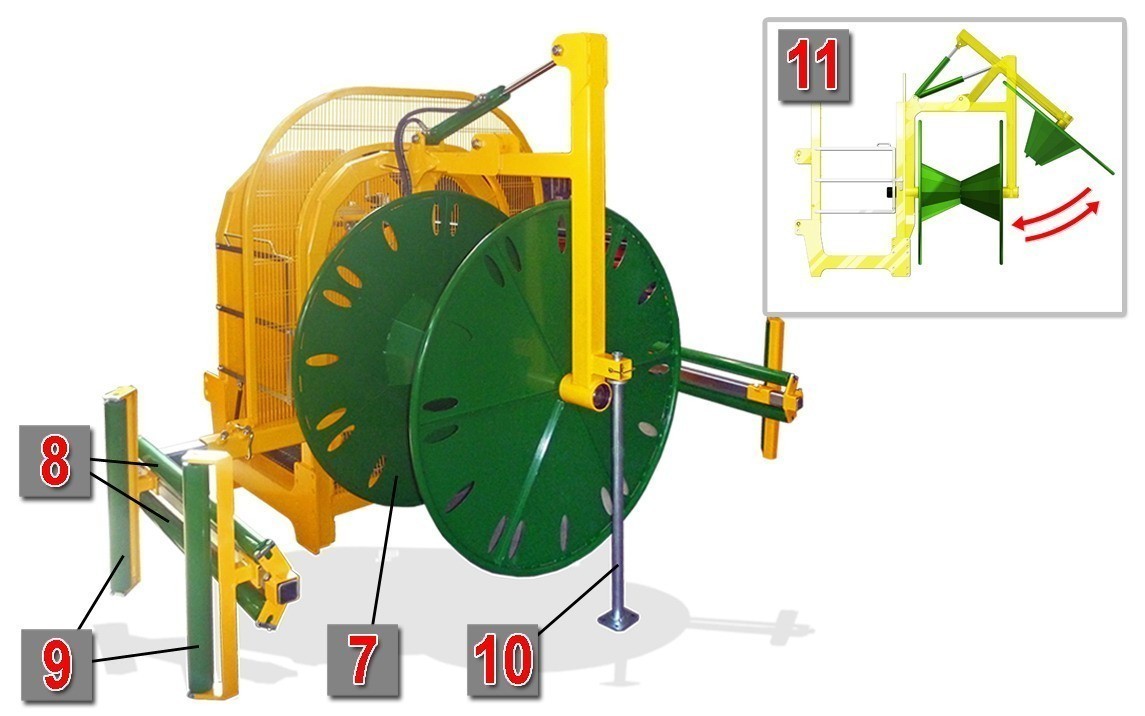

Struttura macchina

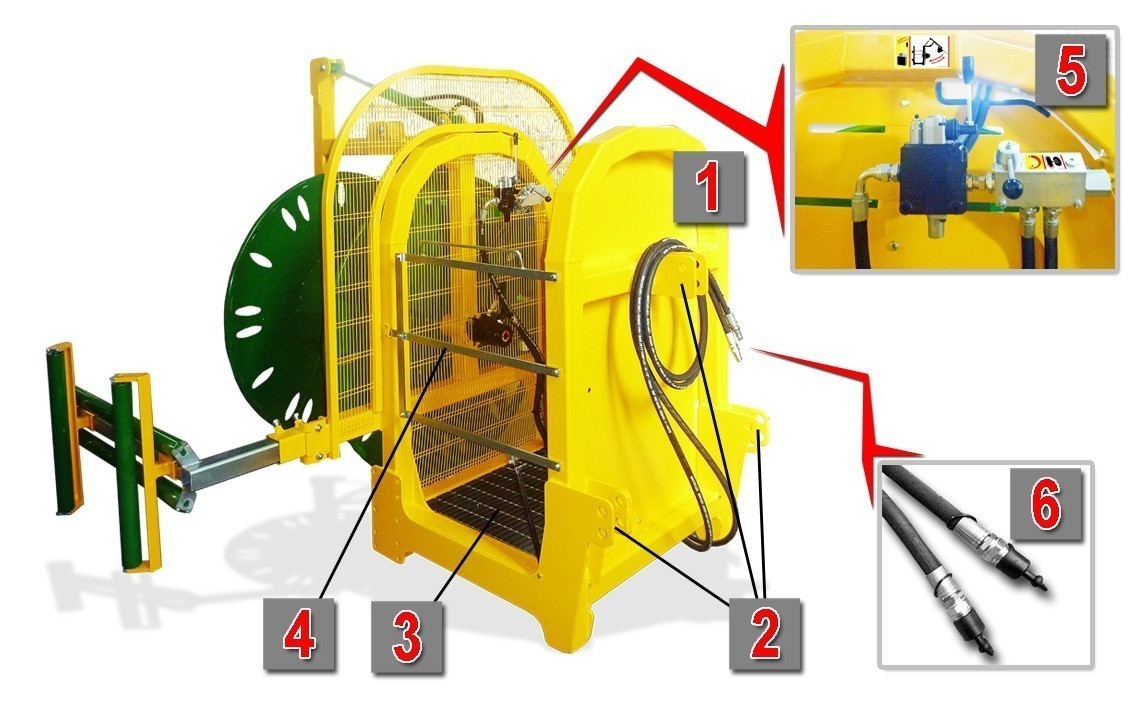

La macchina è così composta:



1) Telaio principale

2) Terzo punto

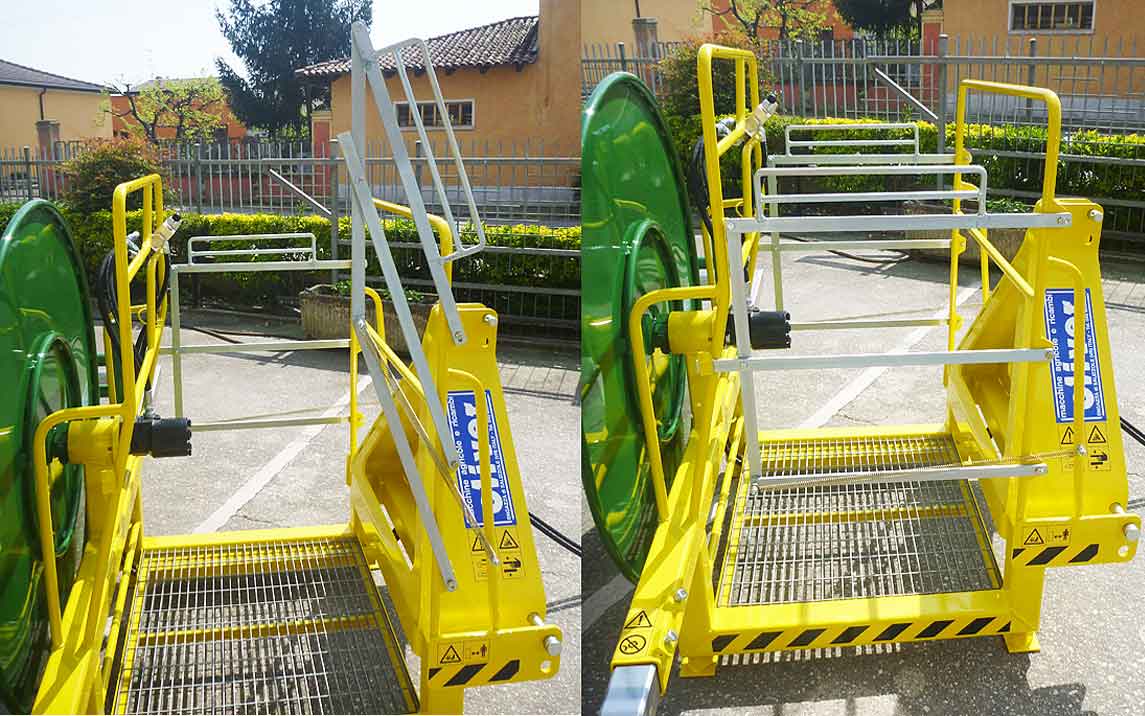

3) Pedana operatore

4) Protezioni operatore

5) Console di comando

6) Attacchi idraulici al trattore

7) Rullo avvolgi bobina

8) Rulli convoglia manichetta orizzontali

9) Rulli convoglia manichetta verticali

10) Piedino sosta macchina

11) Meccanismo a bascula scarico bobina

Funzionamento macchina

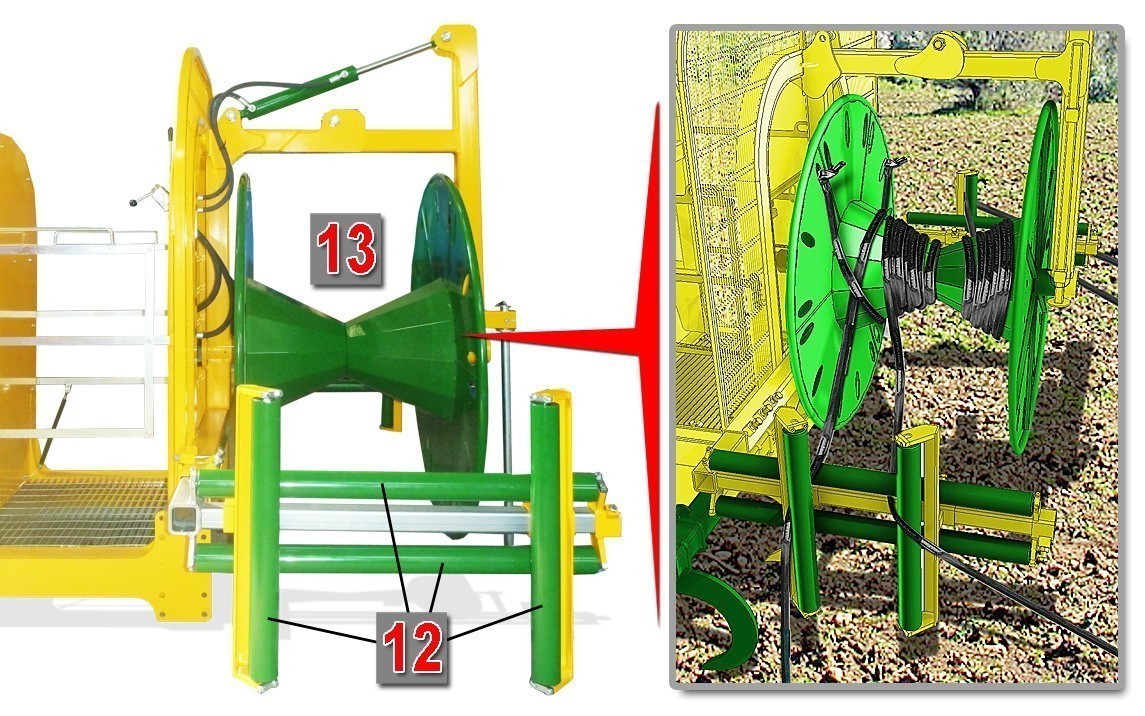

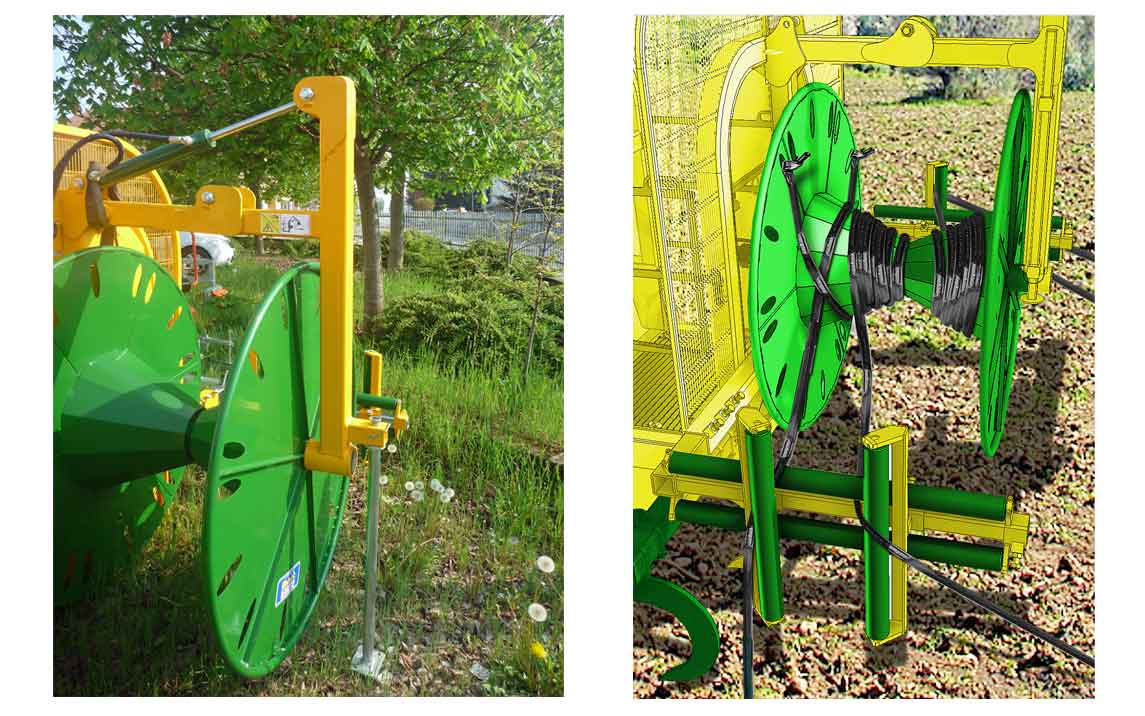

Grazie a dei rulli convoglia manichetta (12) orizzontali e verticali, portiamo al rullo avvolgi bobina (13), svariate manichette simultaneamente, creando un’unica bobina di raccolta.

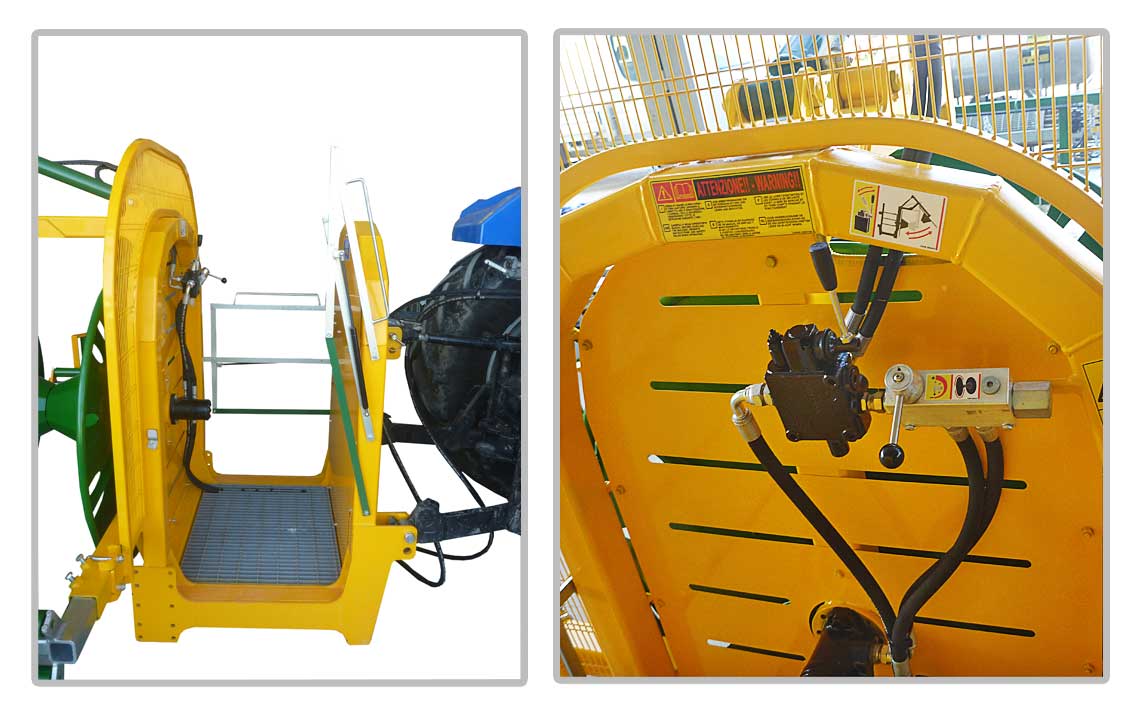

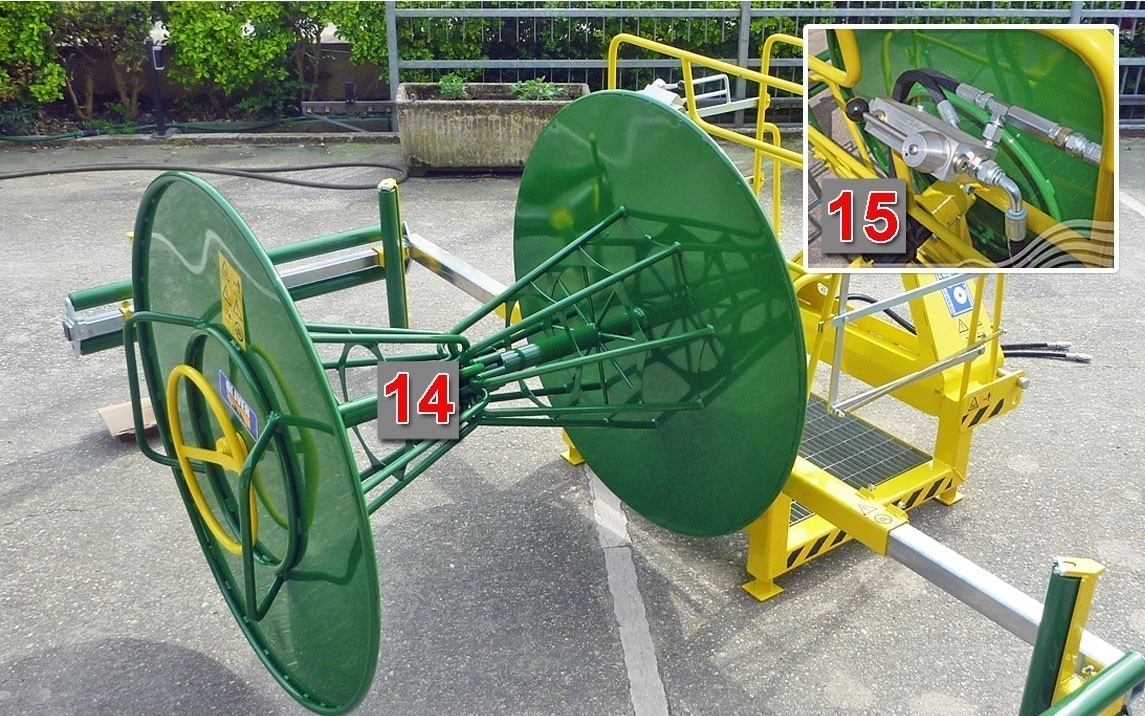

Il rullo avvolgi bobina (14) è mosso da un motore idraulico alimentato direttamente dall’impianto idraulico del trattore. È possibile regolarne la velocità di rotazione, grazie a un regolatore di flusso a leva (15) posto nella consolle di comando dell’operatore.

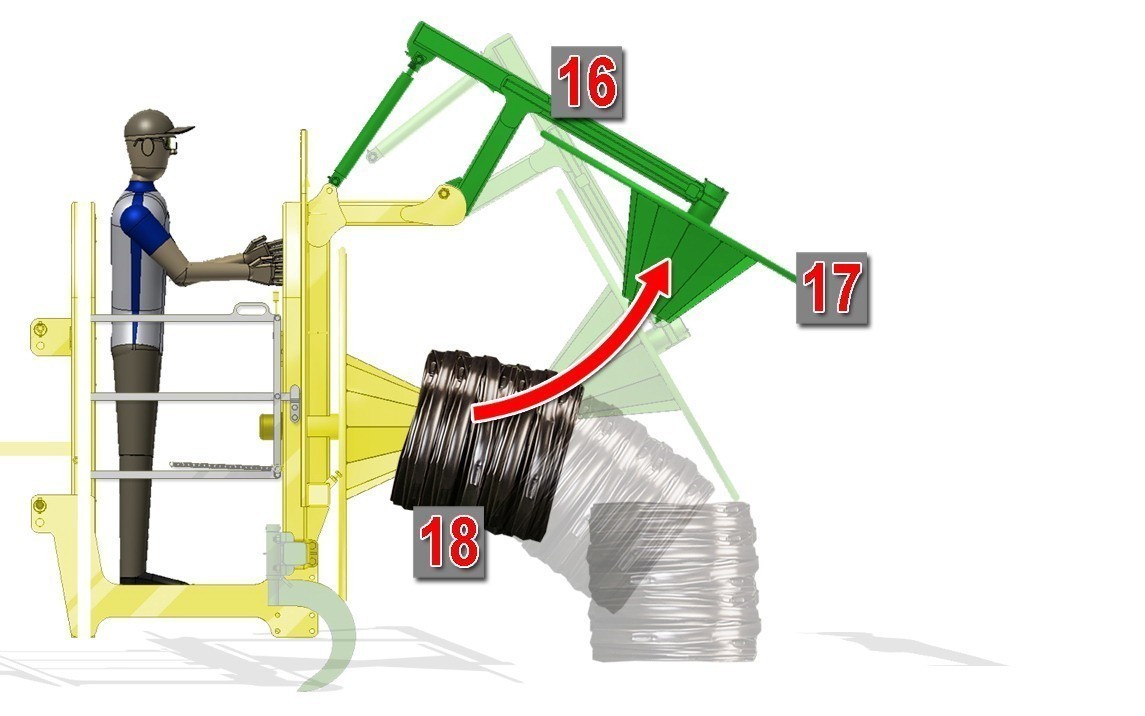

Grazie al meccanismo di apertura a bascula (16) del rullo avvolgi manichetta (17), lo scarico della matassa delle manichette (18) raccolte,  diventa semplice ed immediato.



Optional macchina:

Lista Optional

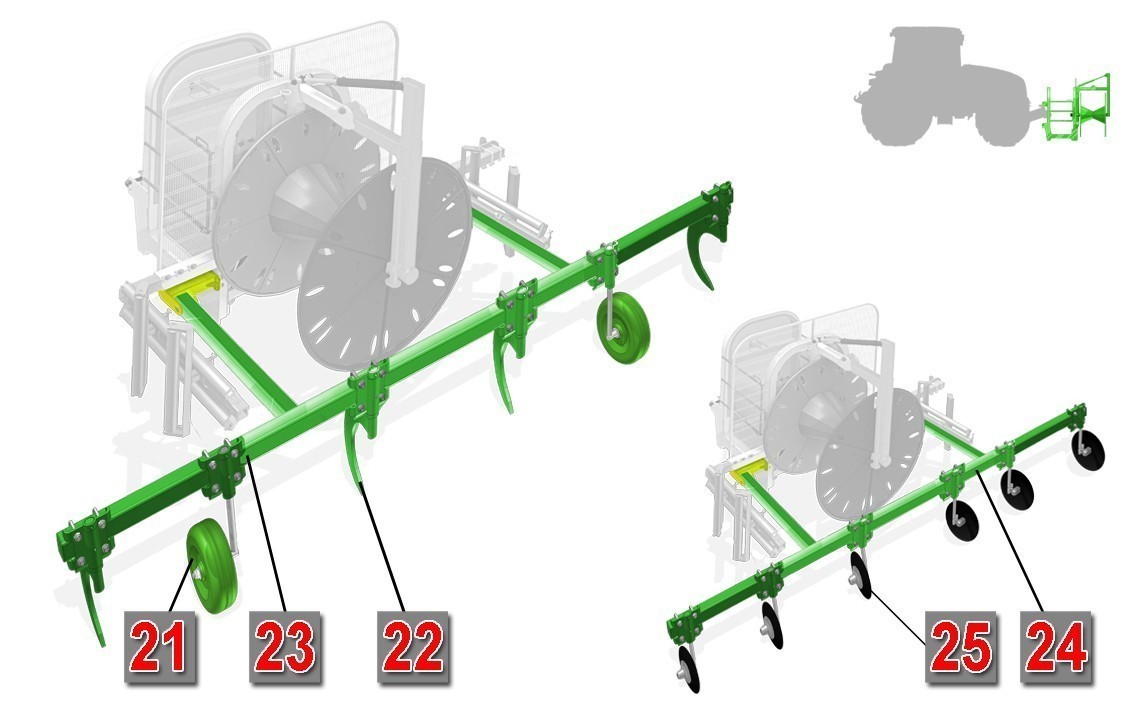

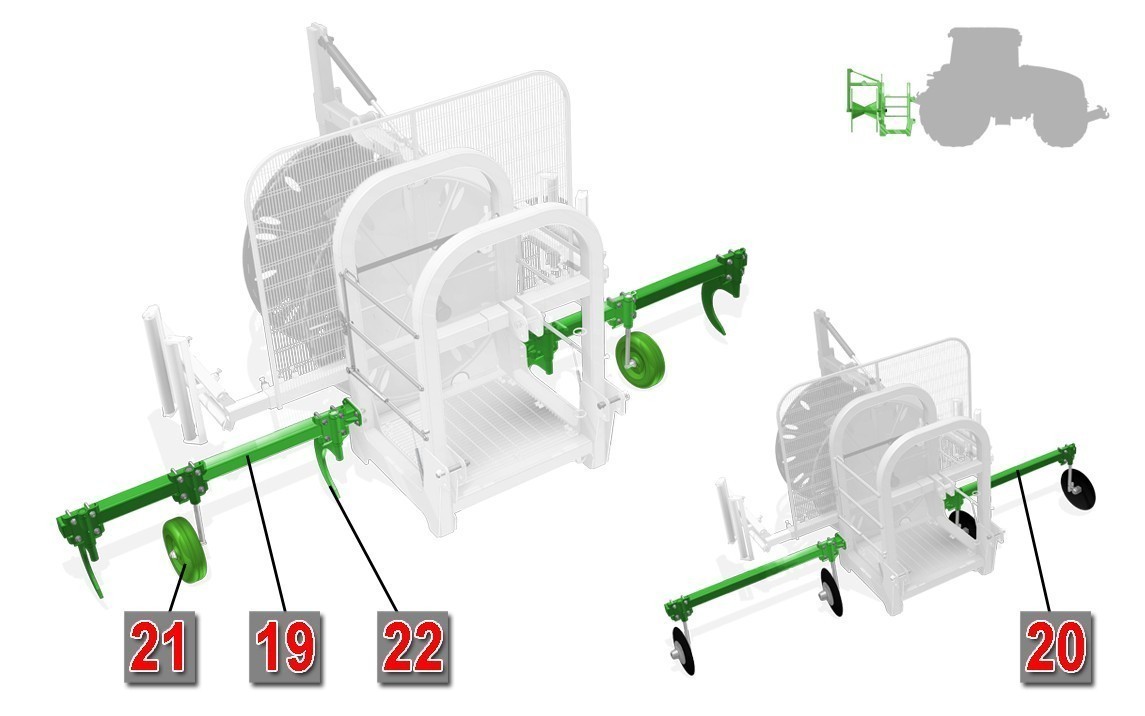

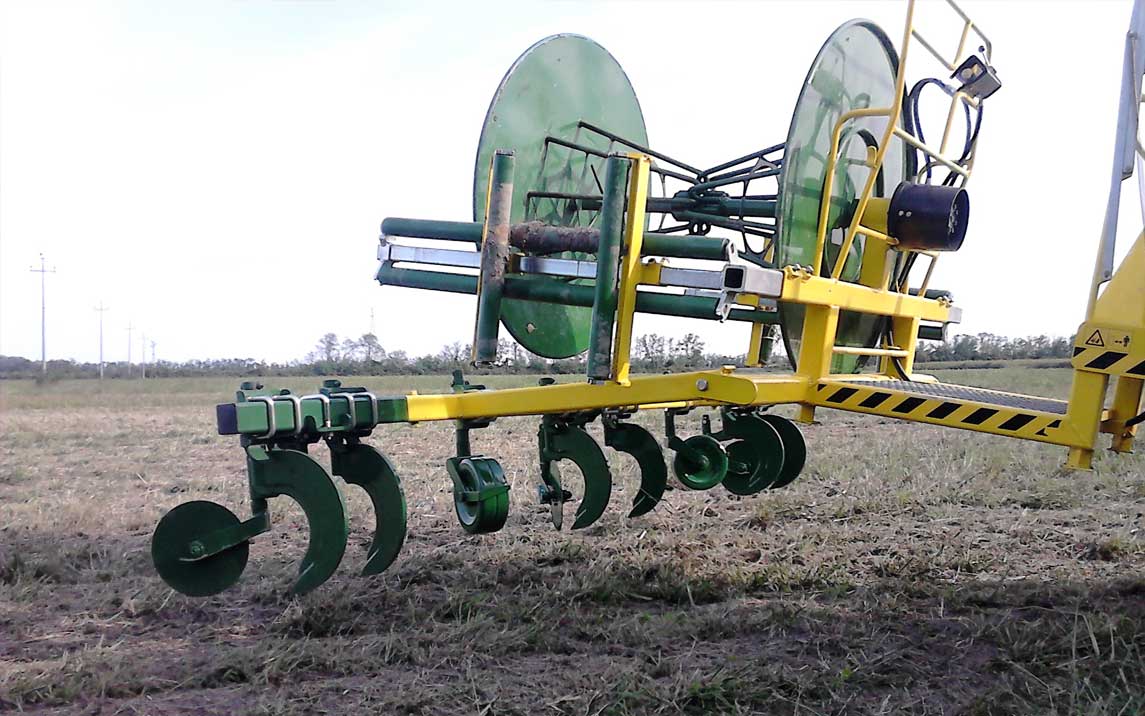

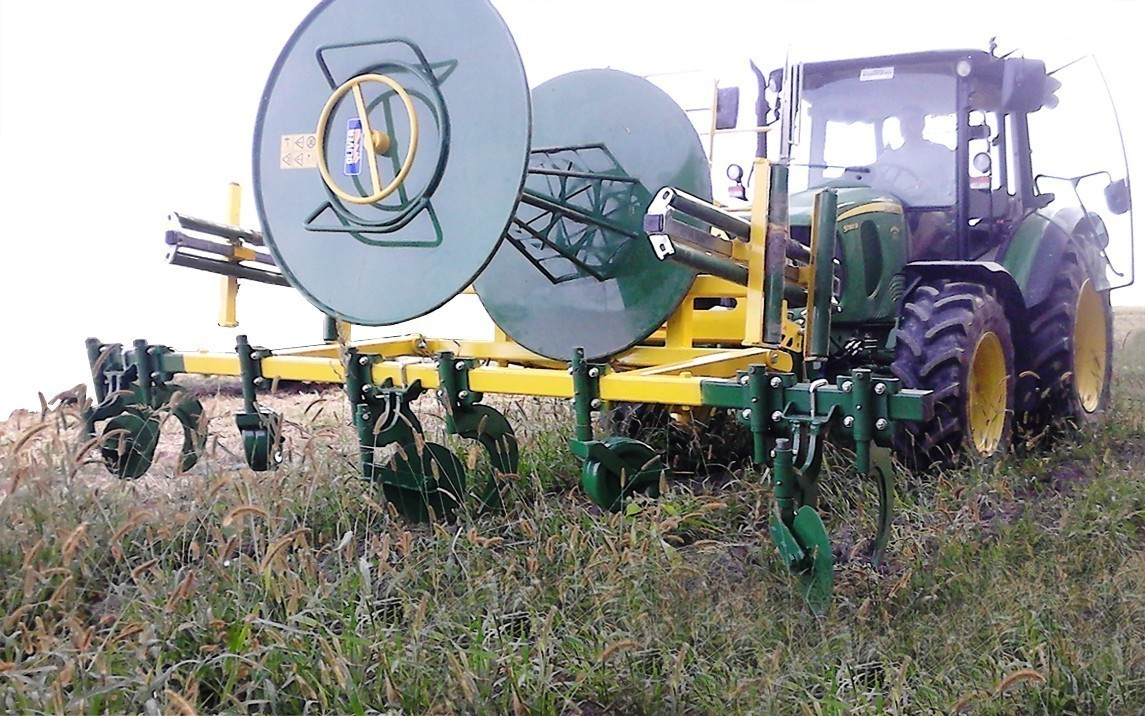

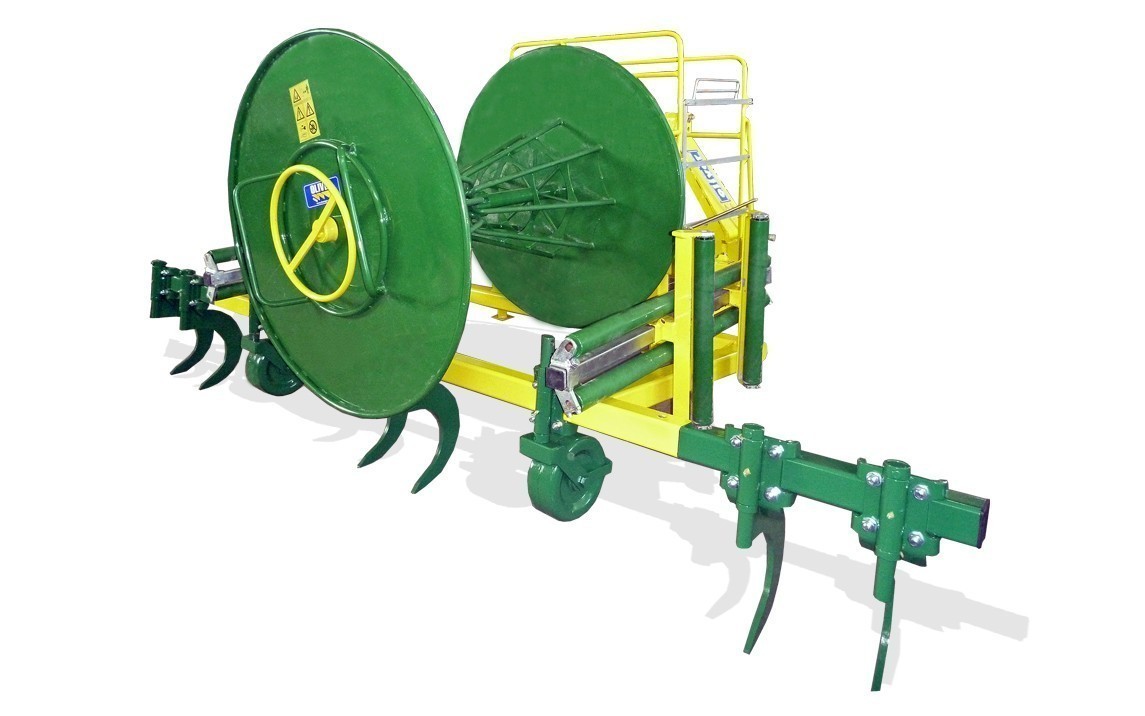

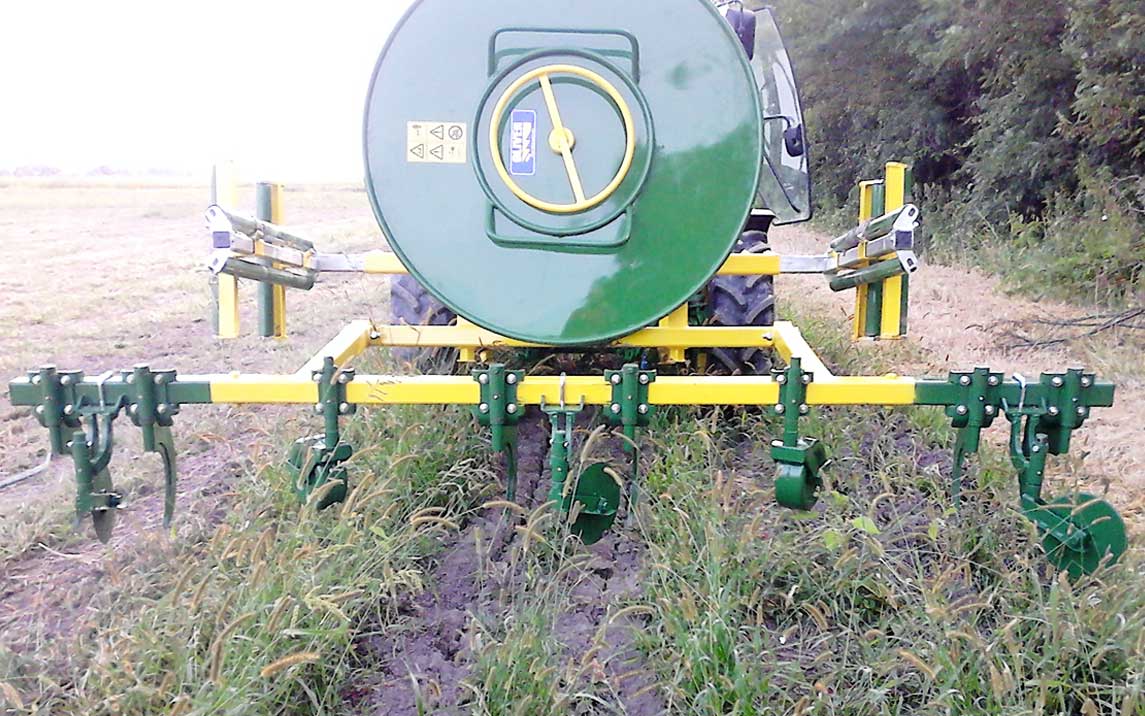

Kit rompi crosta terreno

19) Telaio porta accessori, su avvolgi manichetta agganciato dietro al trattore

20) Telaio porta accessori, su avvolgi manichetta agganciato davanti al trattore

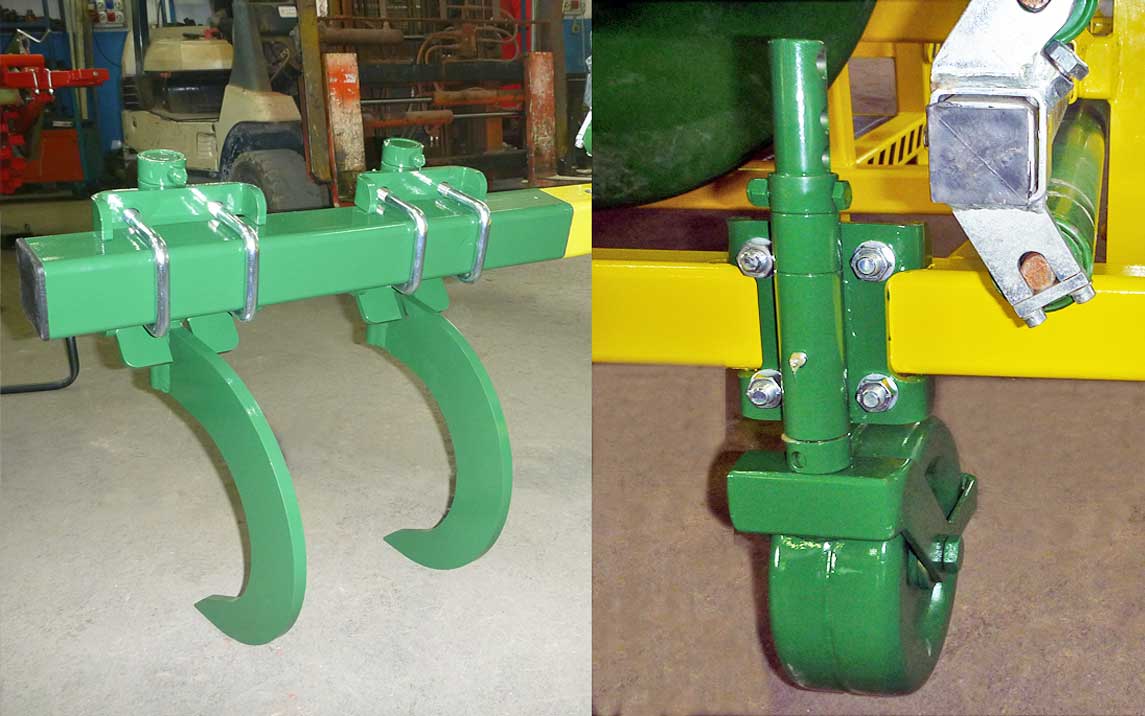

21) Ruote stabilizzatrici, regolabili in altezza.

22) Sterratori.

Kit taglia nylon

23) Telaio porta accessori, su avvolgi manichetta agganciato dietro al trattore

24) Telaio porta accessori, su avvolgi manichetta agganciato davanti al trattore

25) Dischi taglia nylon

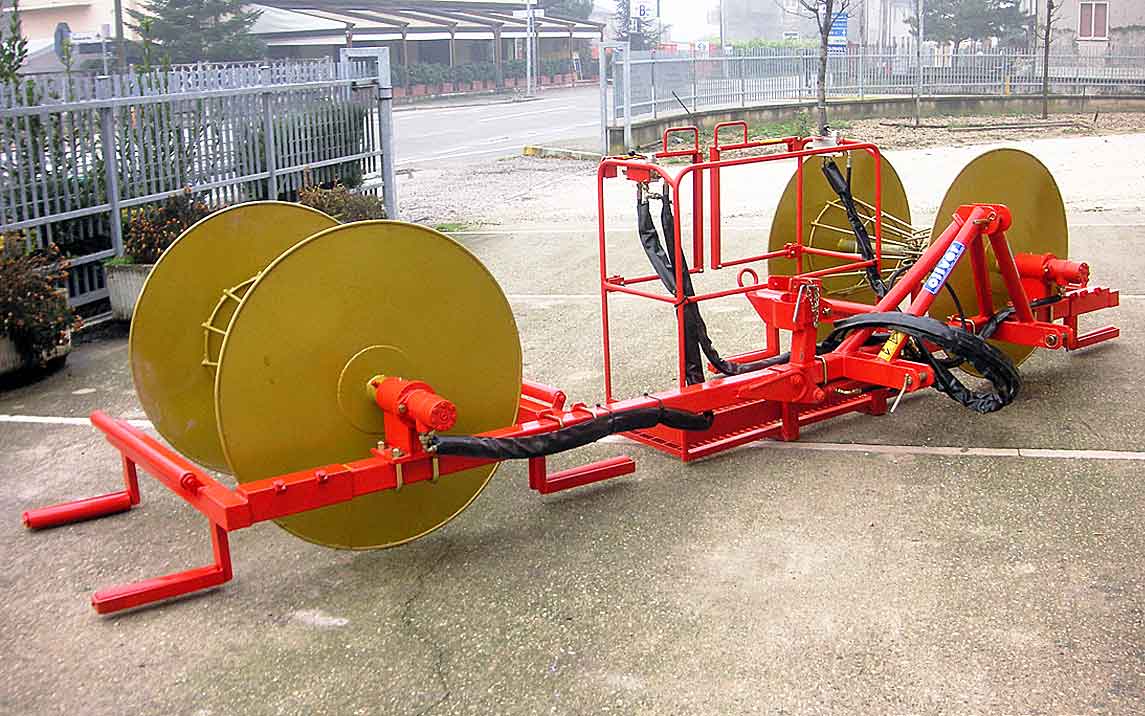

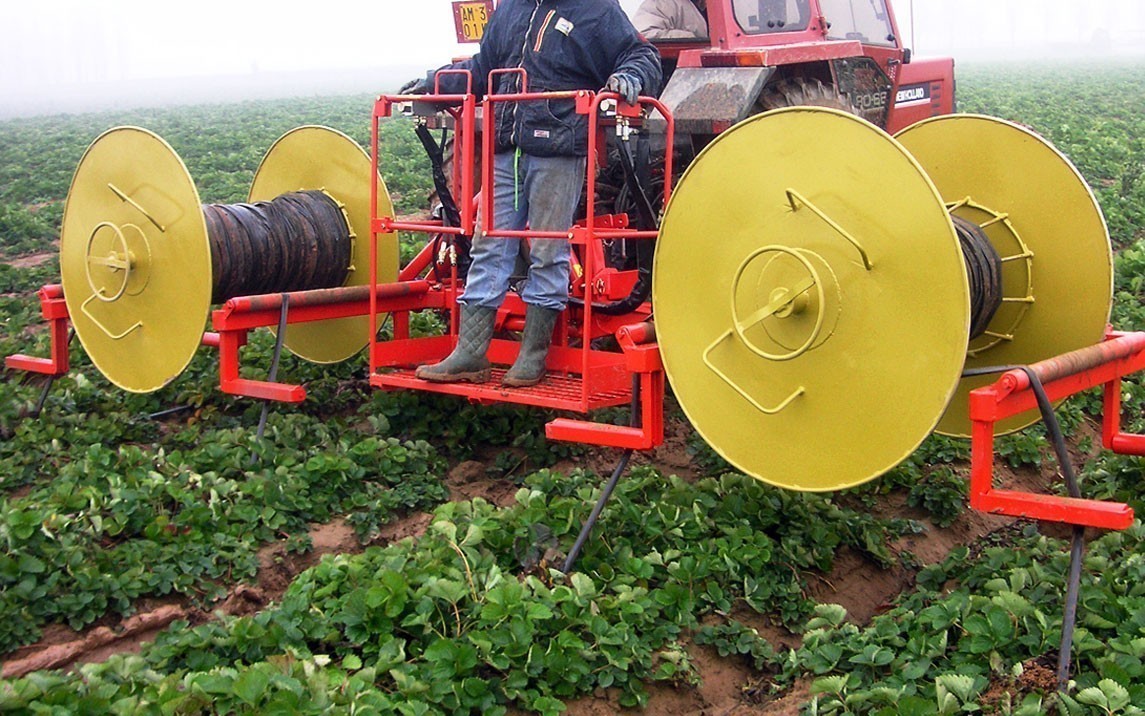

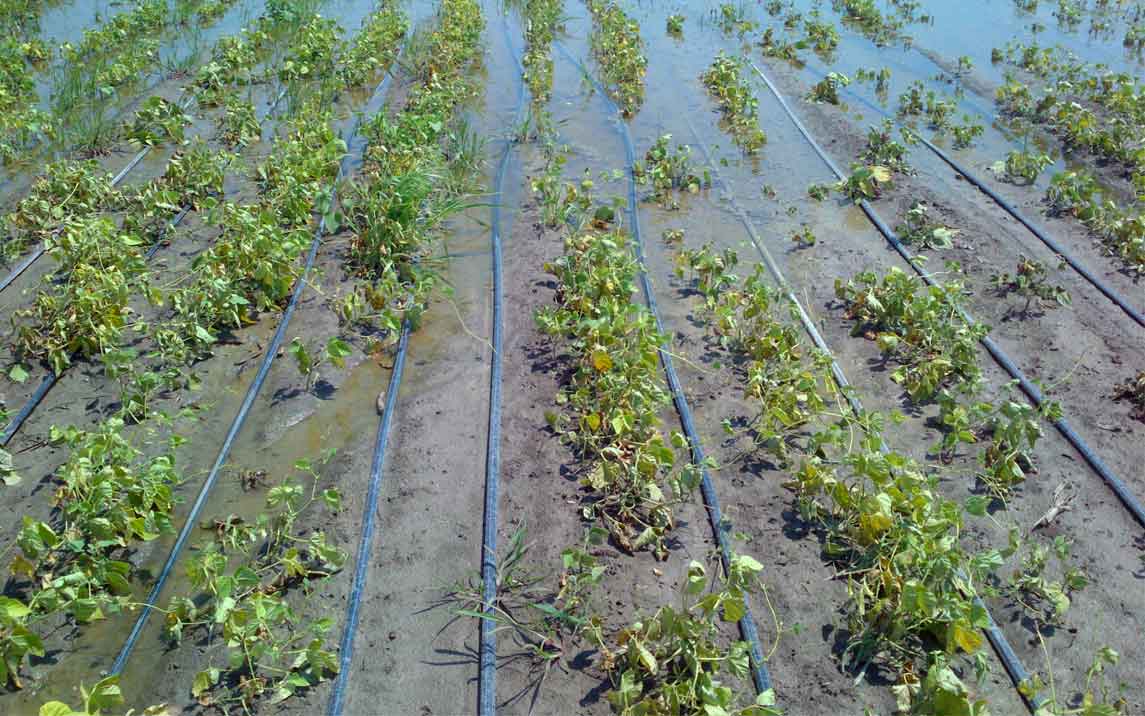

Foto macchina e lavorazioni:
