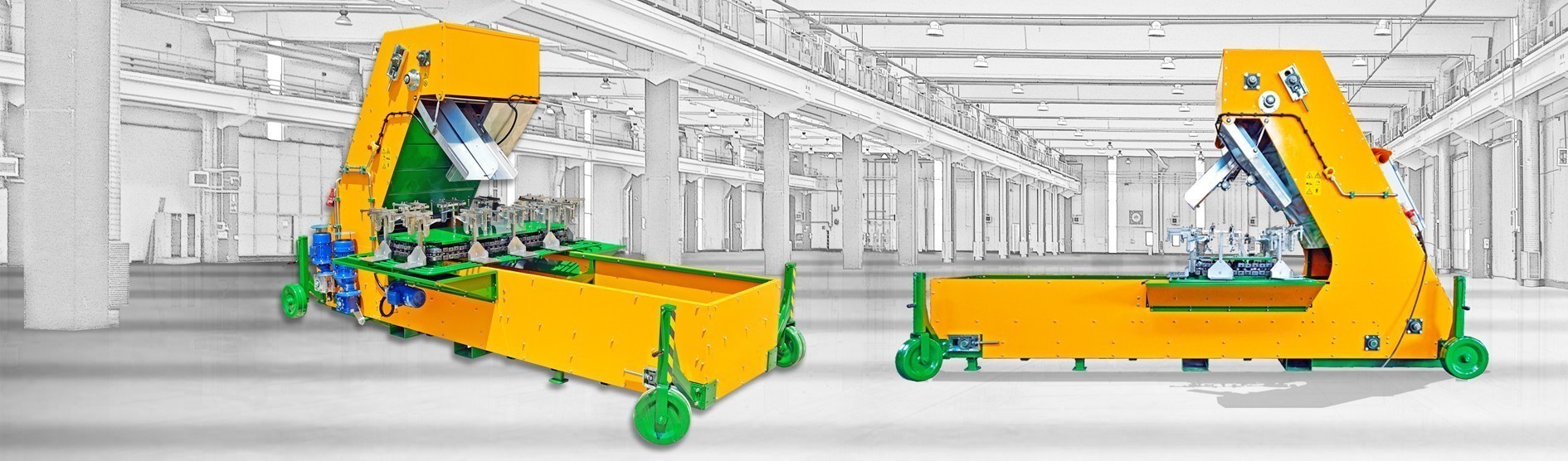

Soilbagger

Macchina riempi sacchetti di terriccio





Confezionare sacchetti di terriccio per il vivaismo non è mai stato così semplice!











Grazie all’innovativa tecnologia Soilbagger, Oliveragro ha ottimizzato il confezionamento del terriccio nei sacchetti di nylon per il vivaismo, per grandi produzioni.

Indicato per l’insacchettamento di terriccio, compost, humus, torba e substrati vari.









Configurazione macchina:

Caratteristiche tecniche

Composizione della macchina

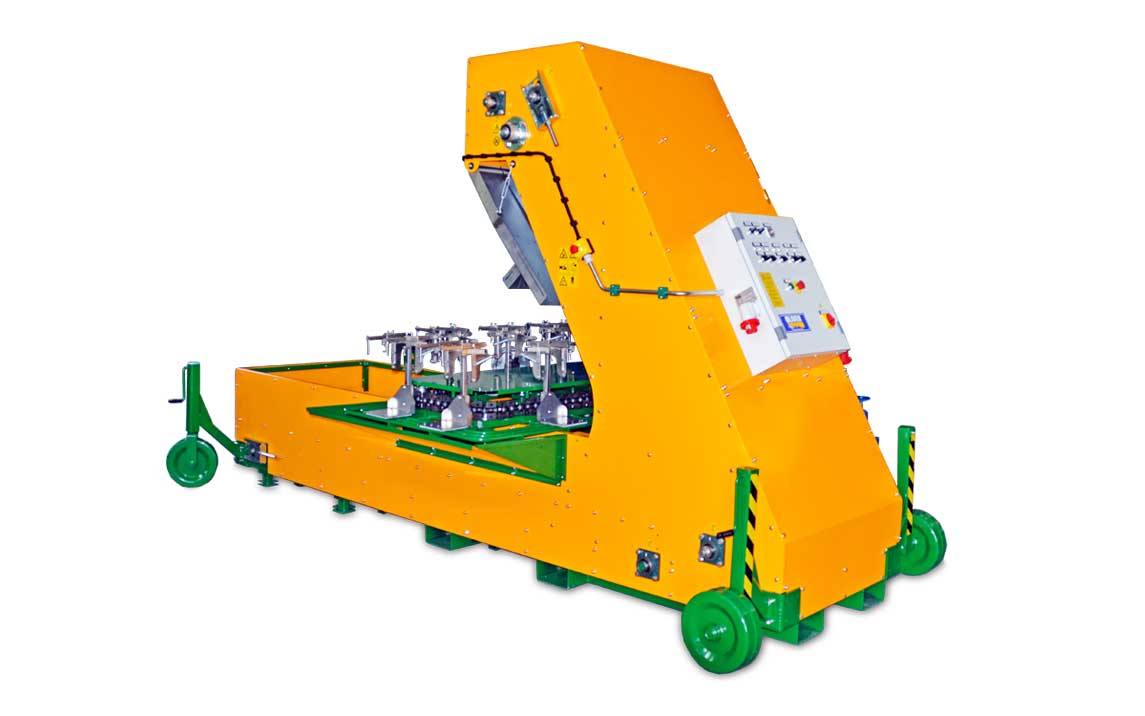

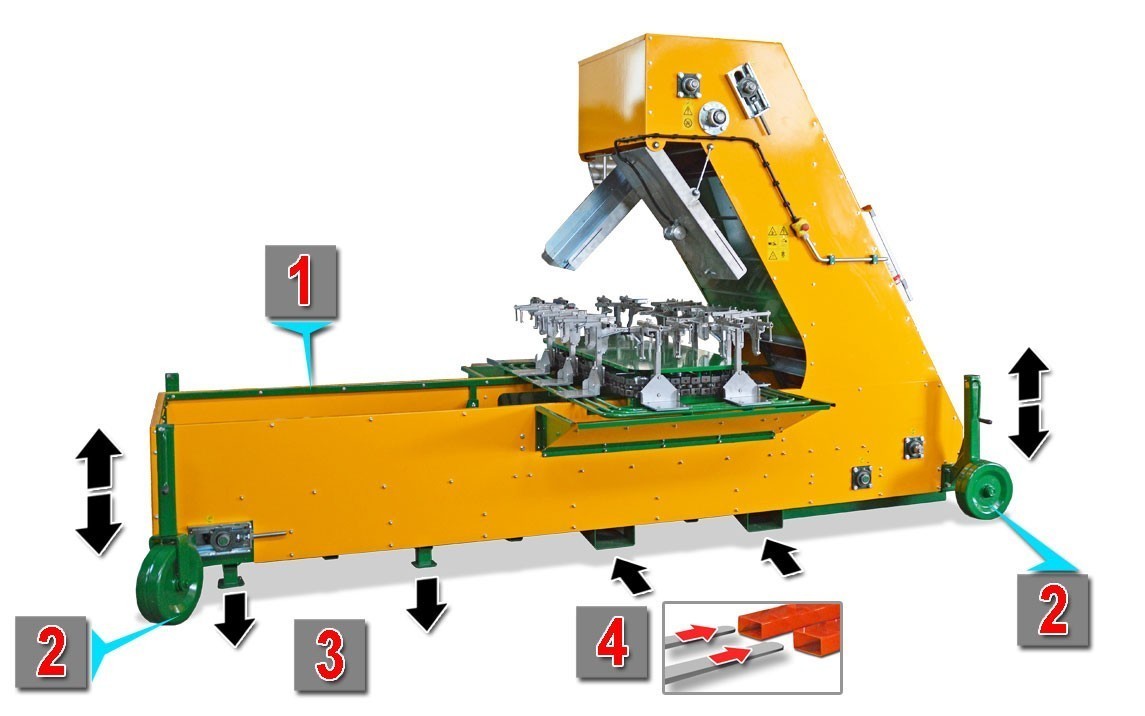

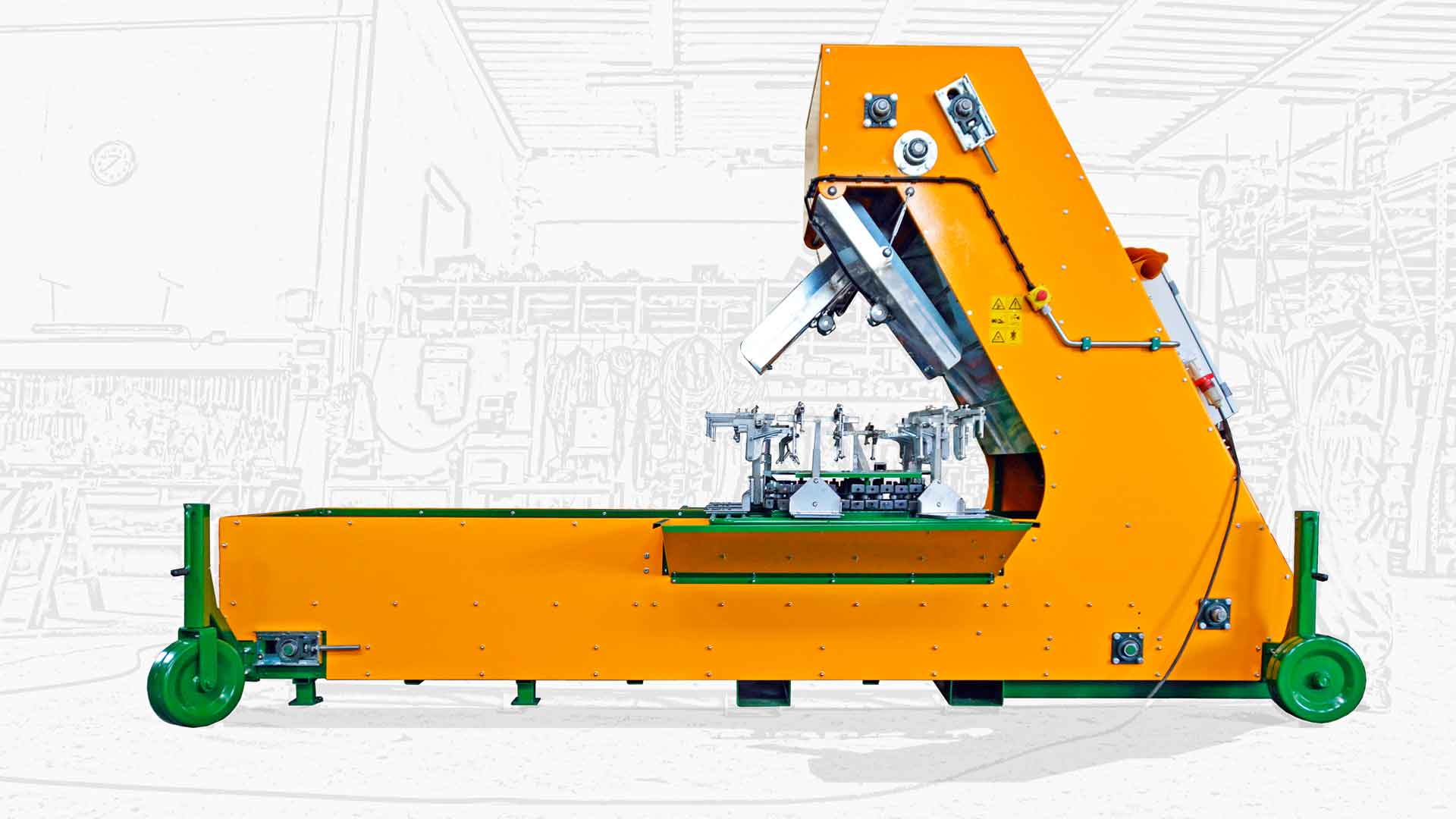

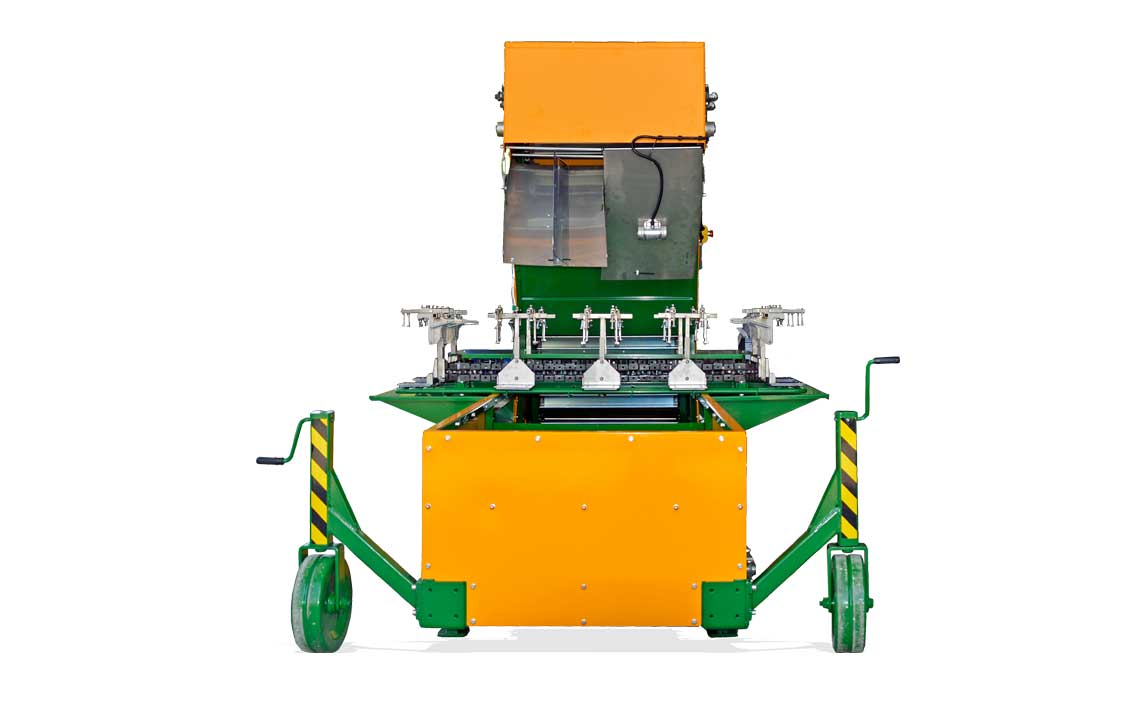

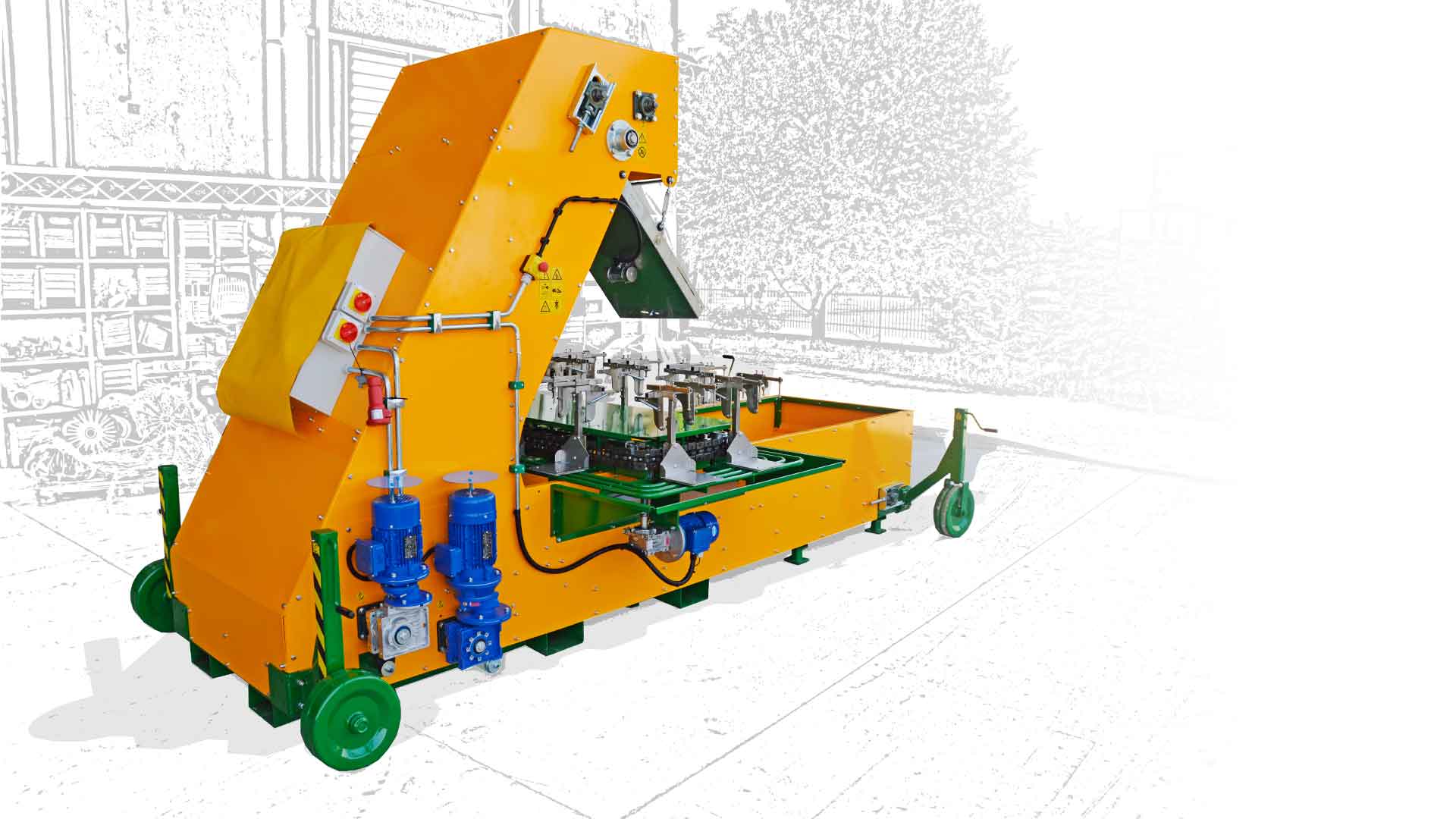

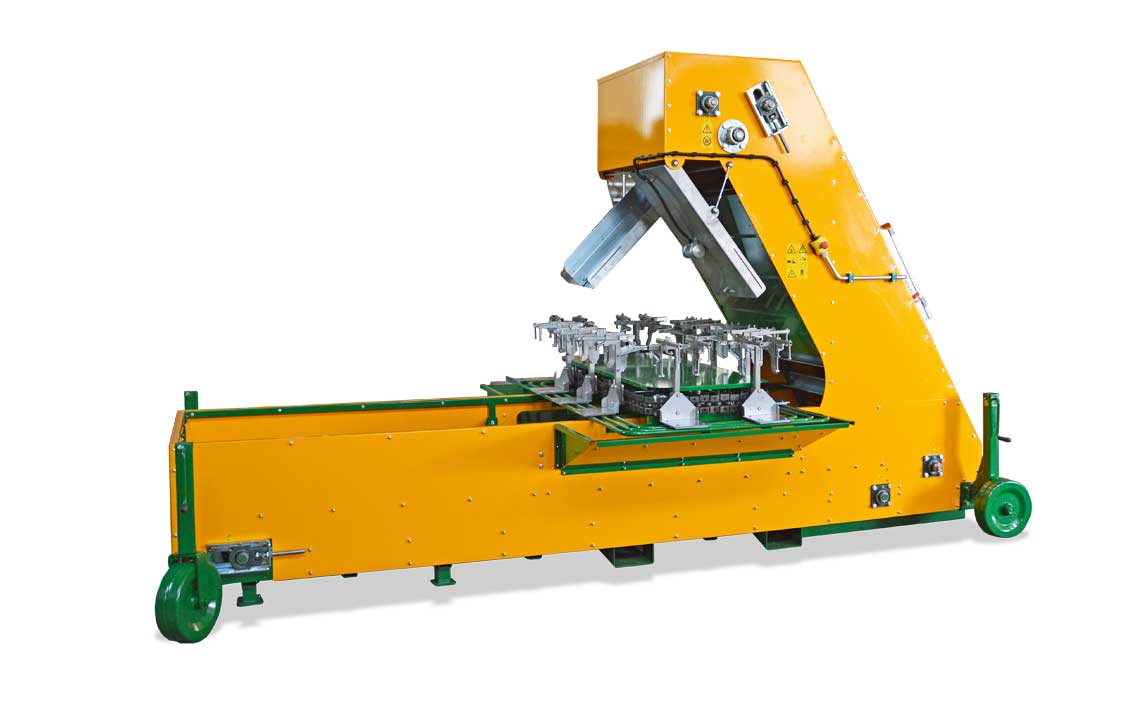

La Soilbagger si sviluppa su un telaio leggero in tubolari (1) e poggia su 4 ruote libere (2) che le permettono di essere posizionata dove si vuole nell’ambiente di lavoro: sia interno che esterno.

Una volta posizionata, le ruote si sollevano, facendo calare i piedini di fermo (3).

Grazie agli appositi imbocchi (4) per le forche del muletto, posizionate anche nel posteriore, la macchina può essere agevolmente trasportata.

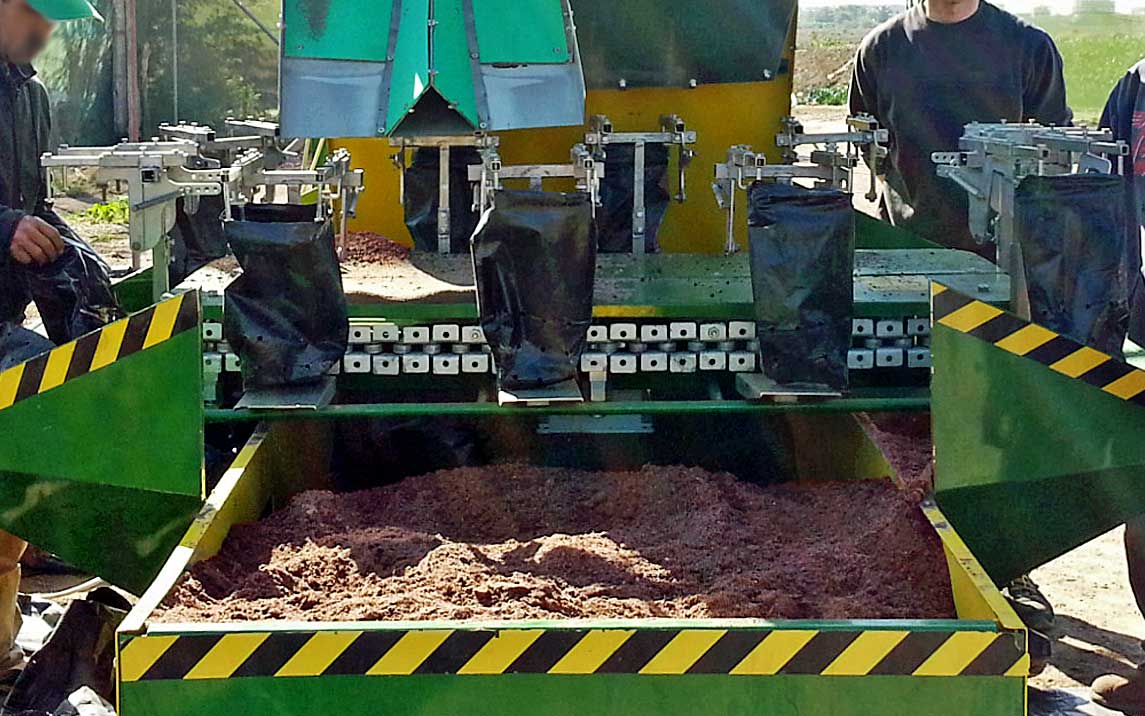

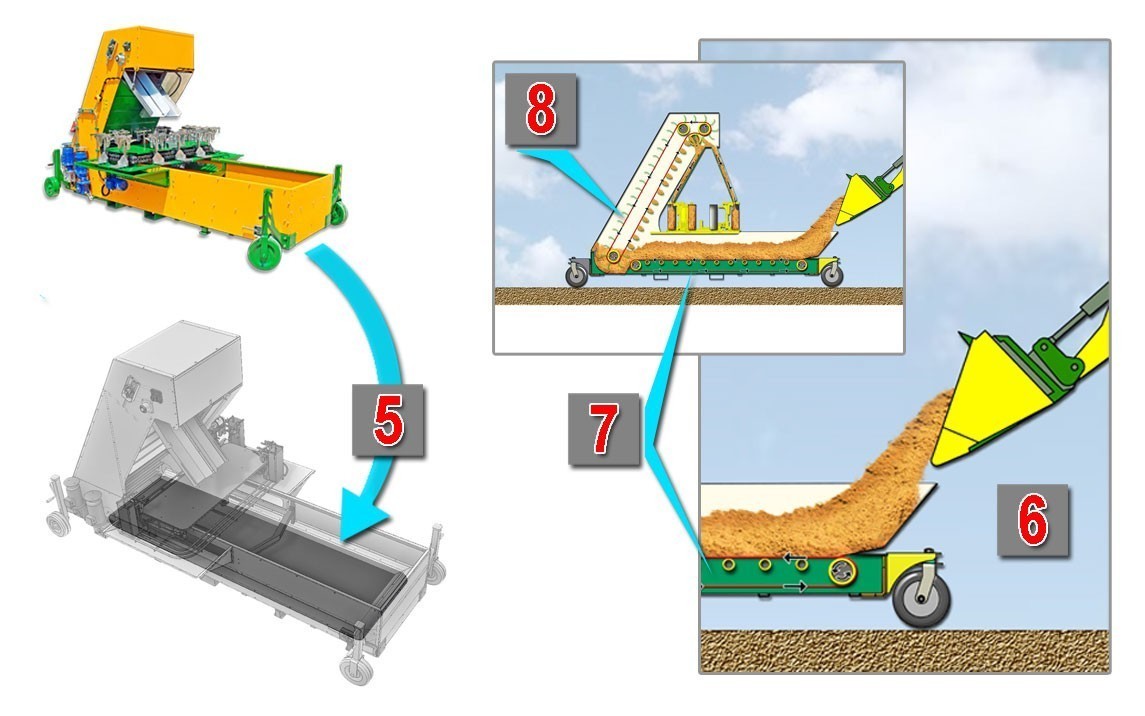

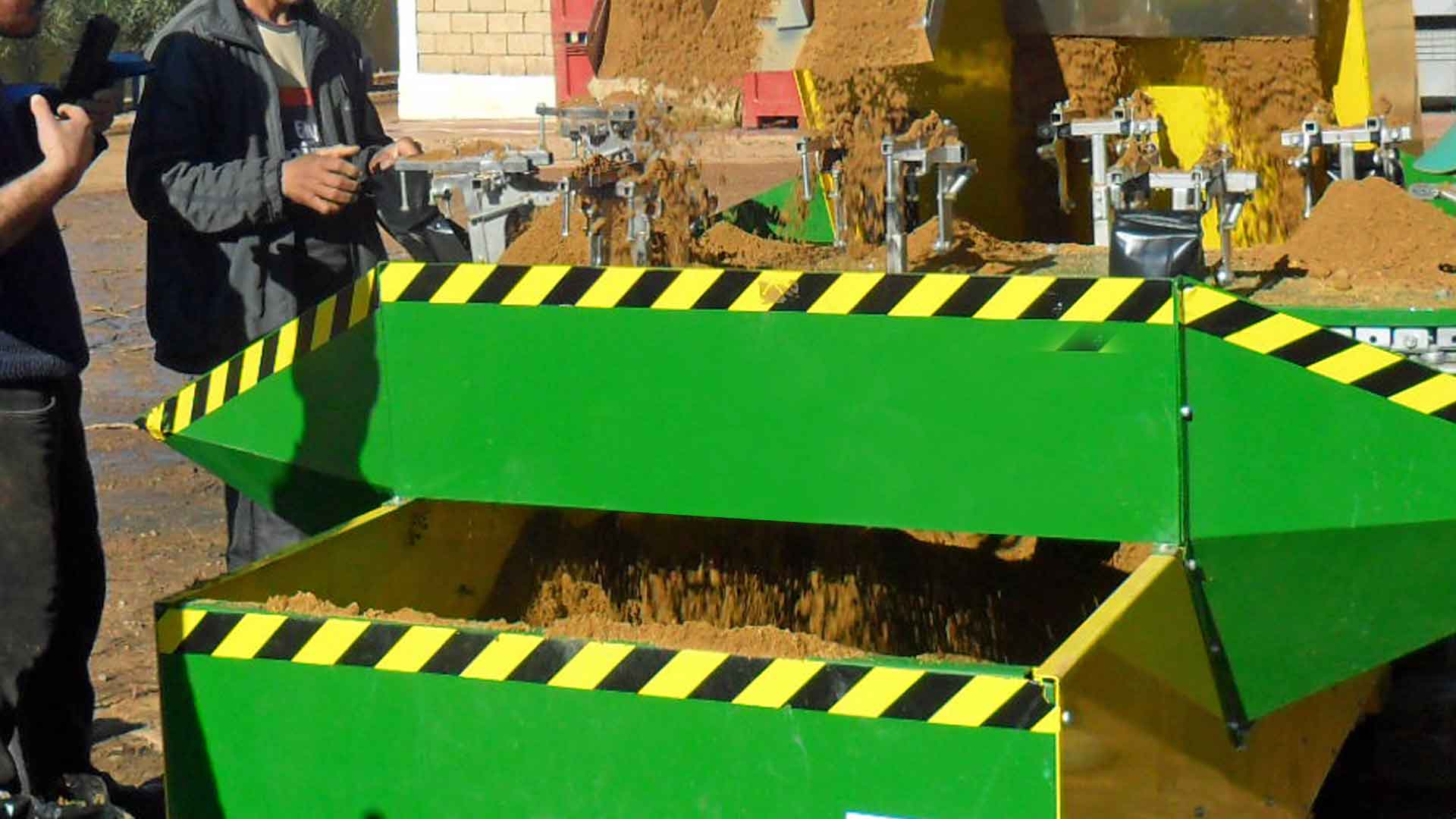

Una vasca (5) permette di caricare la macchina di terriccio (6) e, grazie ad un nastro trasportatore (7), viene convogliata verso il nastro sollevatore (8).

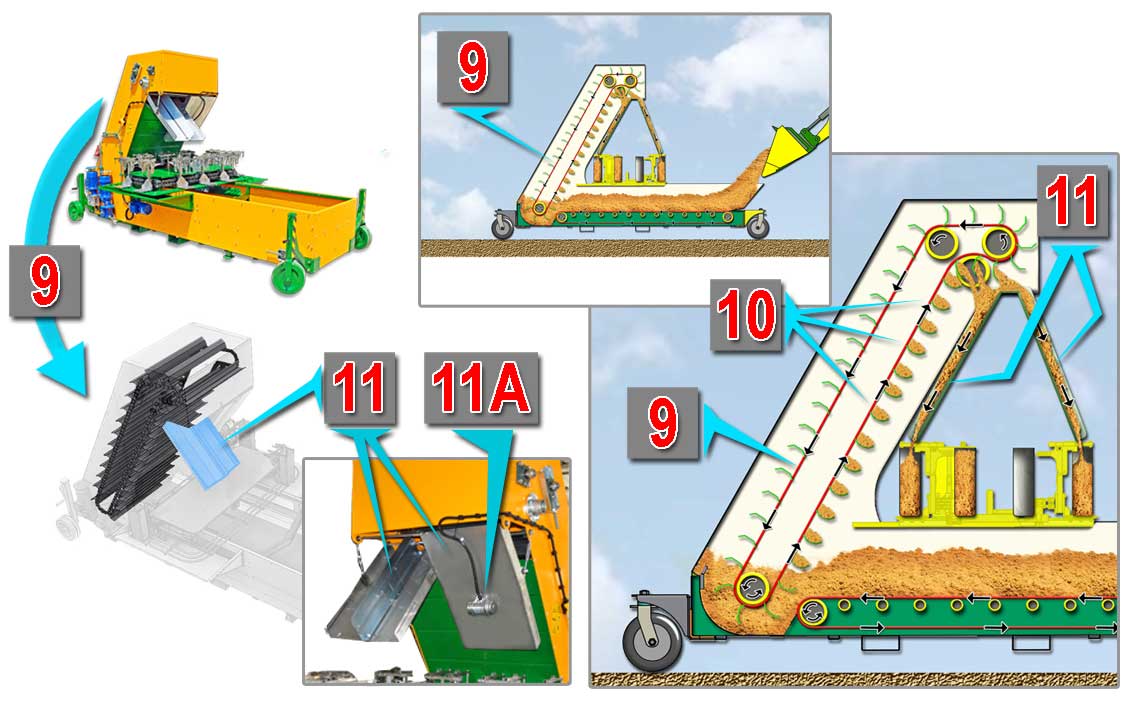

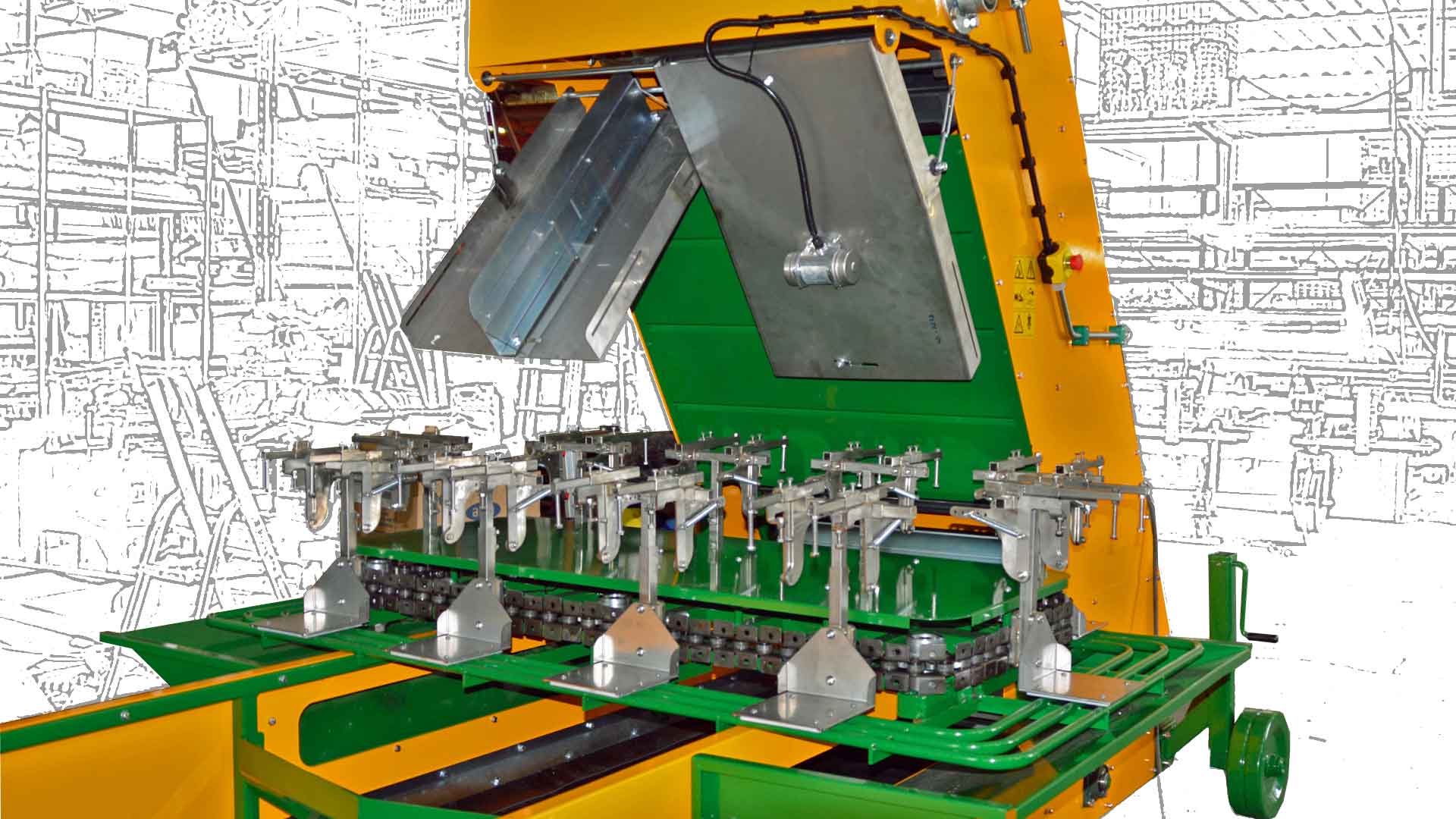

Il nastro sollevatore (9), grazie a delle palette (10), trasporta il terriccio in alto, verso le due tramogge di distribuzione (11).

N.B. Le due tramogge (11) sono sfalsate tra di loro,  in modo da caricare in una sola passata due file di sacchetti contrapposti, aumentando la resa in termini di produzione.

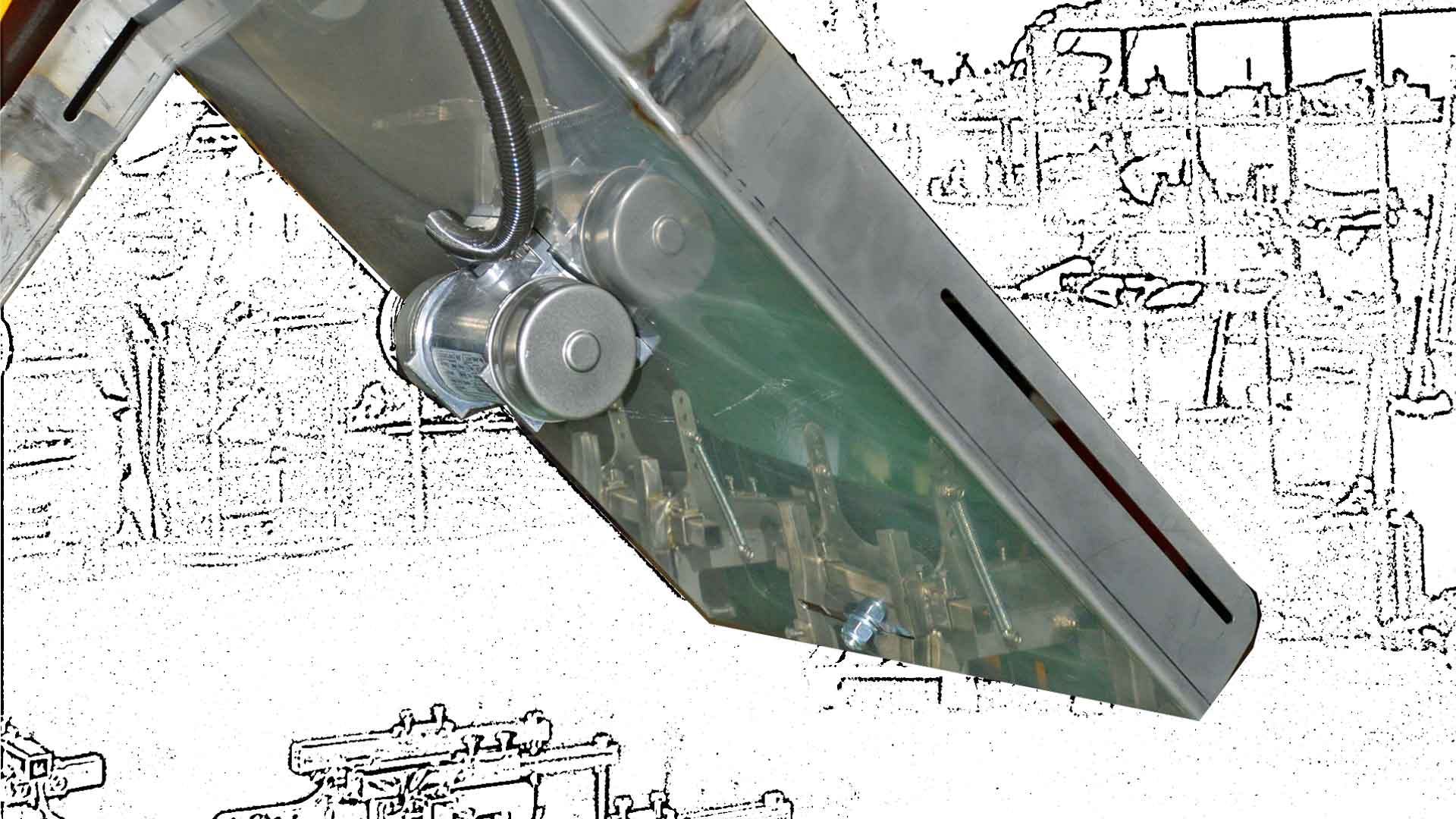

N.B. Degli scuotitori elettrici (11A), sistemati sulle tramogge, evitano l’impaccarsi del terriccio.

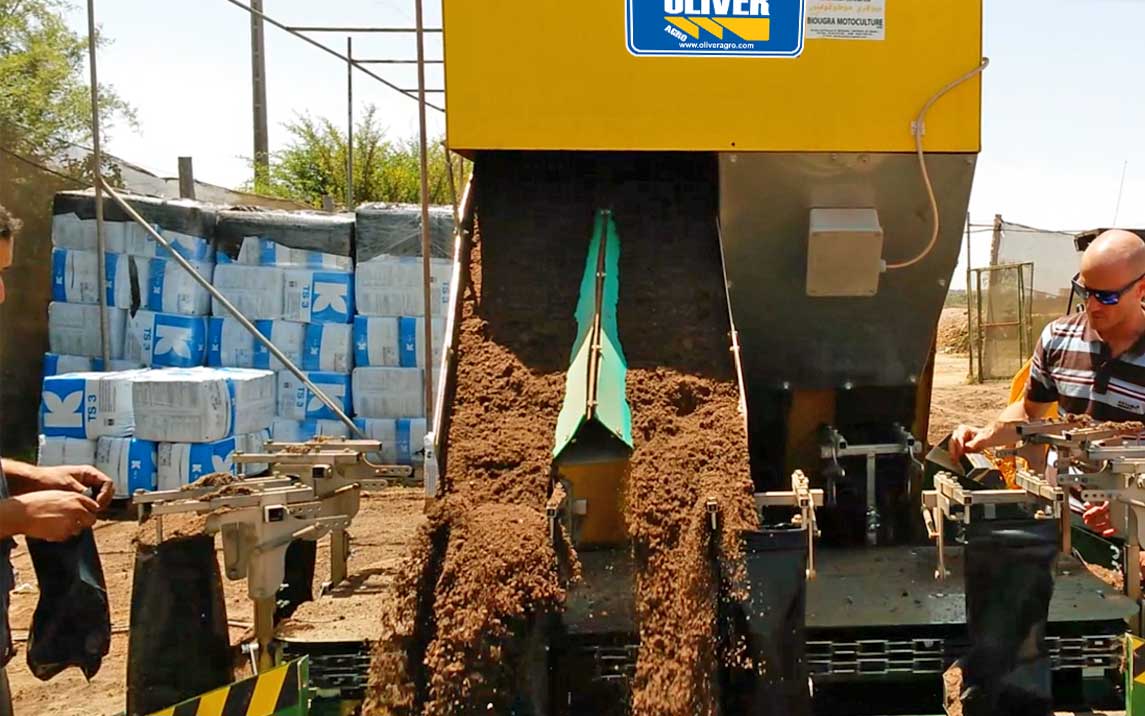

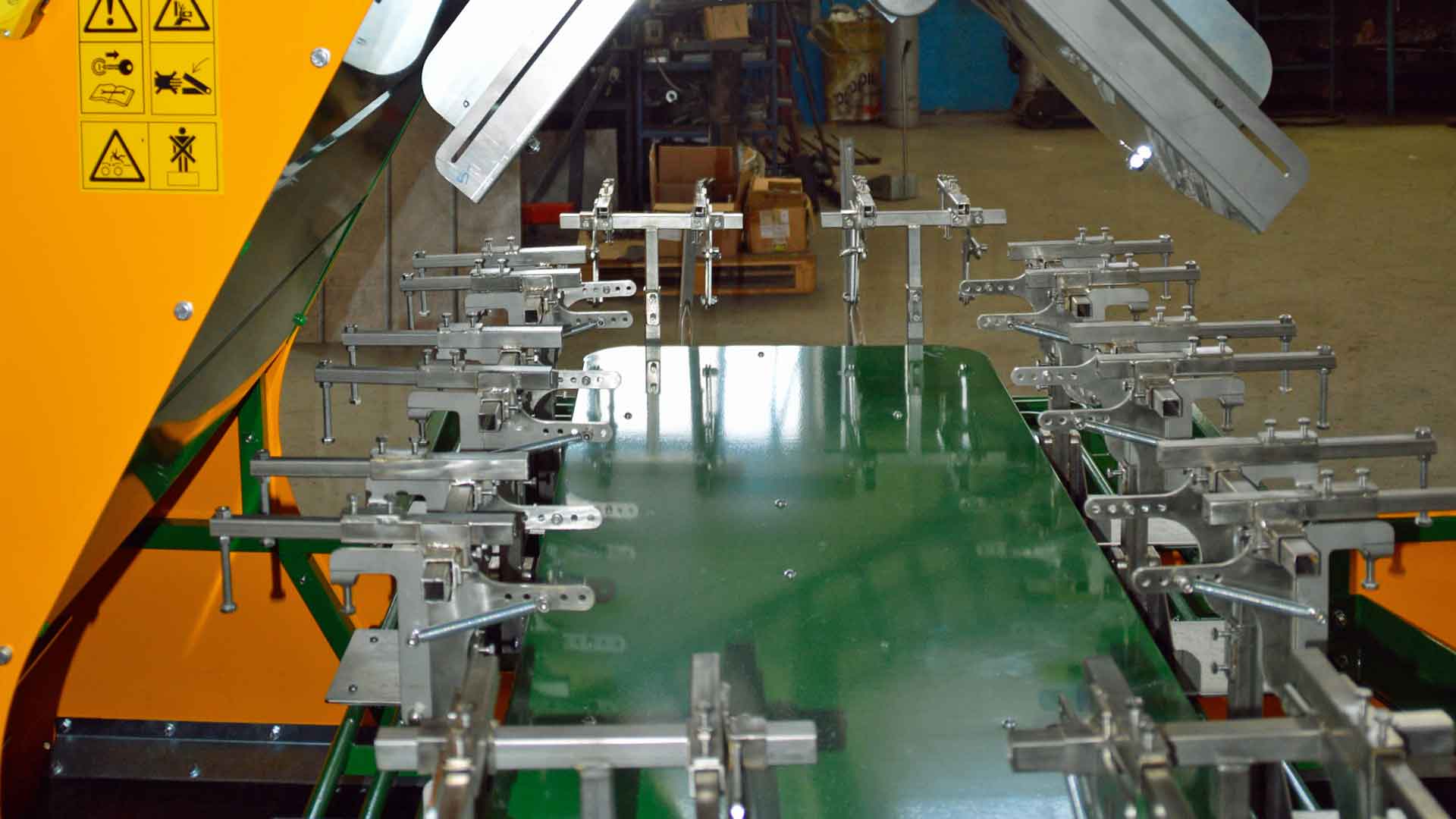

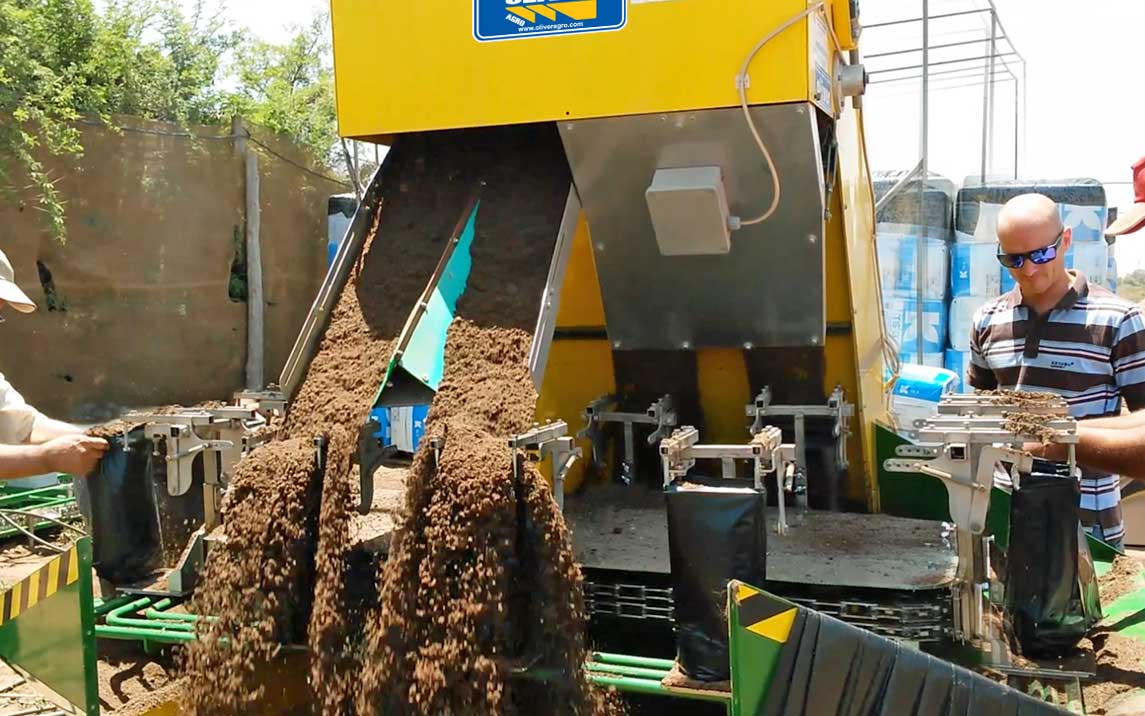

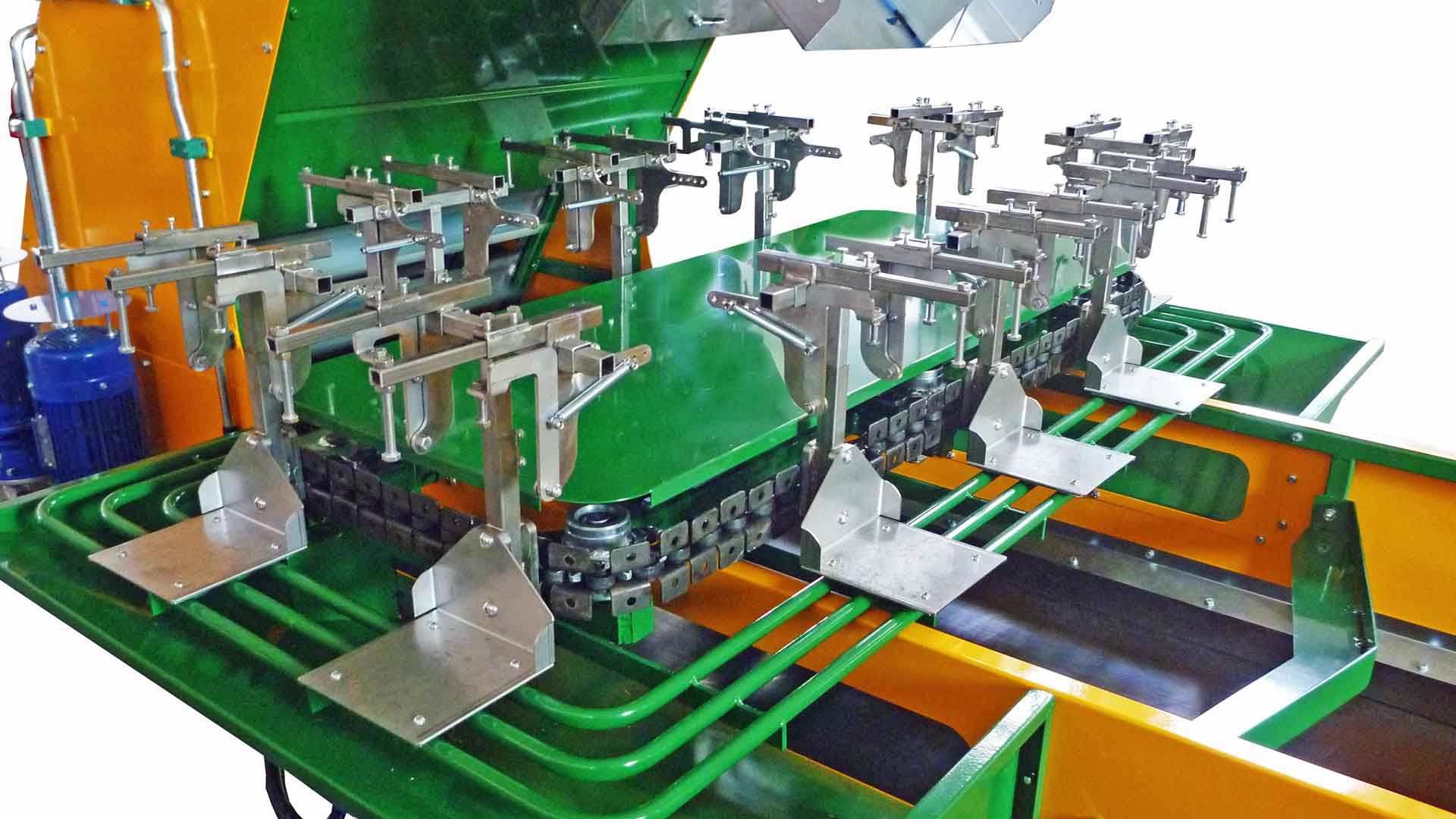

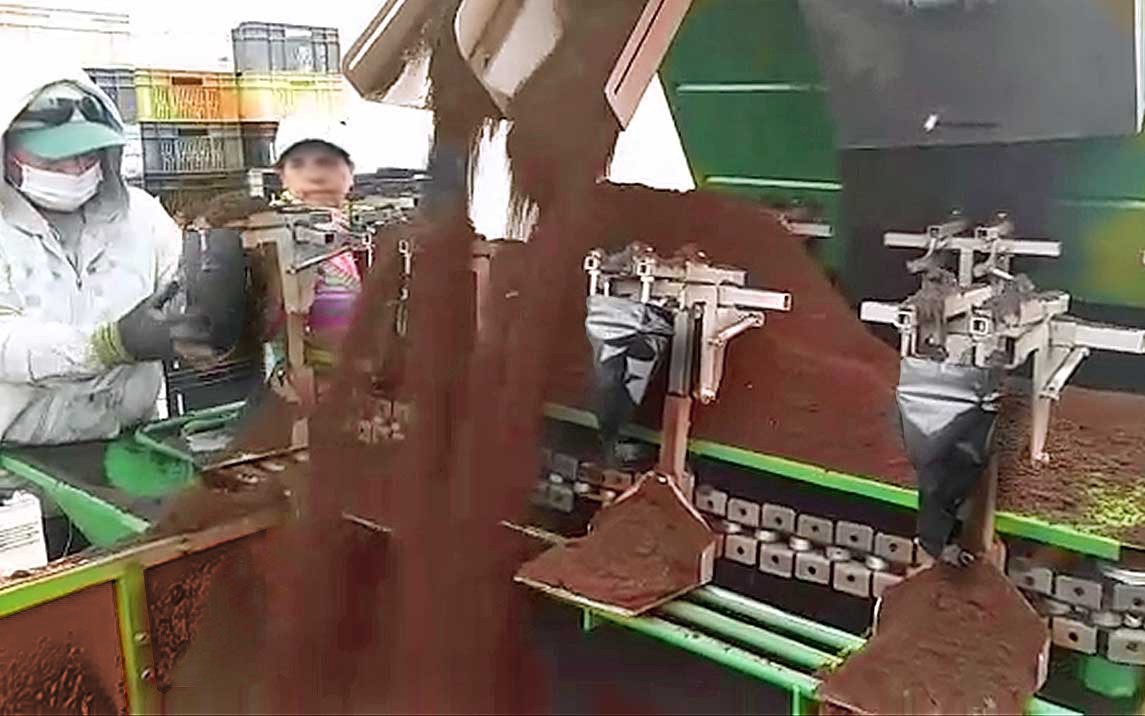

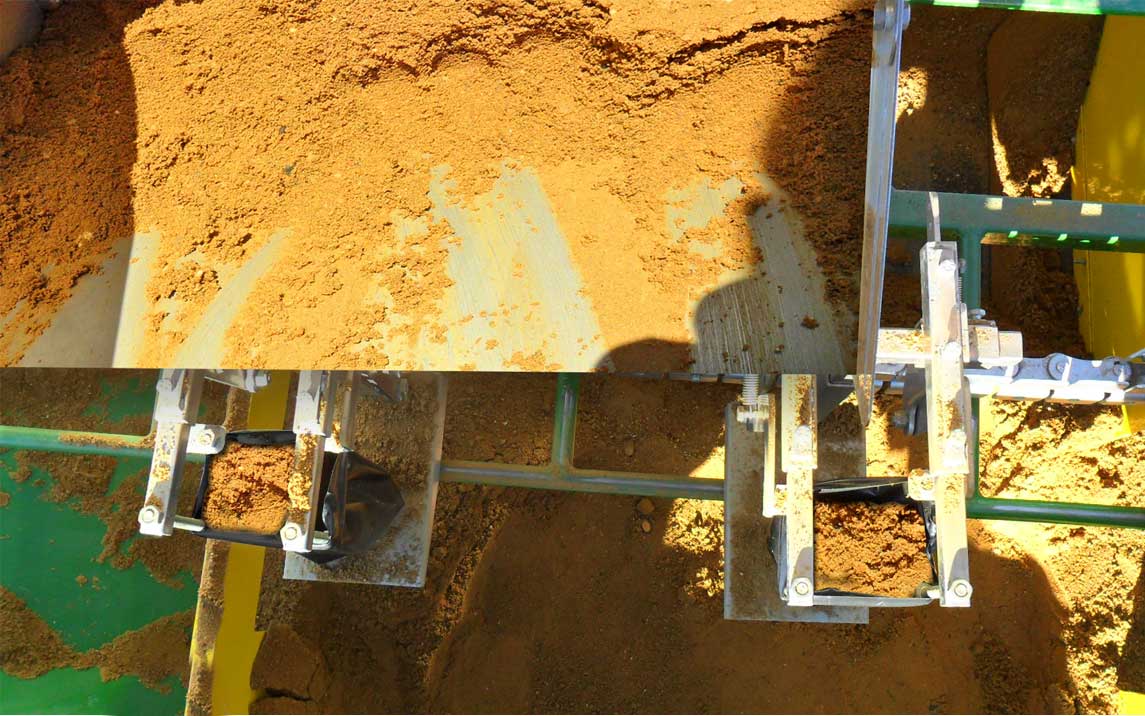

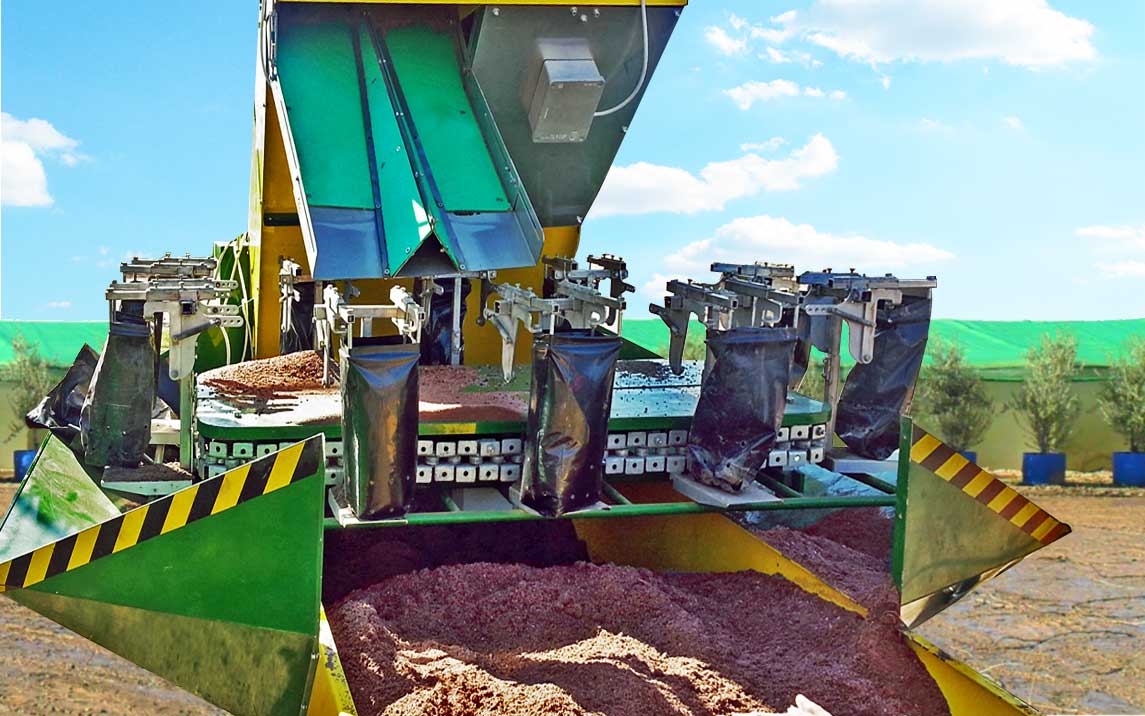

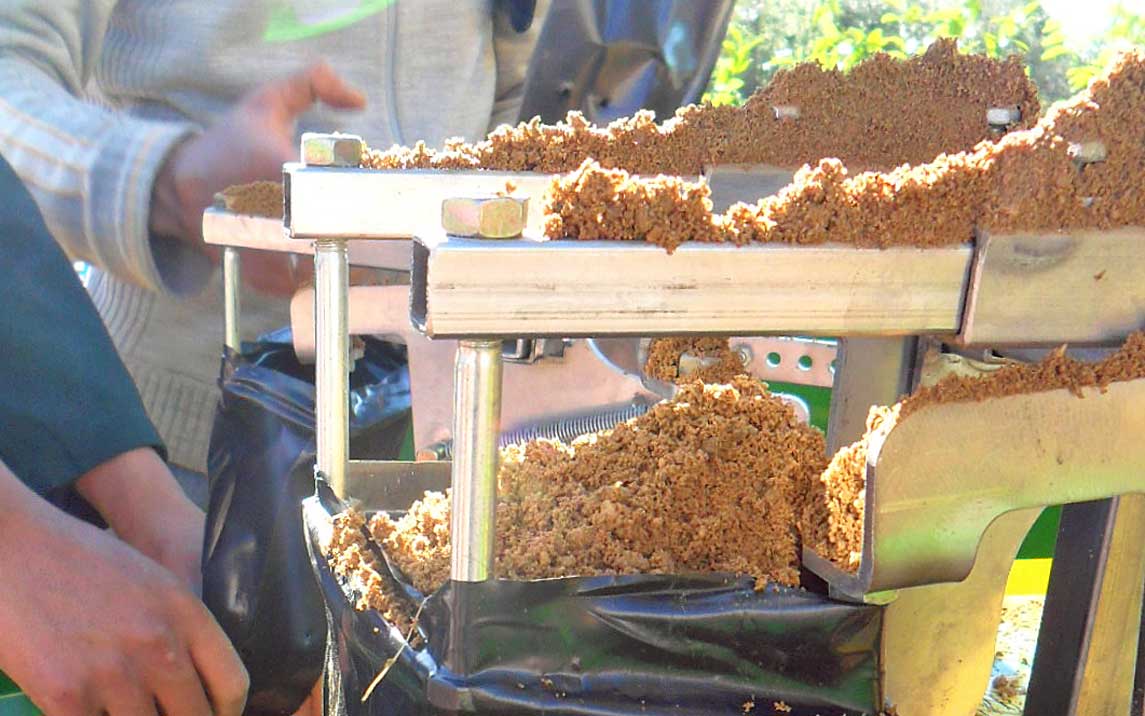

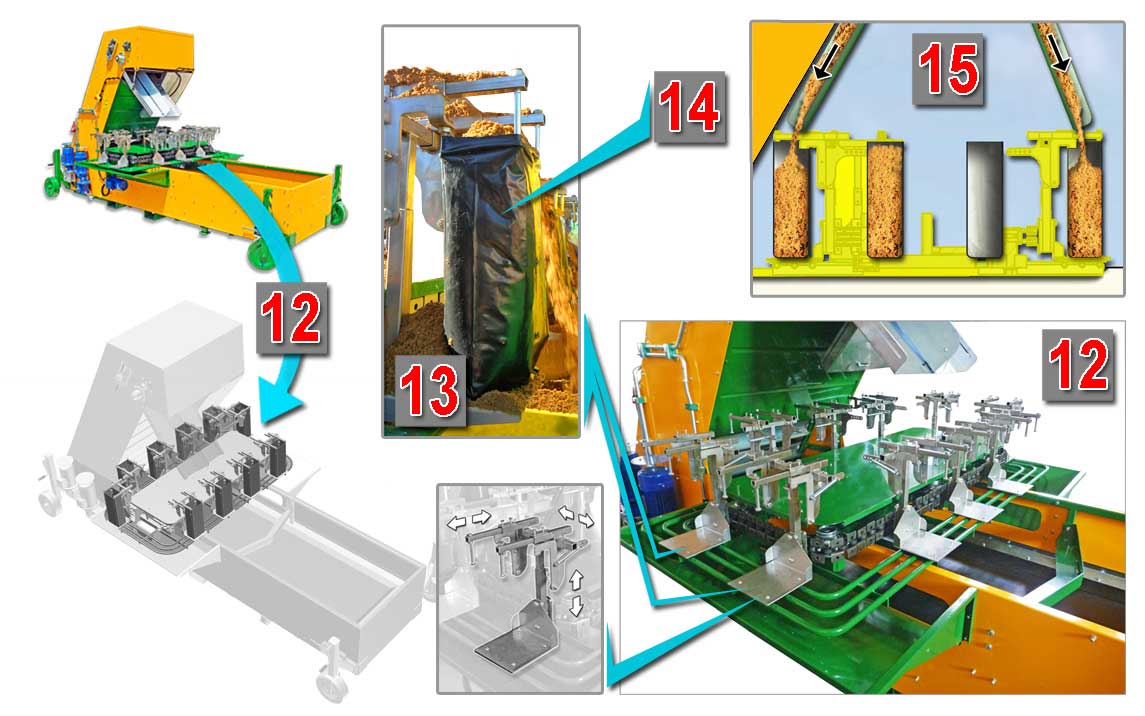

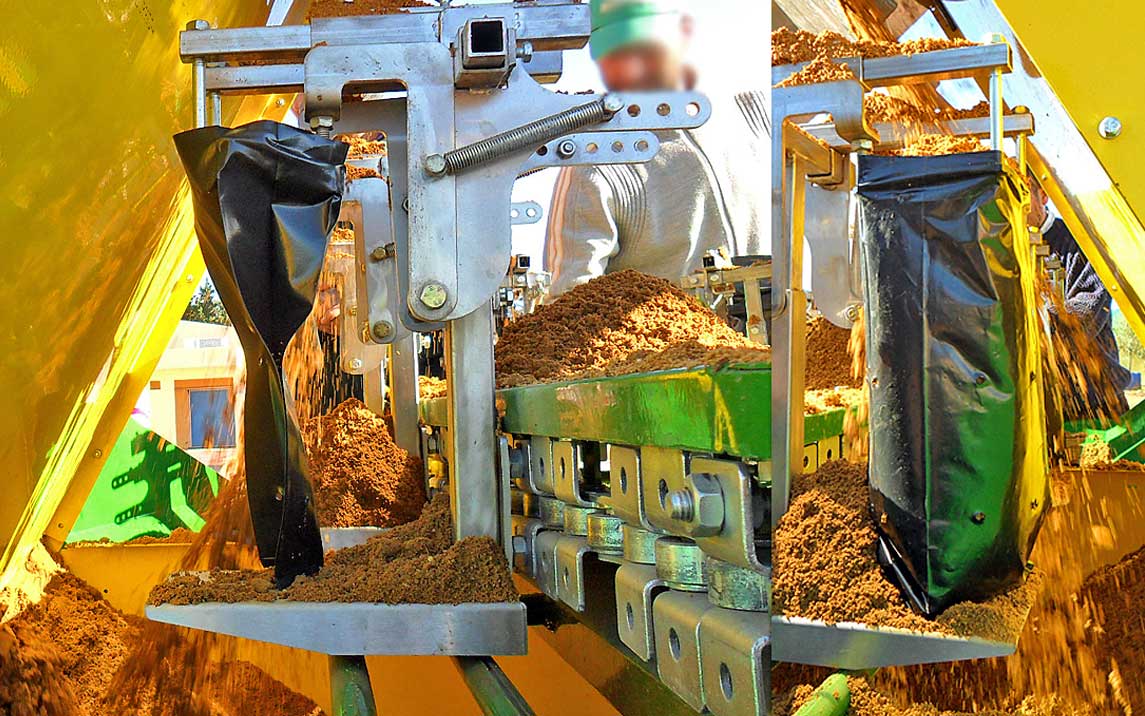

Una tavola a giostra motorizzata (12), munita di 10 postazioni porta sacchetti (13), raccoglie nei sacchetti di nylon (14) il terriccio che fuoriesce dalle due tramogge (15).

N.B. Una doppia catena + un doppio pignone, permettono una maggiore stabilità della tavola giostra.

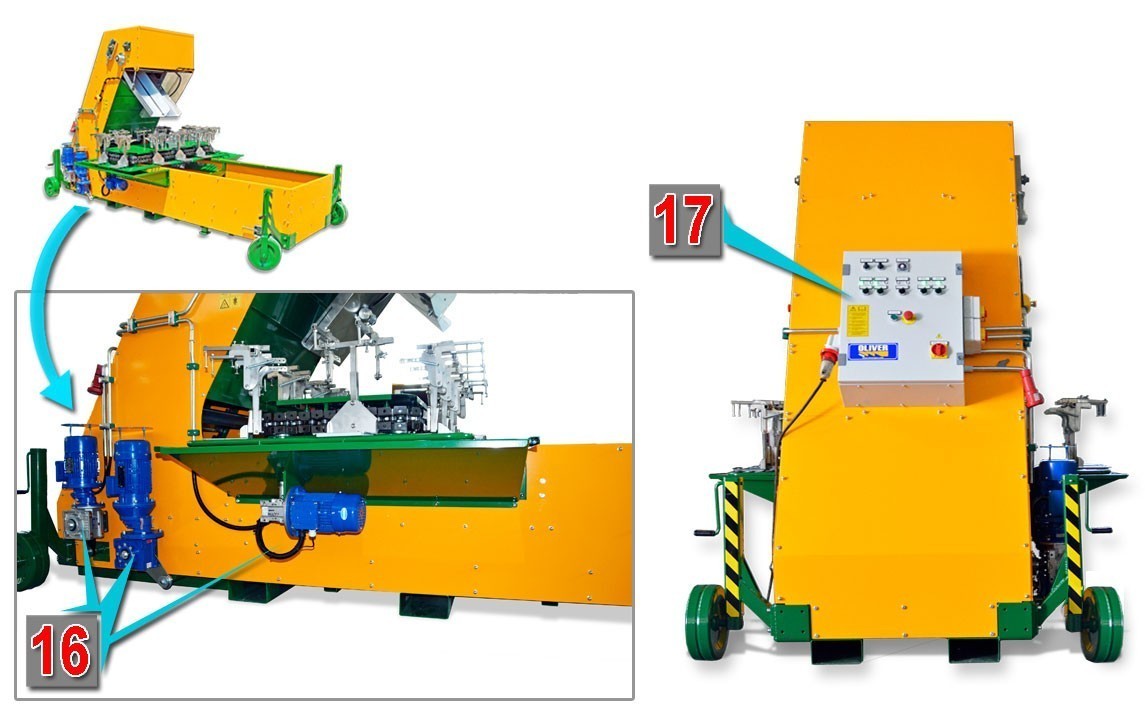

Tre motori elettrici (16) danno il movimento al nastro trasportatore, al nastro sollevatore e alla tavola giostra.

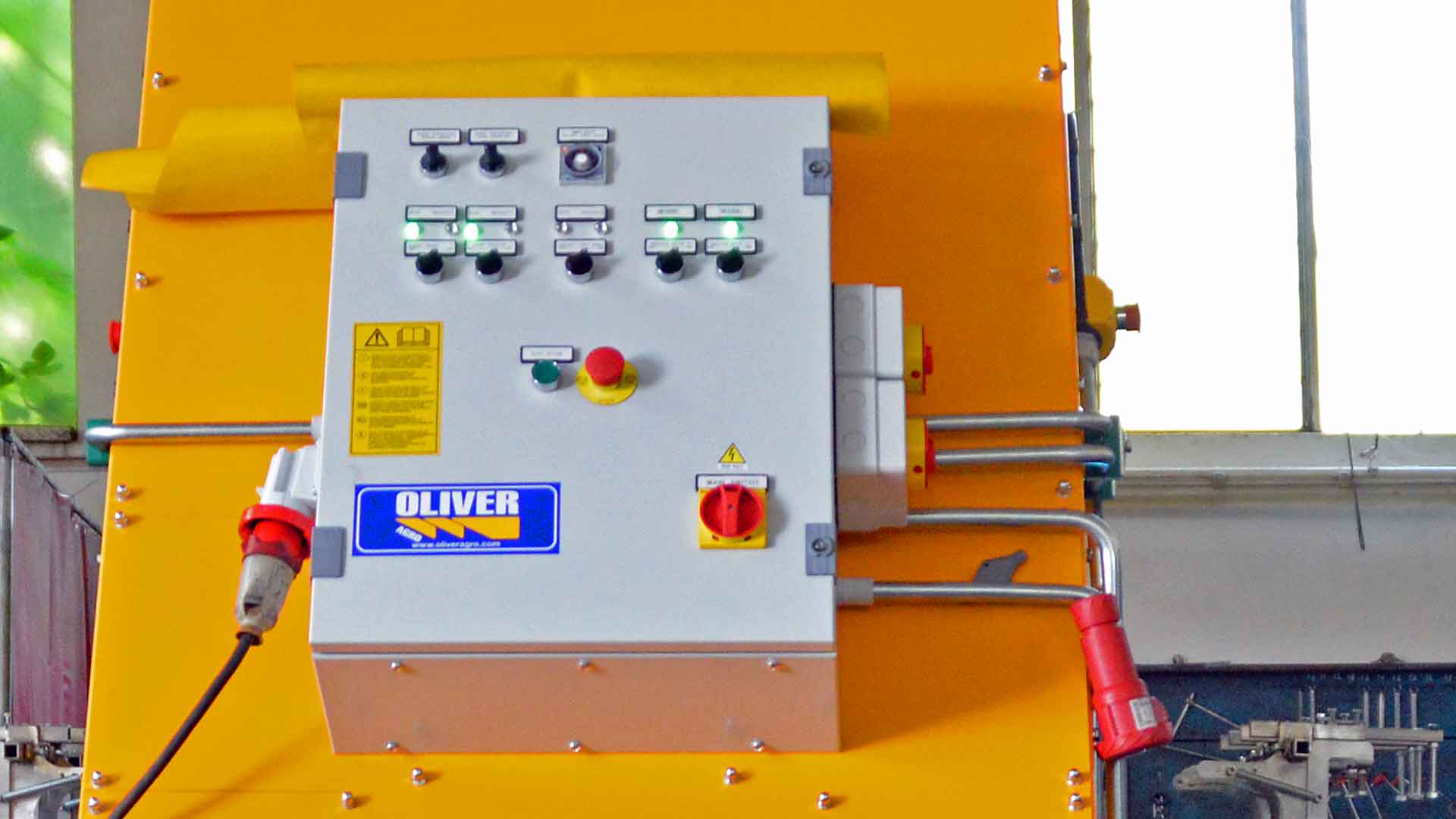

Dal quadro comandi (17), possiamo regolare la velocità dei nastri e della tavola giostra. Possiamo decidere i tempi di ferma della tavola giostra.

Possiamo decidere i tempi di ferma della tavola giostra per permettere le operazioni di carico e scarico dei sacchetti da parte degli operatori.

Caratteristiche tecniche

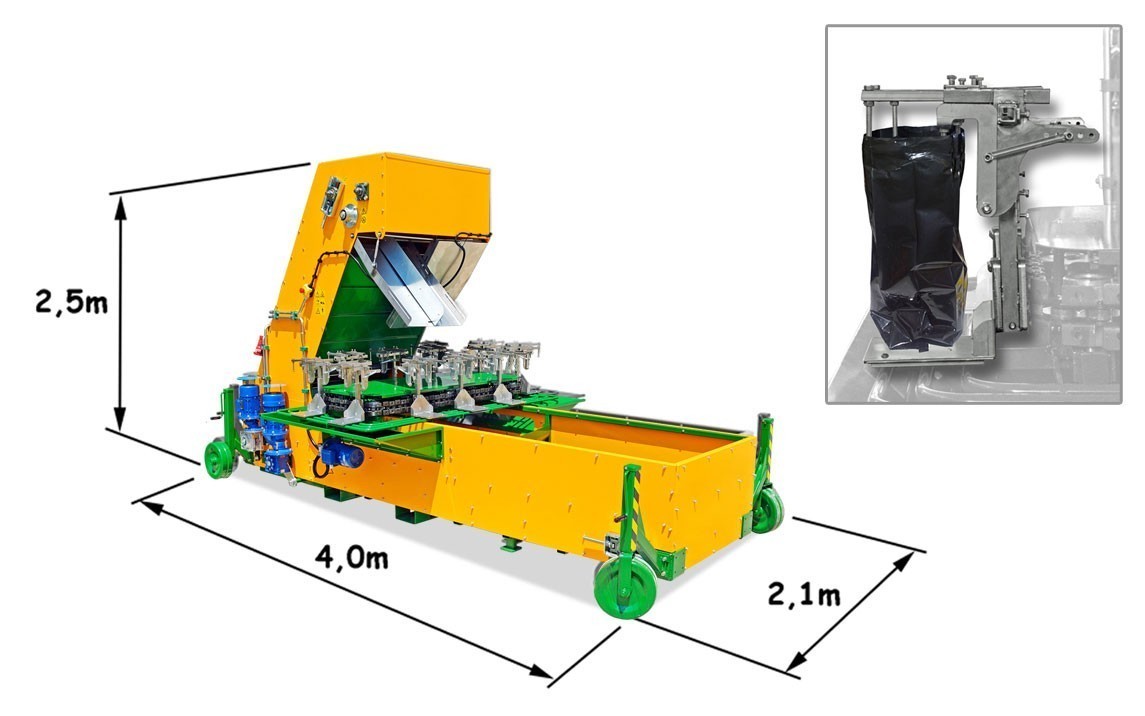

Dimensioni macchina: 4,00×2,10×2,50 mt

Peso macchina: 650 kg

Voltaggio: 380 V / cavo 4 mt incluso



Dimensioni sacchetti:

Ø100 x 400 portata 6 kg

Ø150 x 400 portata 9 kg

Soluzioni di impiego con:

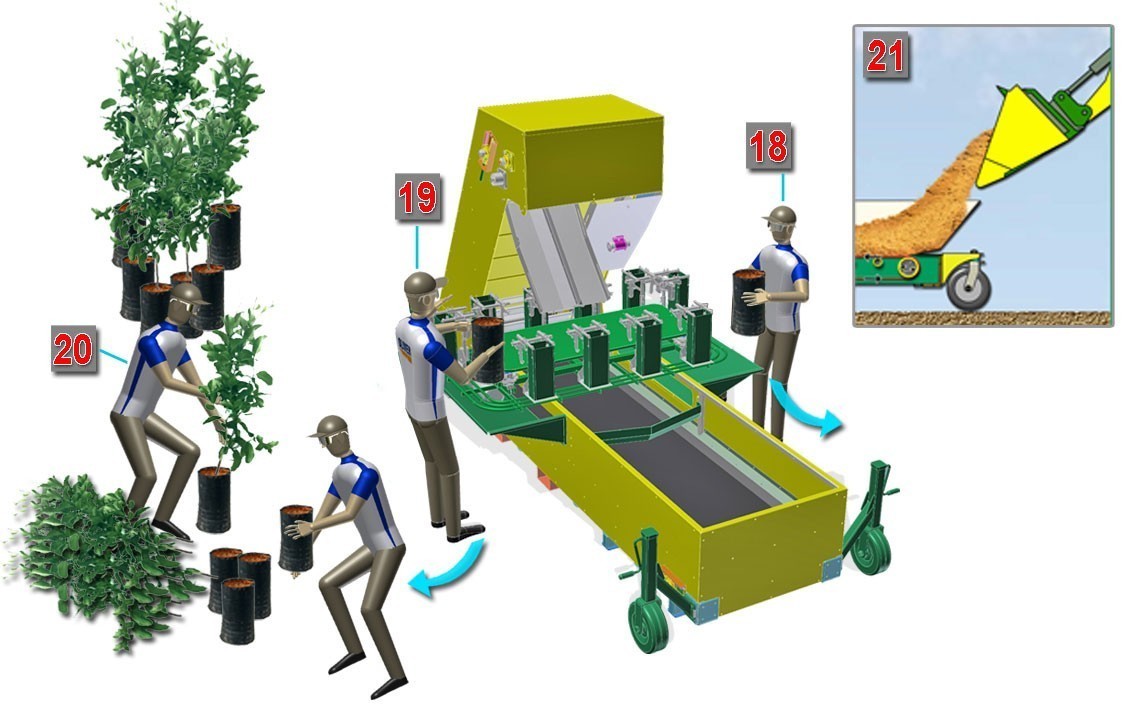

 N°1 addetto al carico dei sacchetti (18)

N°1 addetto allo scarico dei sacchetti (19)

N°1 addetto al trapianto piantine nei sacchetti riempiti precedentemente di terra (20).

N°1 addetto approvvigionamento terriccio nella vasca di carico della macchina (21)

Utilizzo di sacchetti da 6/9 kg

Con fermo macchina a 12 sec, il rendimento giornaliero equivale a 4.800 sacchetti prodotti.

Con fermo macchina a 6 sec, il rendimento giornaliero equivale a 9.600 sacchetti prodotti.

Con fermo macchina a 5 sec, il rendimento giornaliero equivale a 11.520 sacchetti prodotti.



N.B. il fermo macchina permettere agli operatori di eseguire il carico e lo scarico dei sacchetti di nylon.

N.B. i sacchetti vengono riempiti di terriccio e, aggiungendo un operatore, possiamo trapiantare le piantine pronte per la vendita.

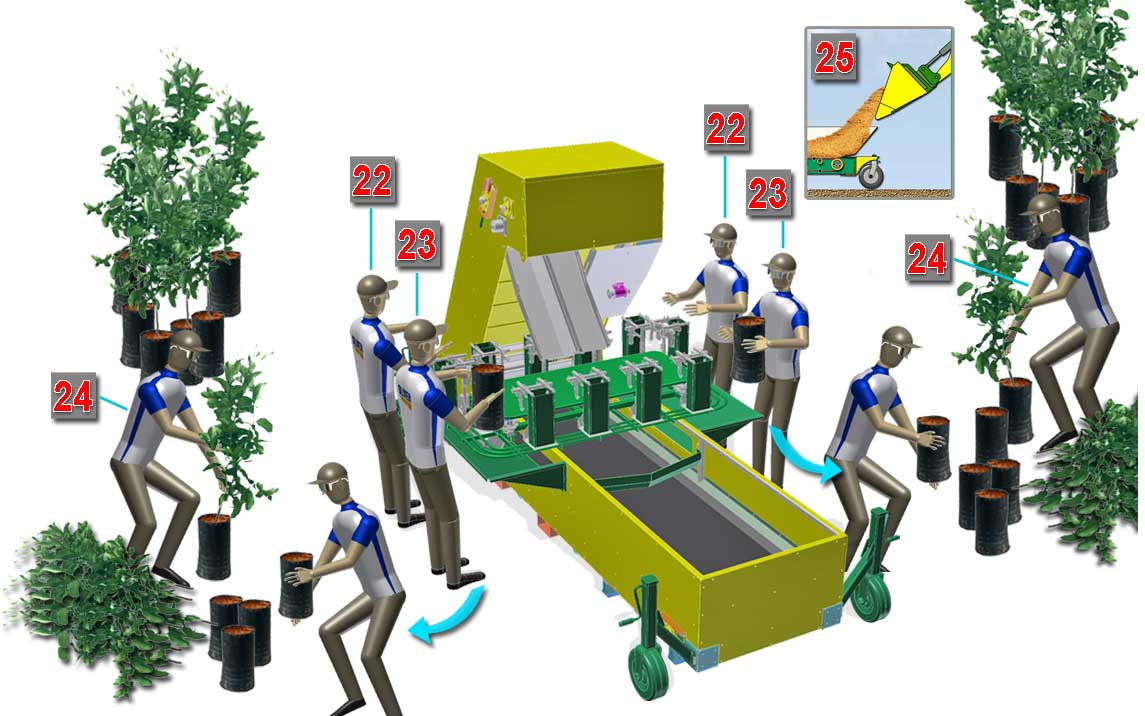

Soluzioni di impiego con:

N°2 addetto al carico dei sacchetti (22)

N°2 addetto allo scarico dei sacchetti (23)

N°2 addetto al trapianto piantine nei sacchetti riempiti precedentemente di terra (24).

N°1 addetto approvvigionamento terriccio nella vasca di carico della macchina (25)

 Utilizzo di sacchetti da 6/9 kg

Con fermo macchina a 4 sec, il rendimento giornaliero equivale a 14.400 sacchetti prodotti.

Con fermo macchina a 3 sec, il rendimento giornaliero equivale a 19.200 sacchetti prodotti.



N.B. il fermo macchina permettere agli operatori di eseguire il carico e lo scarico dei sacchetti di nylon.

N.B. i sacchetti vengono riempiti di terriccio e, aggiungendo un operatore, possiamo trapiantare le piantine pronte per la vendita.
