Combinet

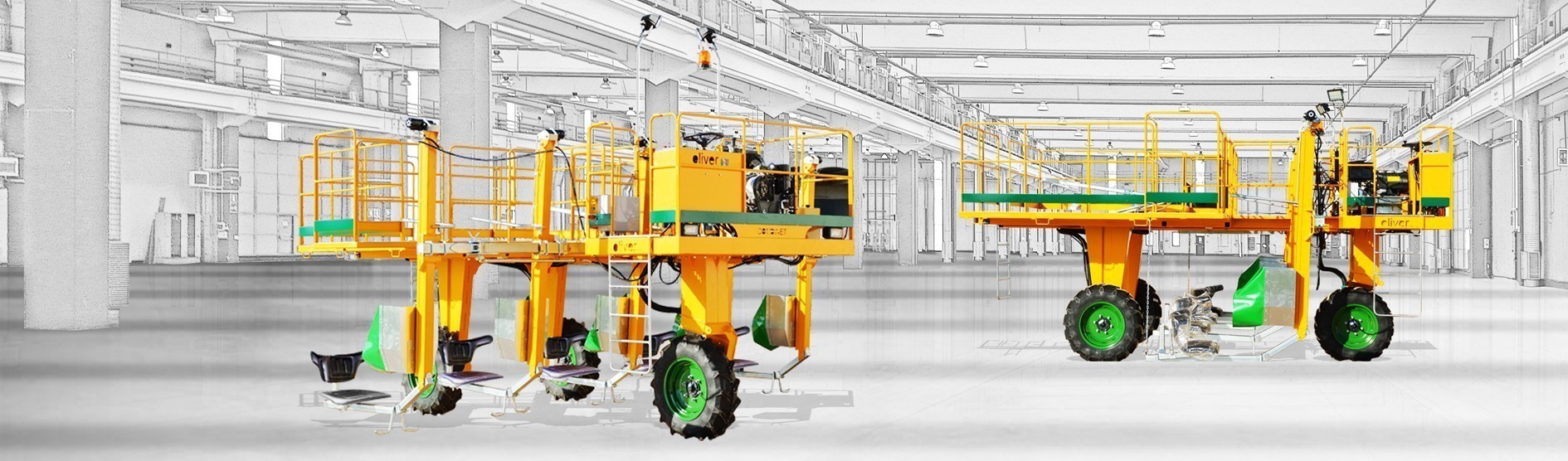

Agevolatrice per la raccolta delle foglie di tabacco





Agevolatrice semovente per la raccolta delle foglie di tabacco sia basali che apicali.













Esegue una serie di operazioni inerenti la raccolta / cernita / stoccaggio delle foglie stesse.











Configurazione macchina:

Caratteristiche tecniche

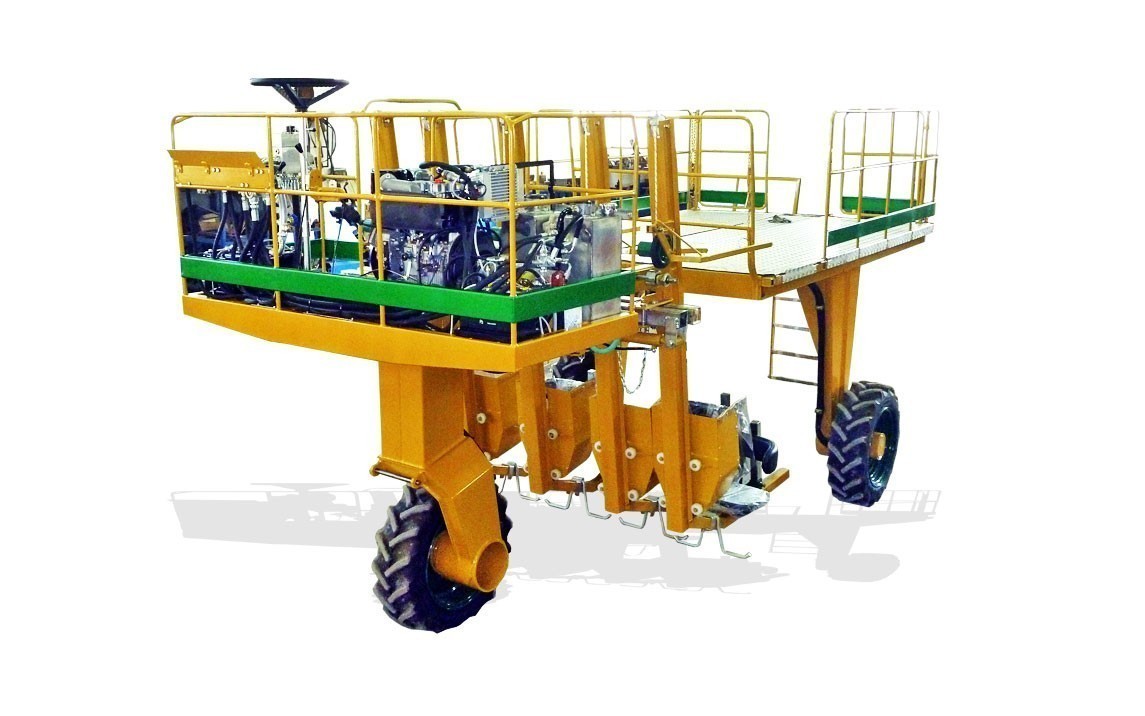

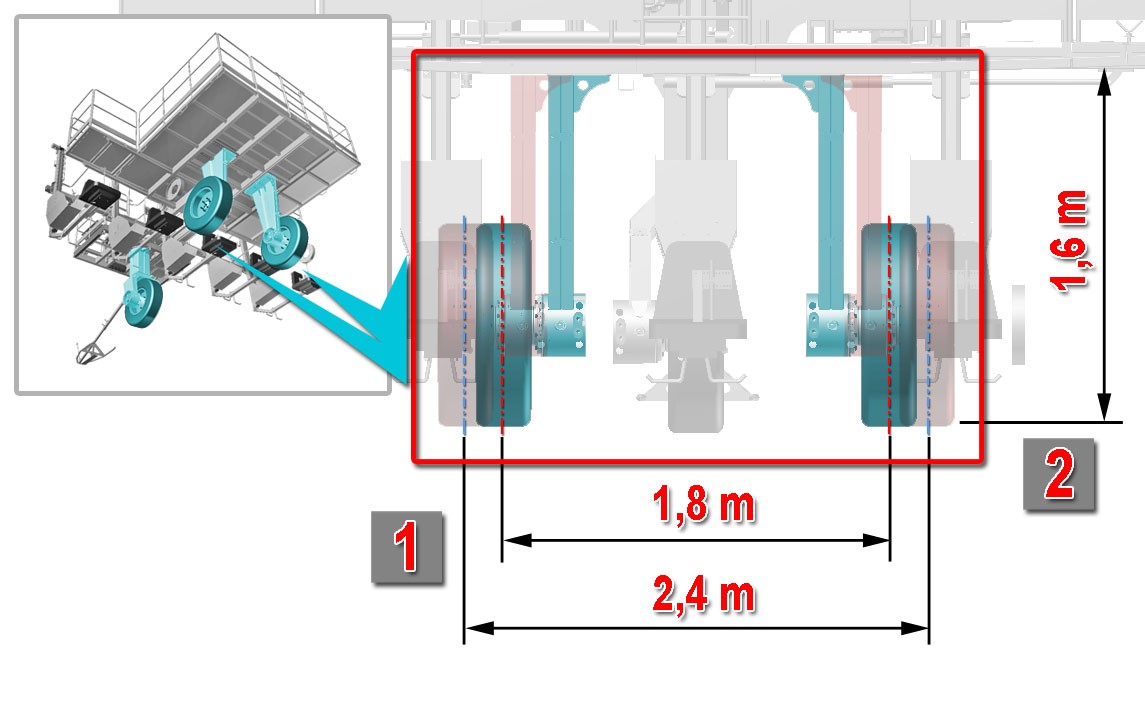

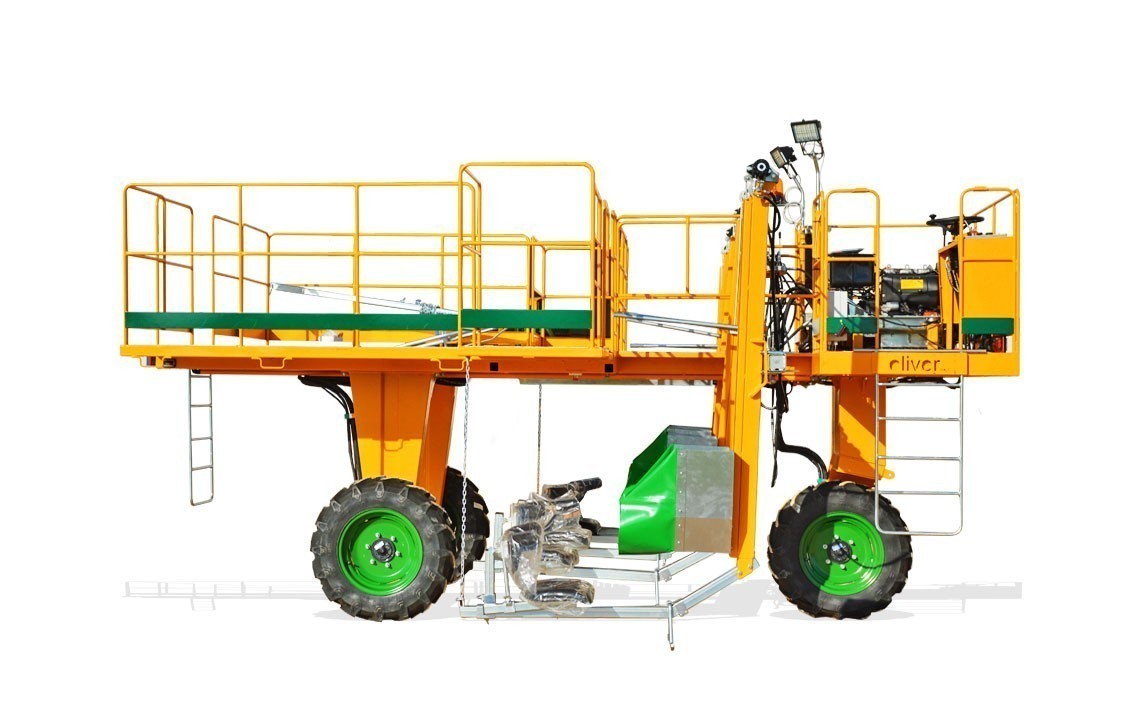

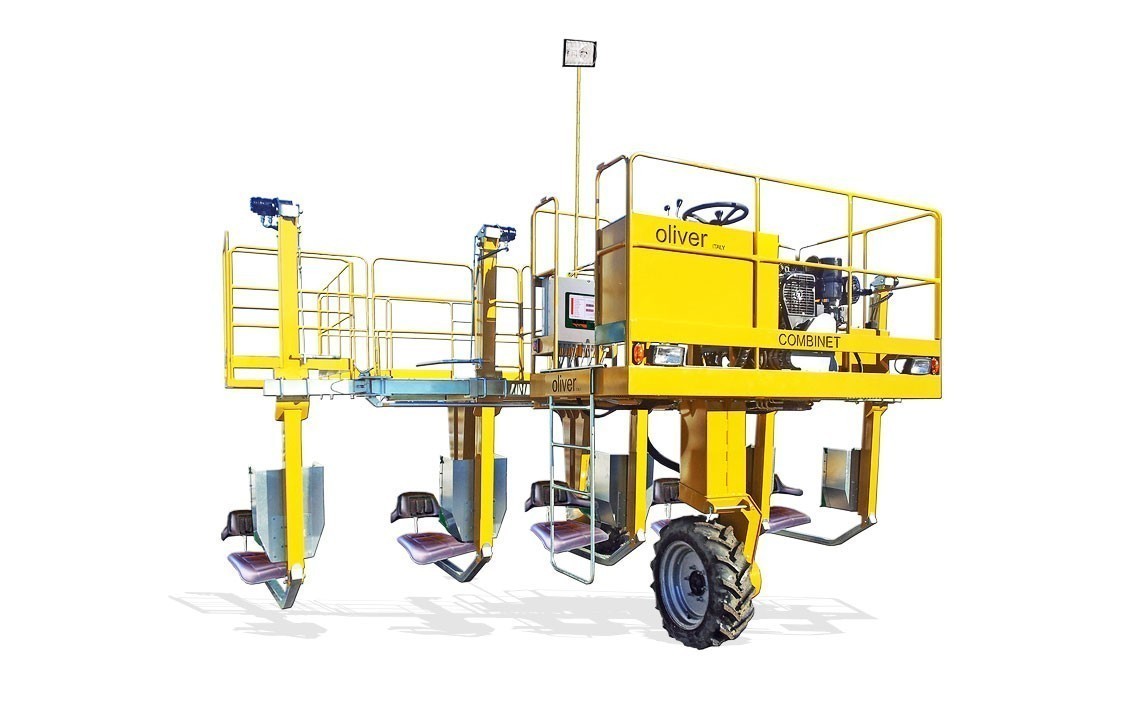

Combinet si sviluppa su un telaio a tre ruote, con carreggiata posteriore (1) variabile in base all’interfila: da un minimo di 1,8 mt fino a  2,4 mt.

In altezza la luce disponibile (2) è 1,6 mt.

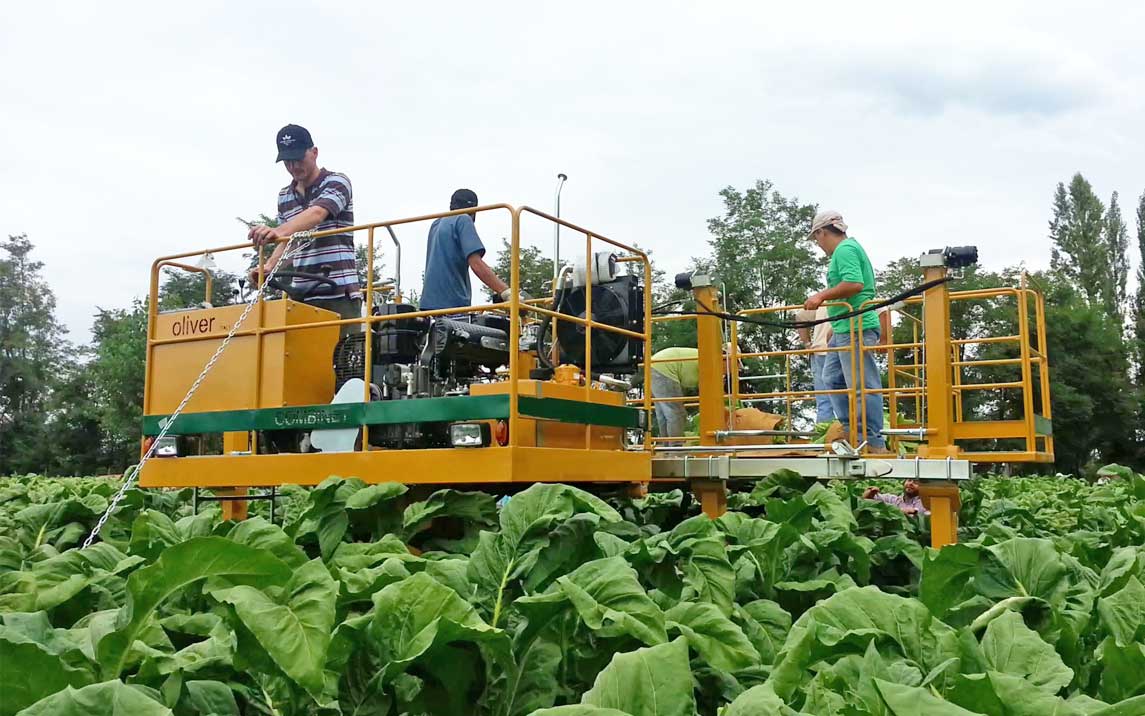

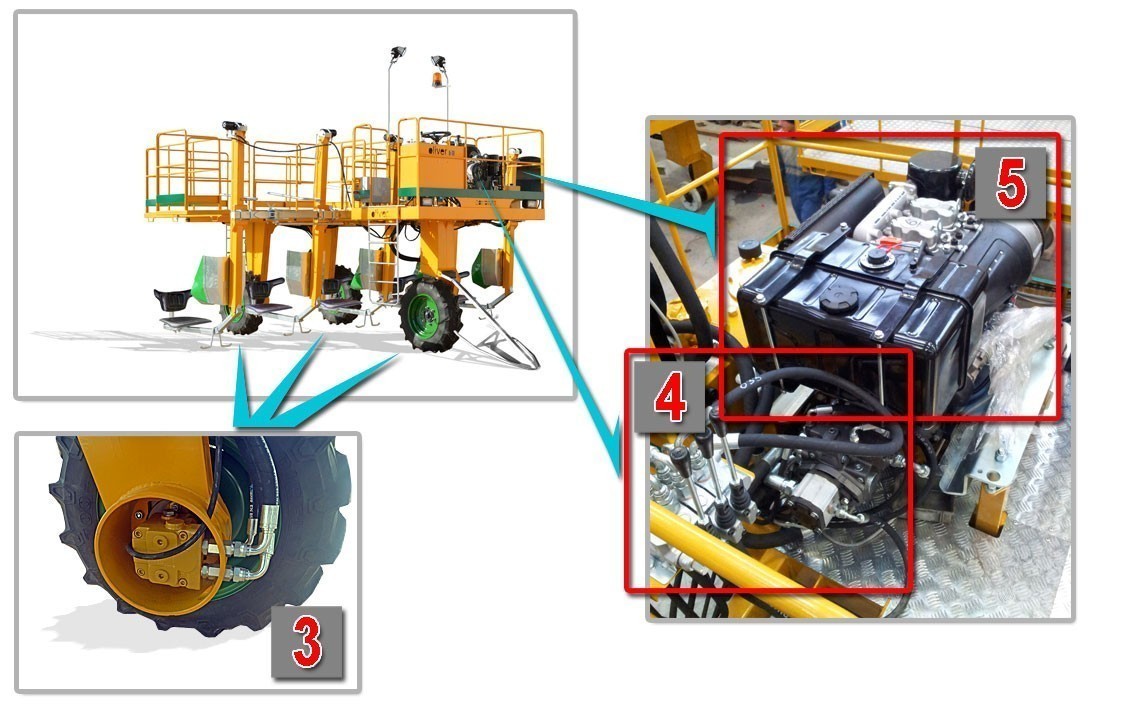

Combinet si muove grazie a un impianto di trasmissione idrostatica (3), gestito dall’impianto idraulico principale (4) che, a sua volta, è alimentato dal motore Lombardini 3 cilindri raffreddato a liquido da 27 HP (5), posizionato in alto per lasciare la zona di lavoro bassa completamente libera.

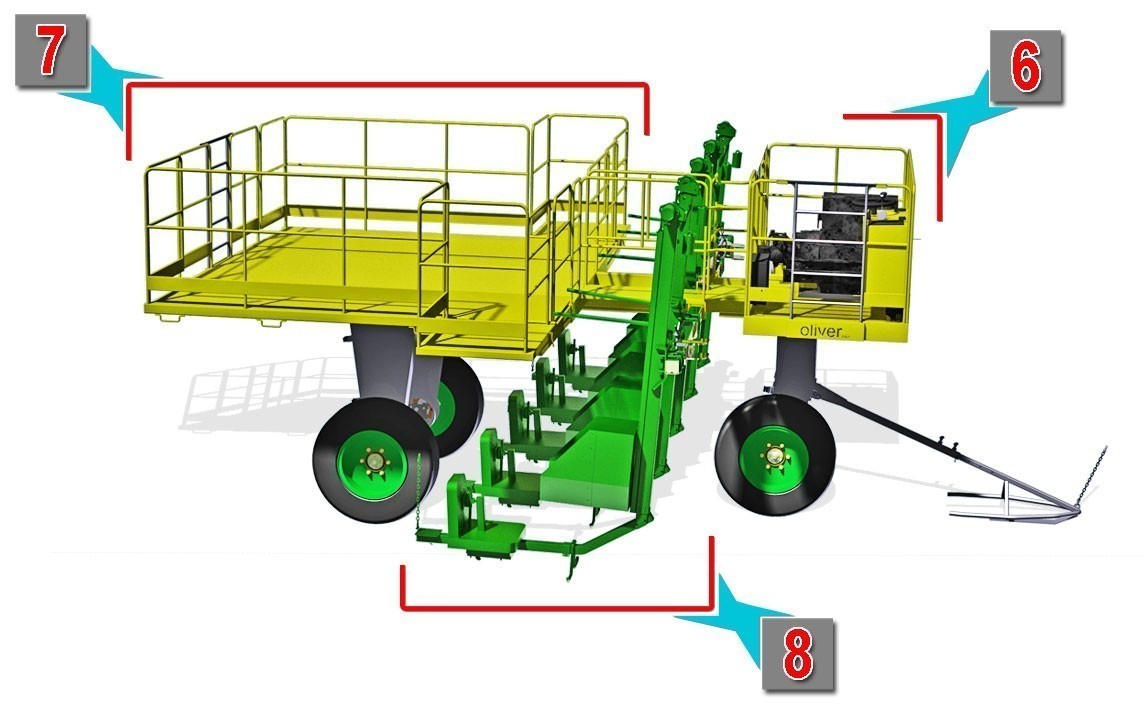

La macchina si suddivide in tre corpi operativi principali:



6) Postazione di comando

7) Postazione di lavoro superiore

8) Postazione di lavoro inferiore

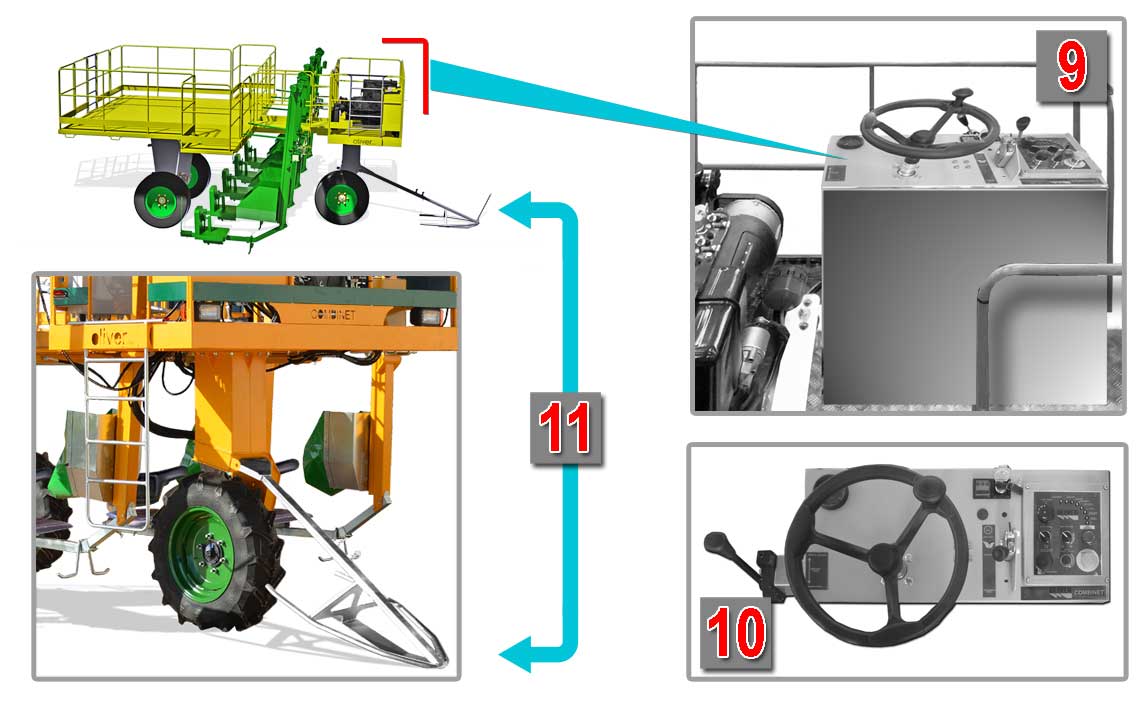

La postazione di comando (9) offre all’operatore, la massima visibilità sulla zona di lavoro ed opera in piedi.

Composta da un quadro motore e servizi (10), dove trovano posto tutti i comandi per la movimentazione della macchina:

10) Quadro motore e servizi:

– Volante

– Comandi avanzamento

– Guida automatica

– Contagiri

– Livelli vari

– Temperatura acqua

– Fari vari

– Tachimetro

N.B. L’operatore adibito alla postazione di comando, una volta inserita la guida automatica (11), potrà affiancarsi al personale  addetto allo stoccaggio del prodotto nella postazione di lavoro superiore.

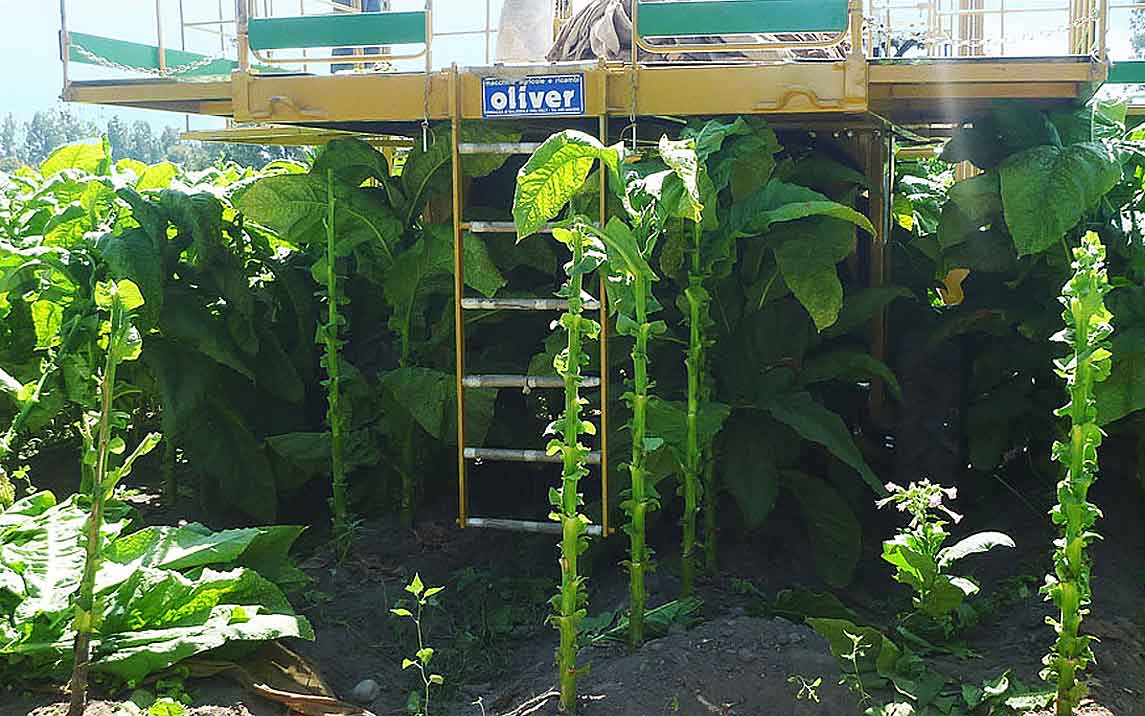

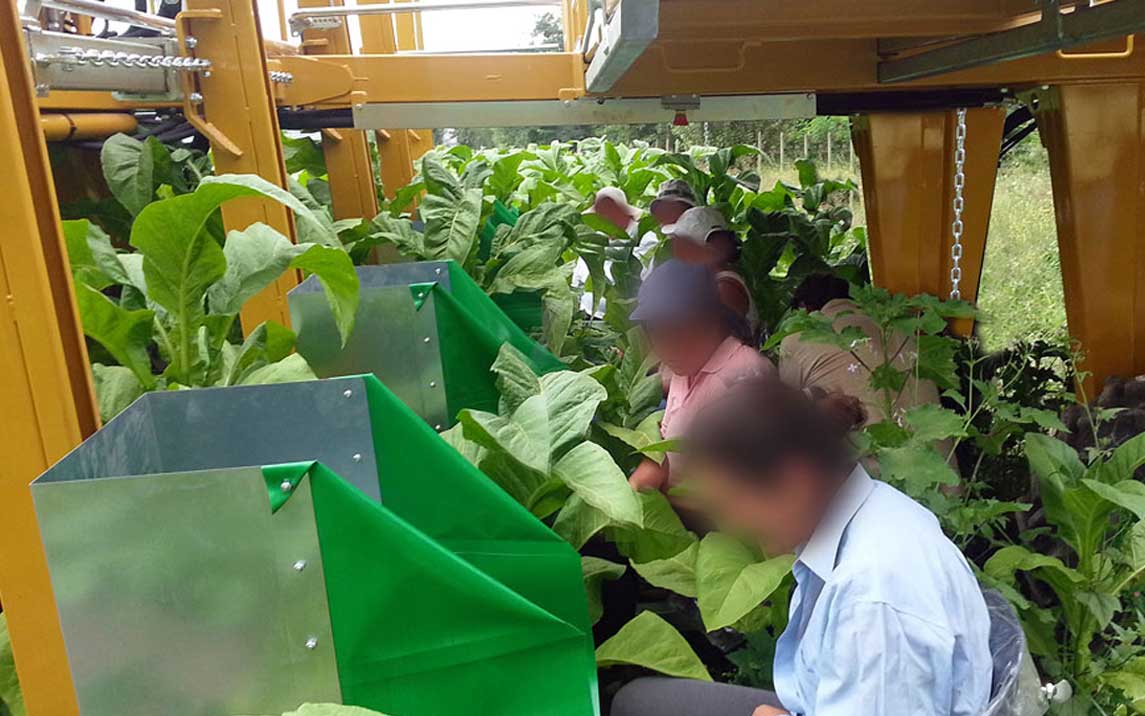

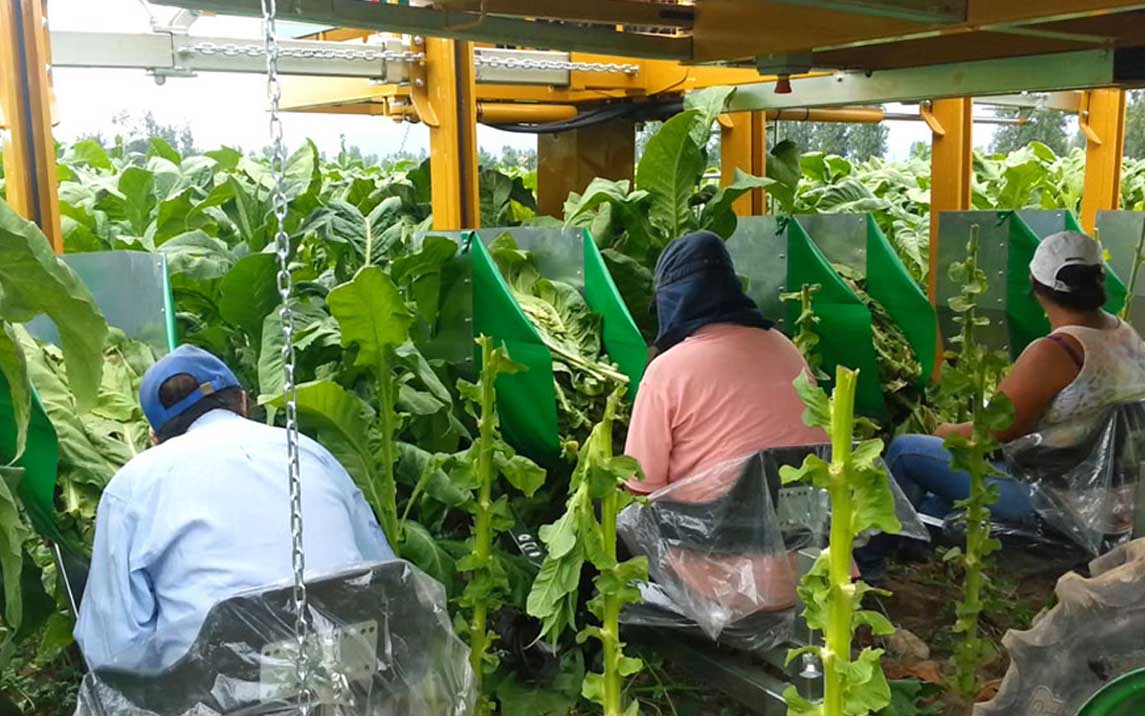

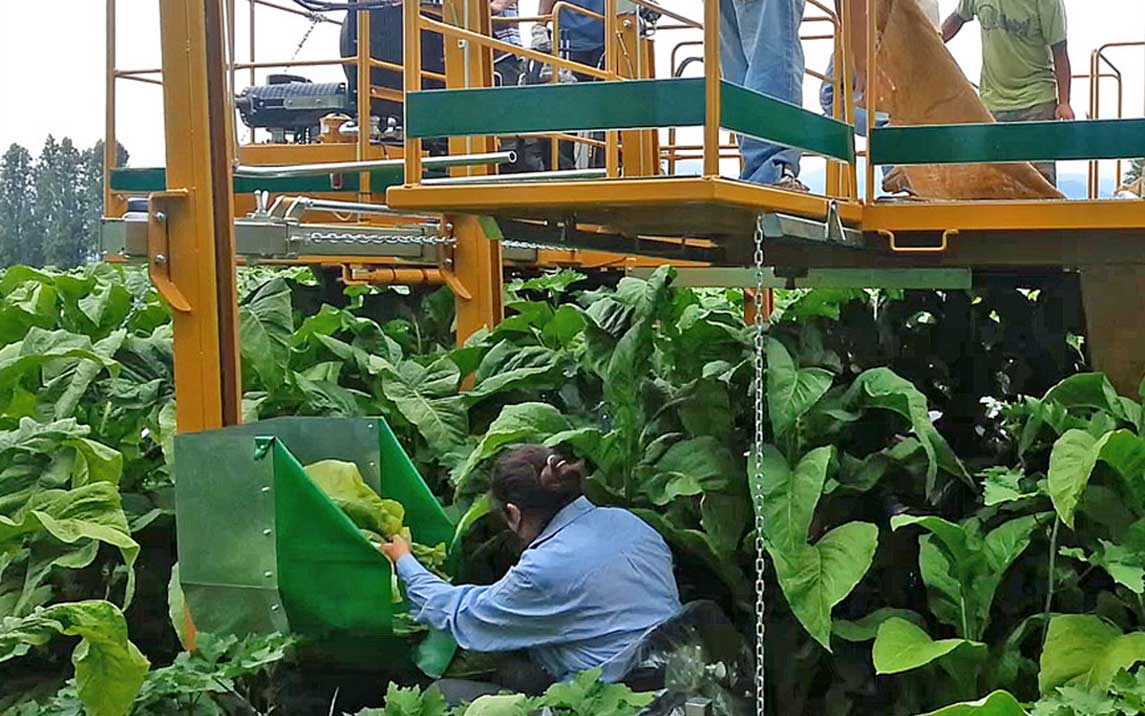

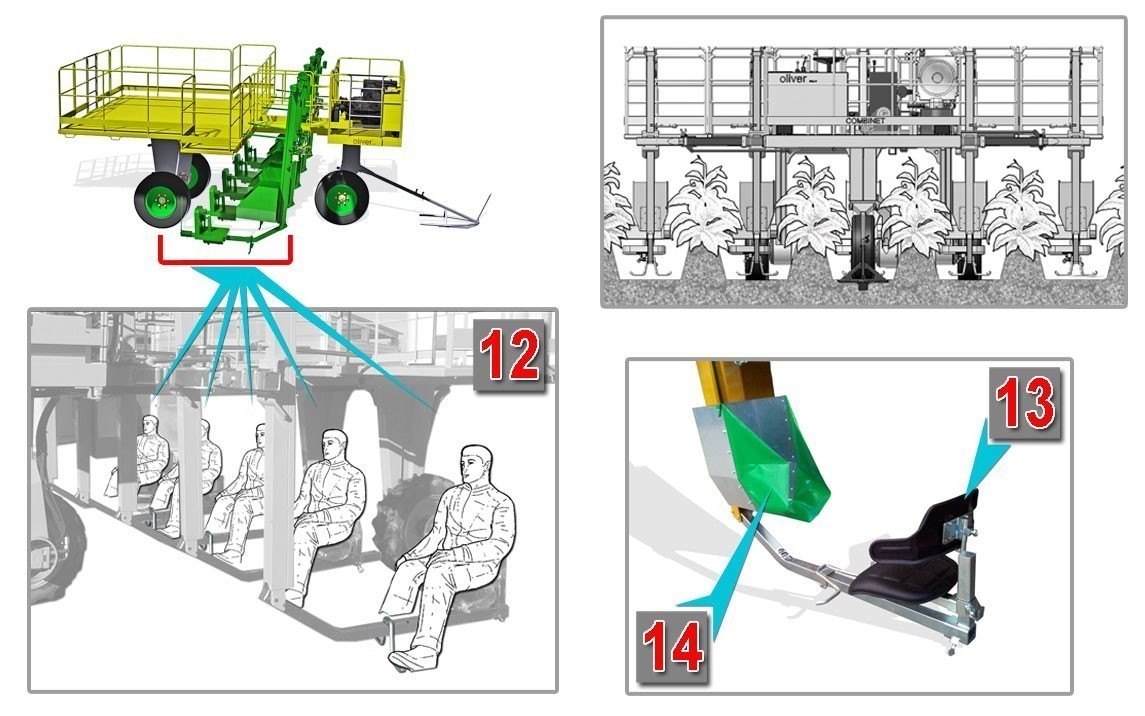

Le postazioni di lavoro inferiori (12) sono  5 e sono occupate dagli operatori che provvedono alla raccolta delle foglie di tabacco direttamente dalla pianta.

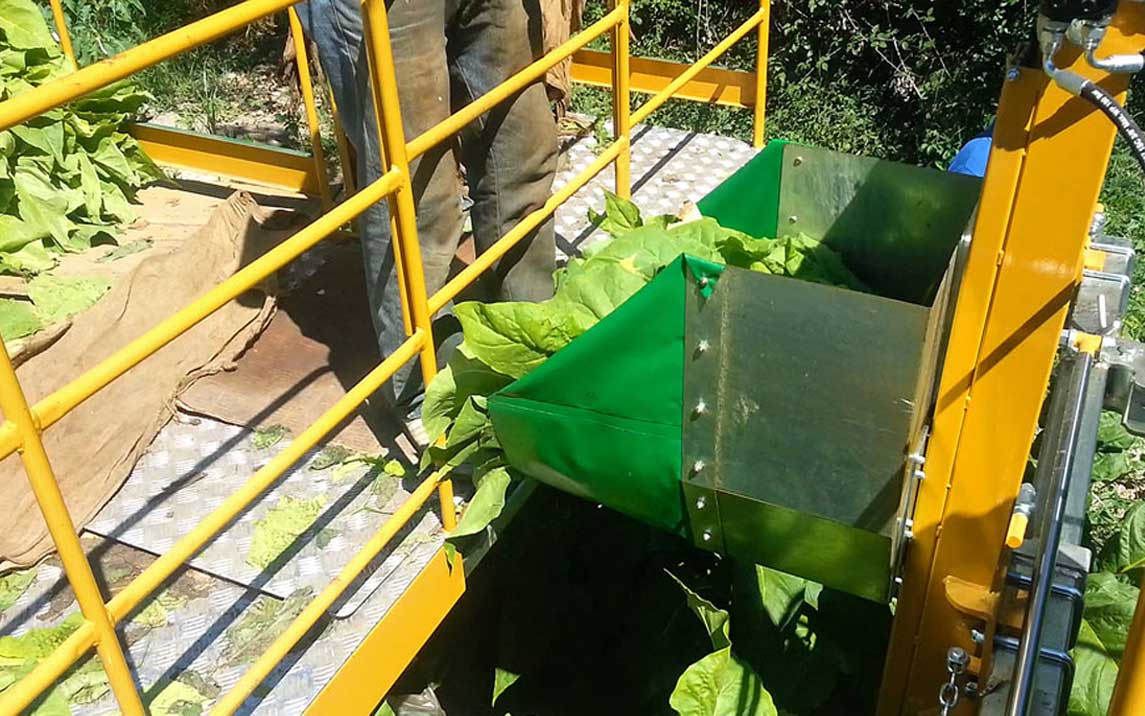

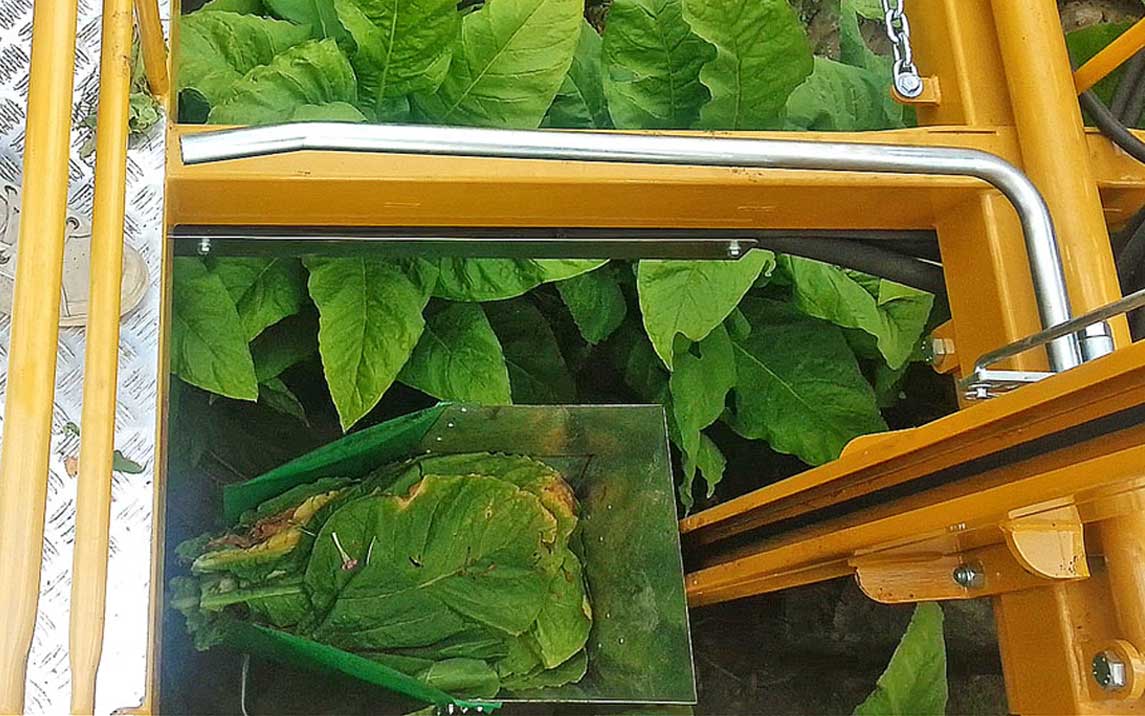

Ogni postazione è costituita da un sedile per l’operatore (13) e un cesto/ascensore (14) che, una volta riempito di foglie, viene richiamato da l’operatore del piano superiore.

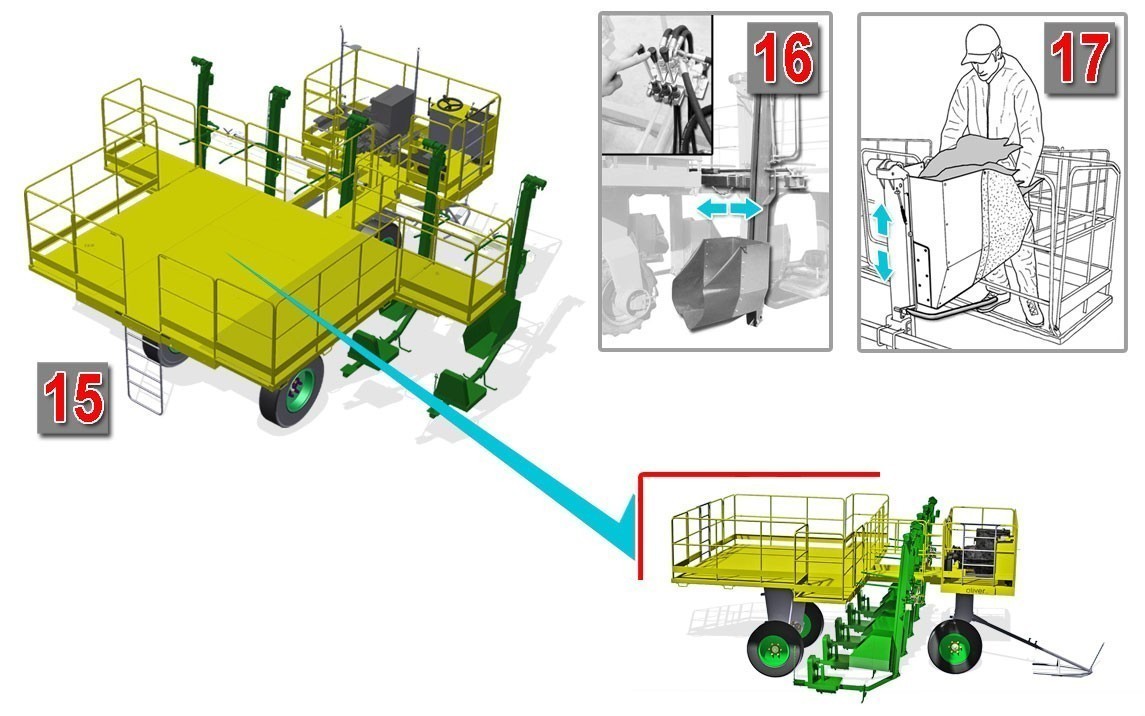

La postazione di lavoro superiore (15) è occupata da diversi operatori, secondo le esigenze di lavoro.

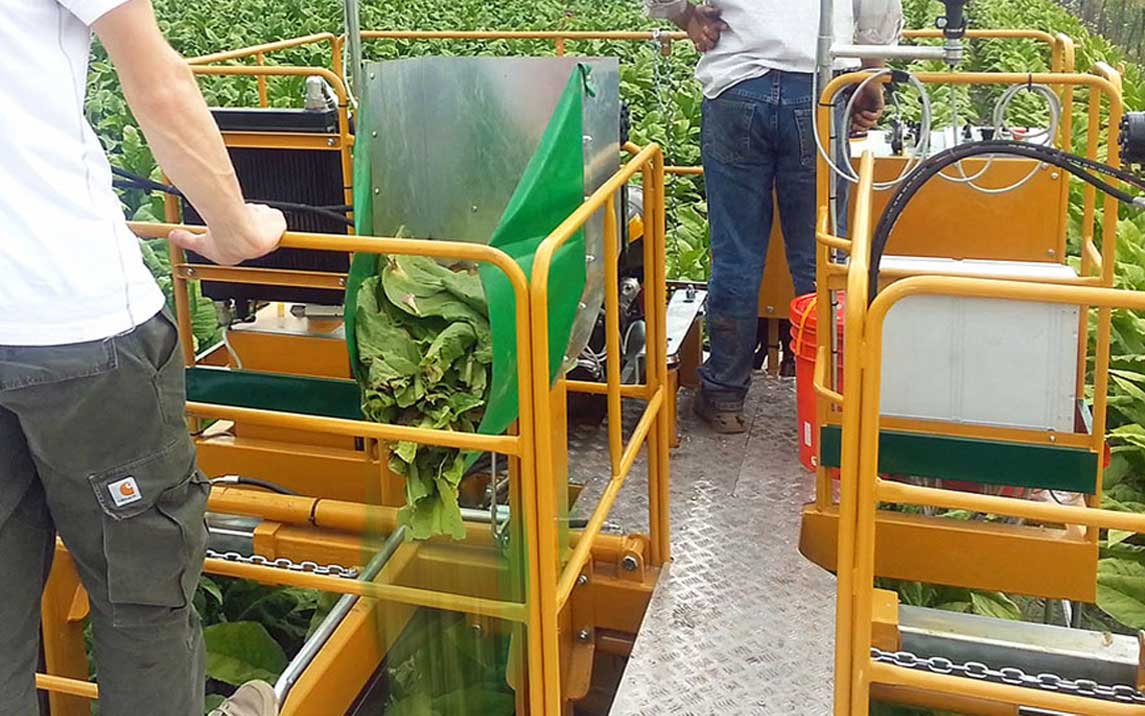

Qui trovano posto le leve idrauliche per attivare la chiusura/apertura dei bracci porta ceste (16)  e i pedali di salita/discesa dei cesti (17).

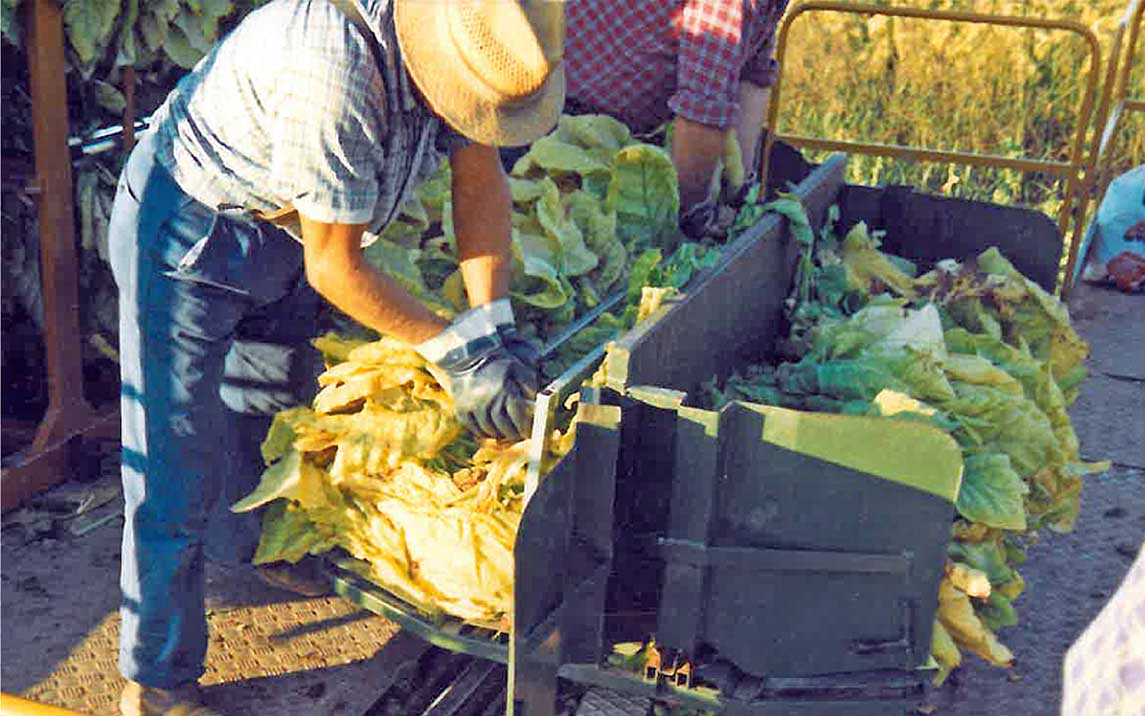

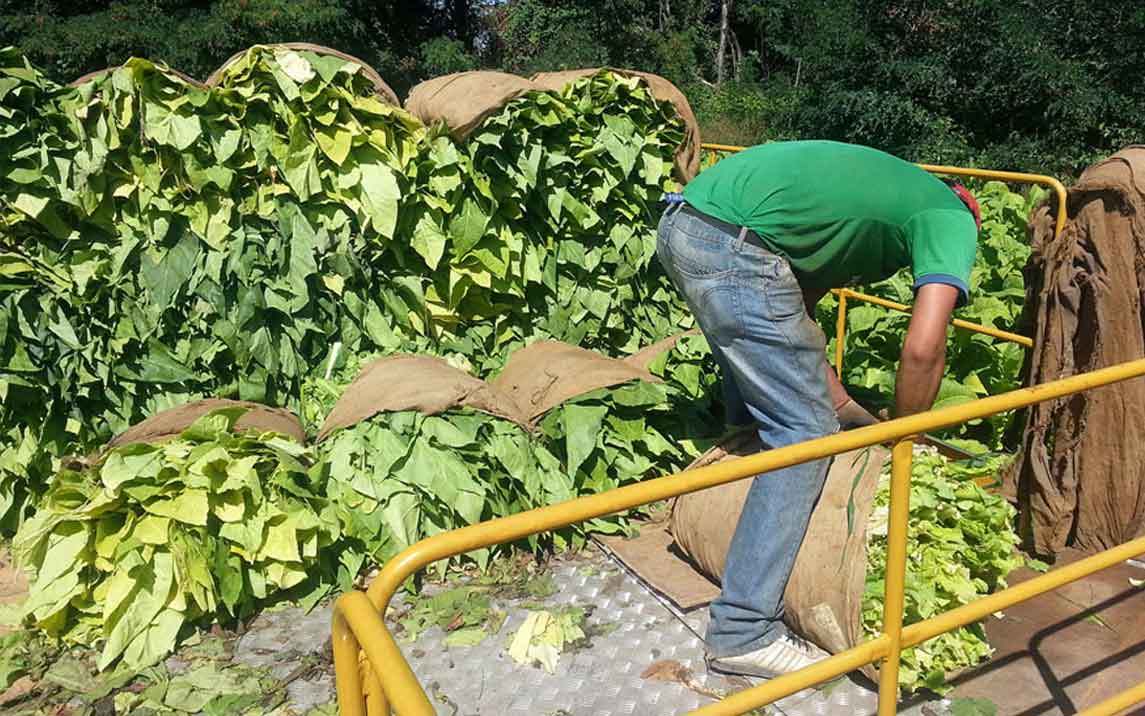

Il resto della postazione viene utilizzata dagli operatori per eseguire una serie di operazioni manuali di cernita e stoccaggio delle foglie di tabacco.

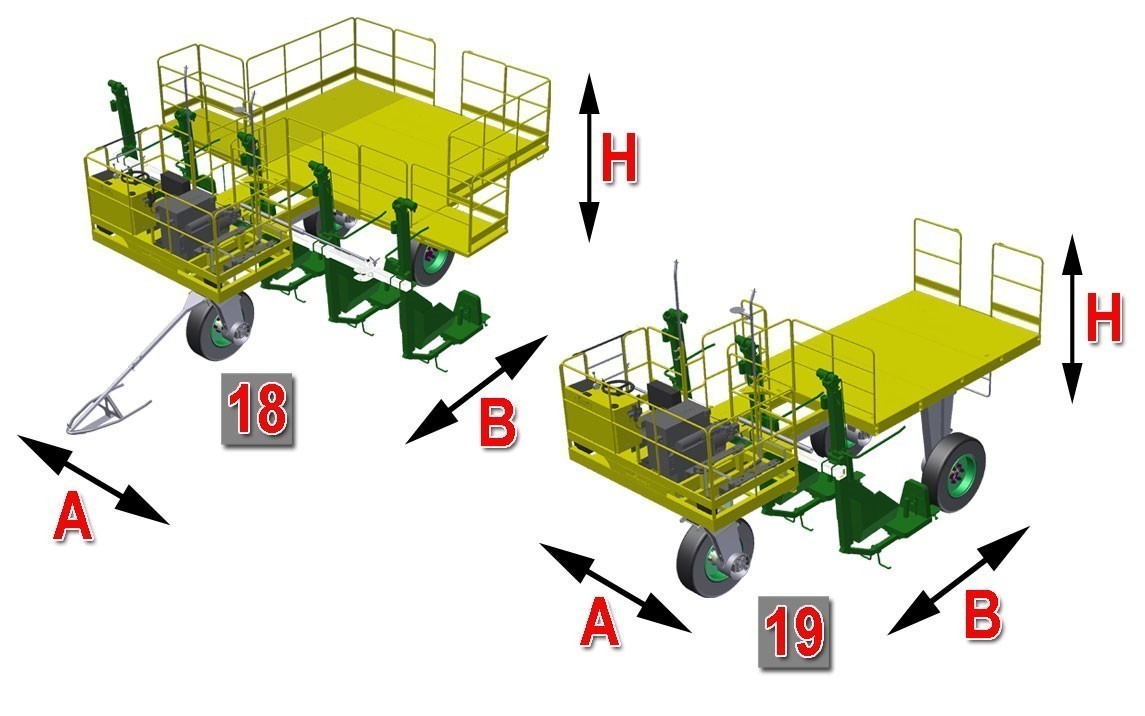

Dimensioni macchina:

18) Aperta, con le pedane superiori operative

(A) 5400 x (B) 7800 X (H) 3600

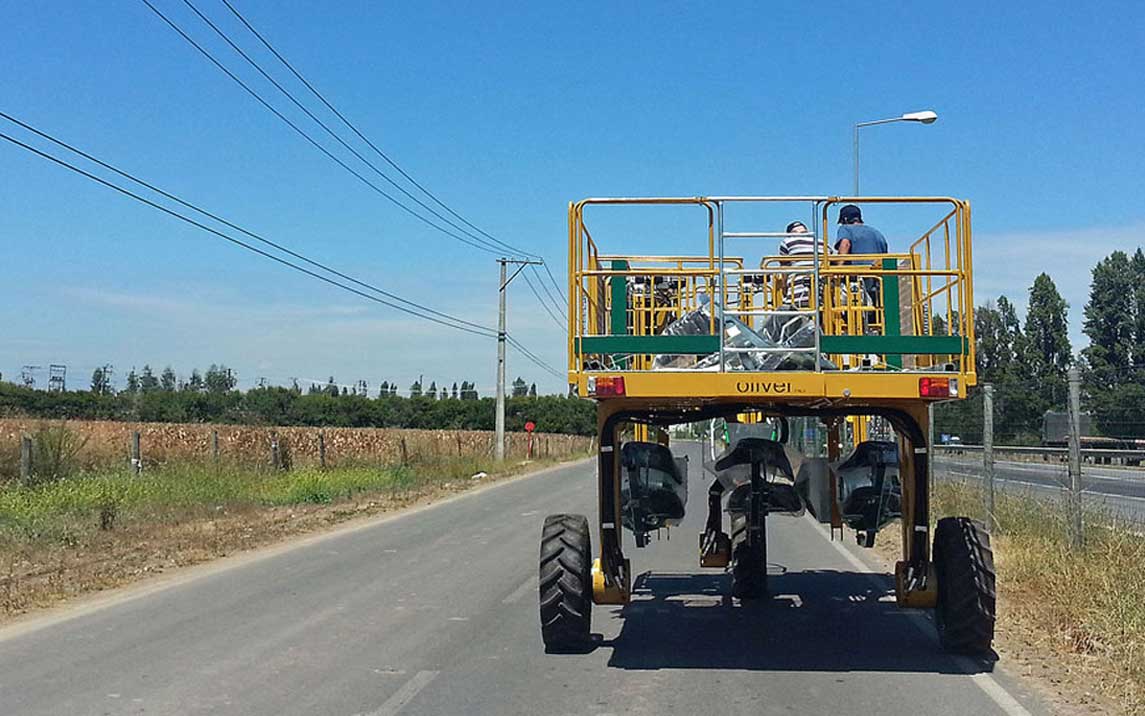

 19) Chiusa per brevi spostamenti su strade di campagna per arrivare sulla zona di lavoro in modo autonomo.

(A) 5400 x (B) 7800 X (H) 3600

Fasi di lavoro e produttività

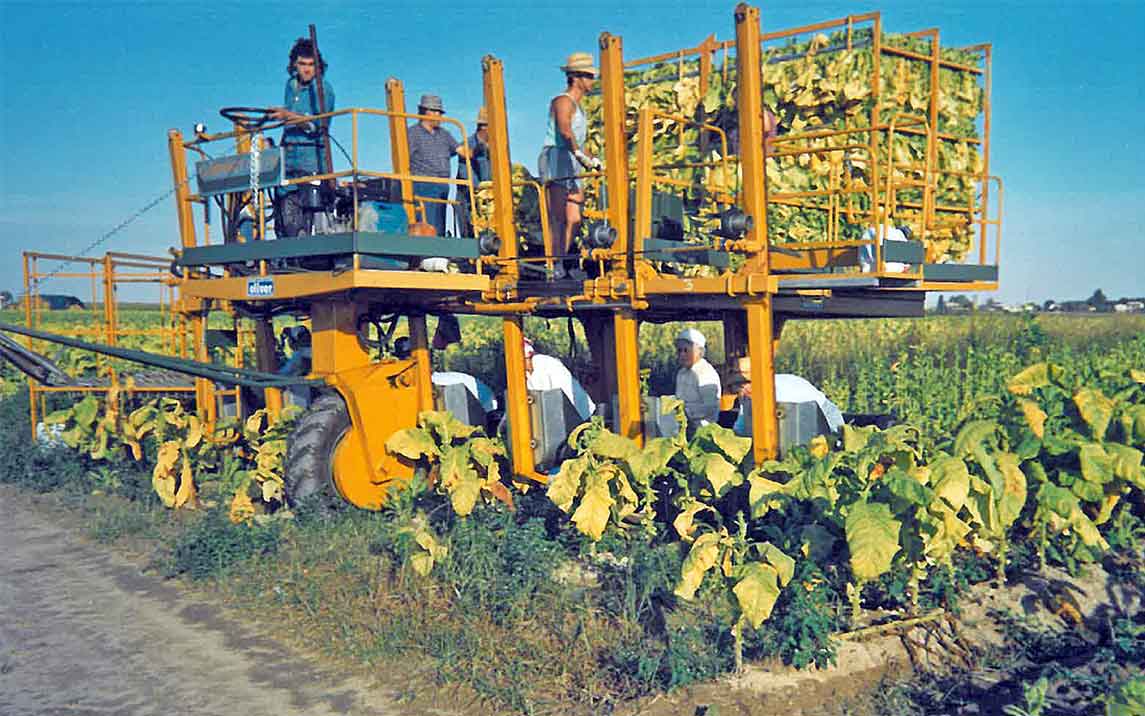

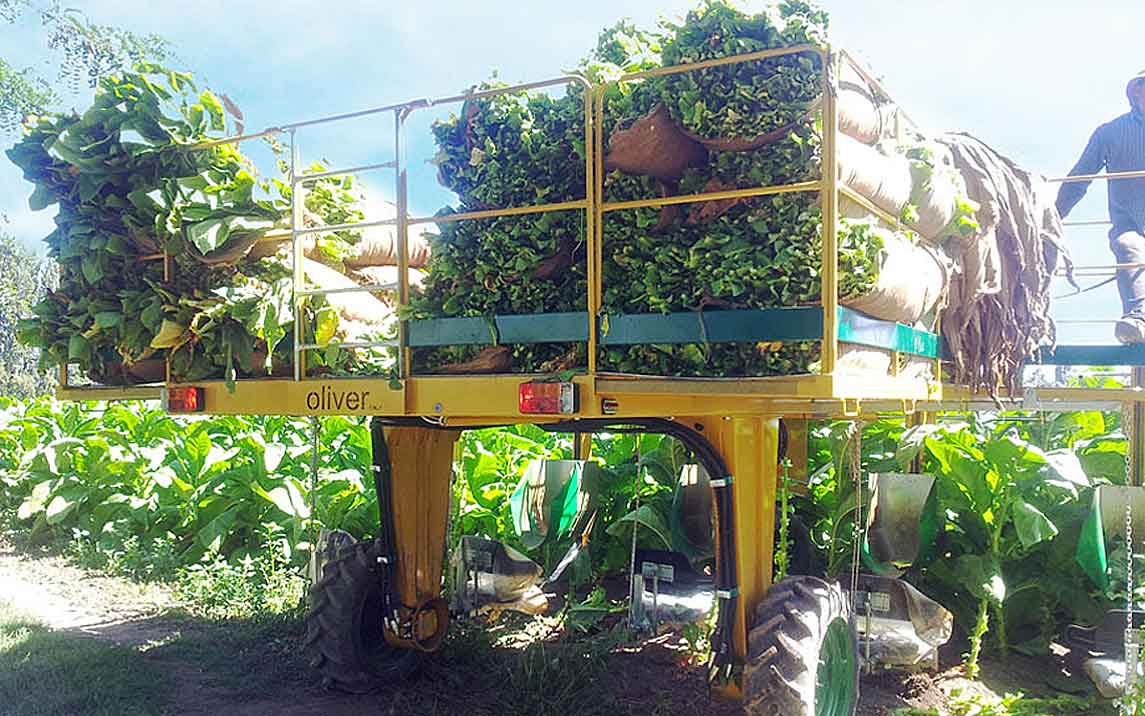

Combinet raccoglie fino a 100 quintali di tabacco al giorno, e lo può fare in due modi.

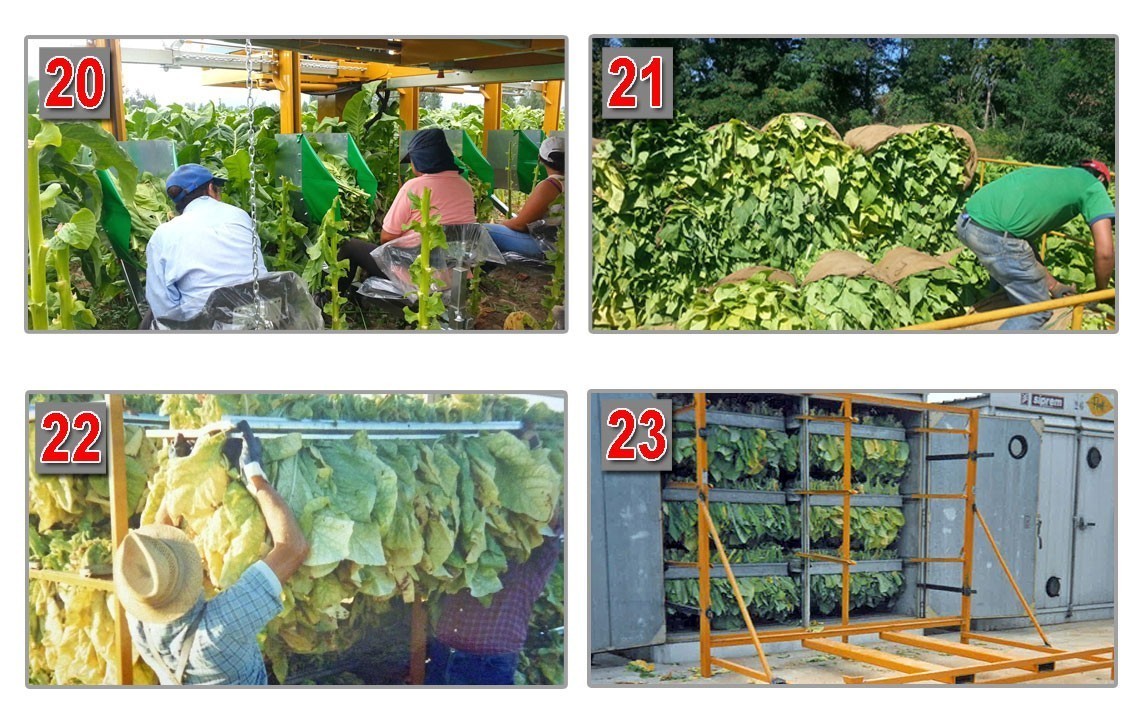

Prima soluzione impegnando N°9 operatori.

N°5 operatori addetti alla raccolta (20).

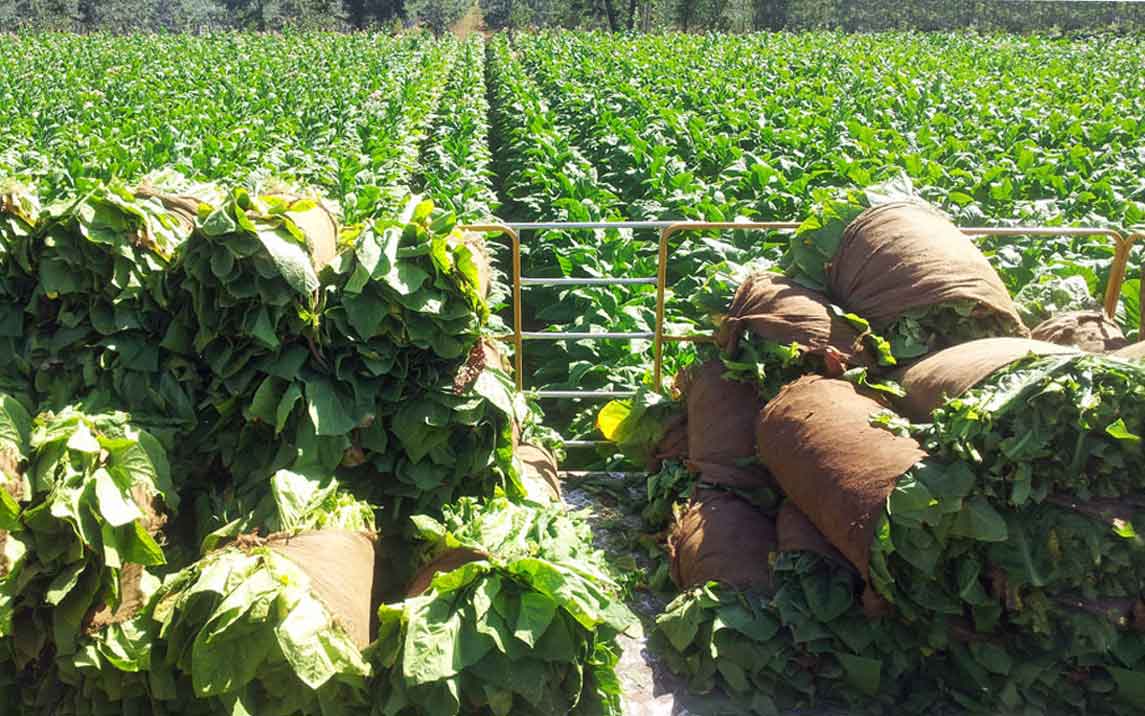

N°2 operatori addetti allo stoccaggio (21) e confezionamento delle foglie di tabacco (n.b. 1 è abilitato anche alla guida del mezzo).

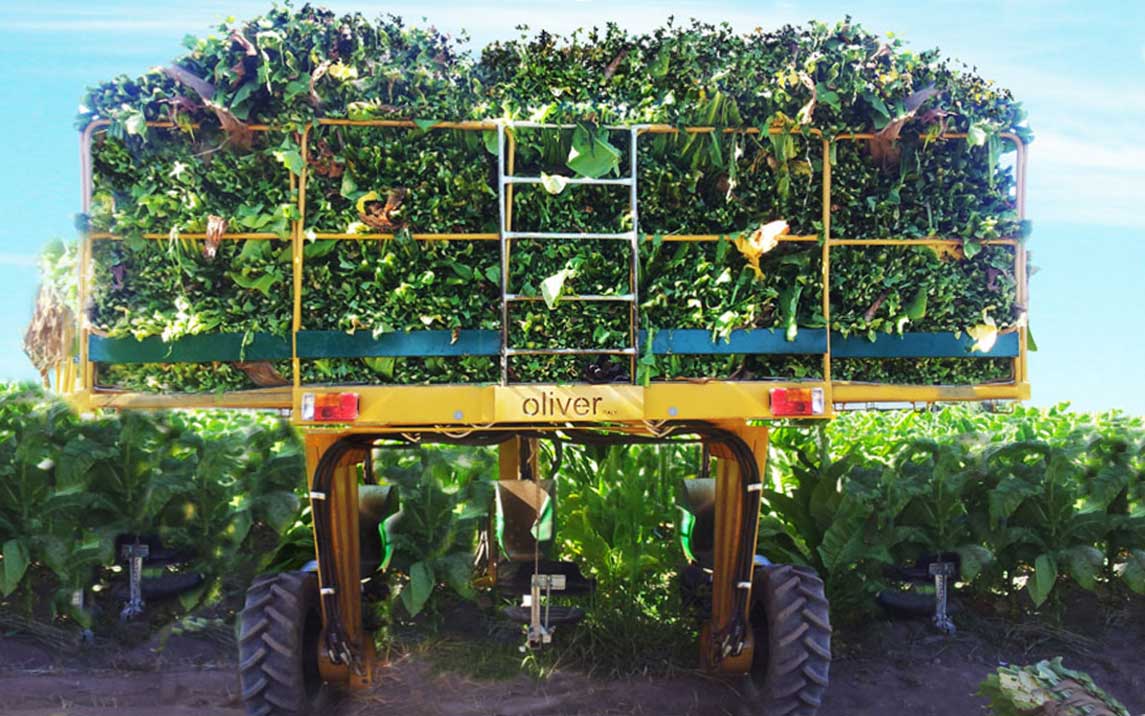

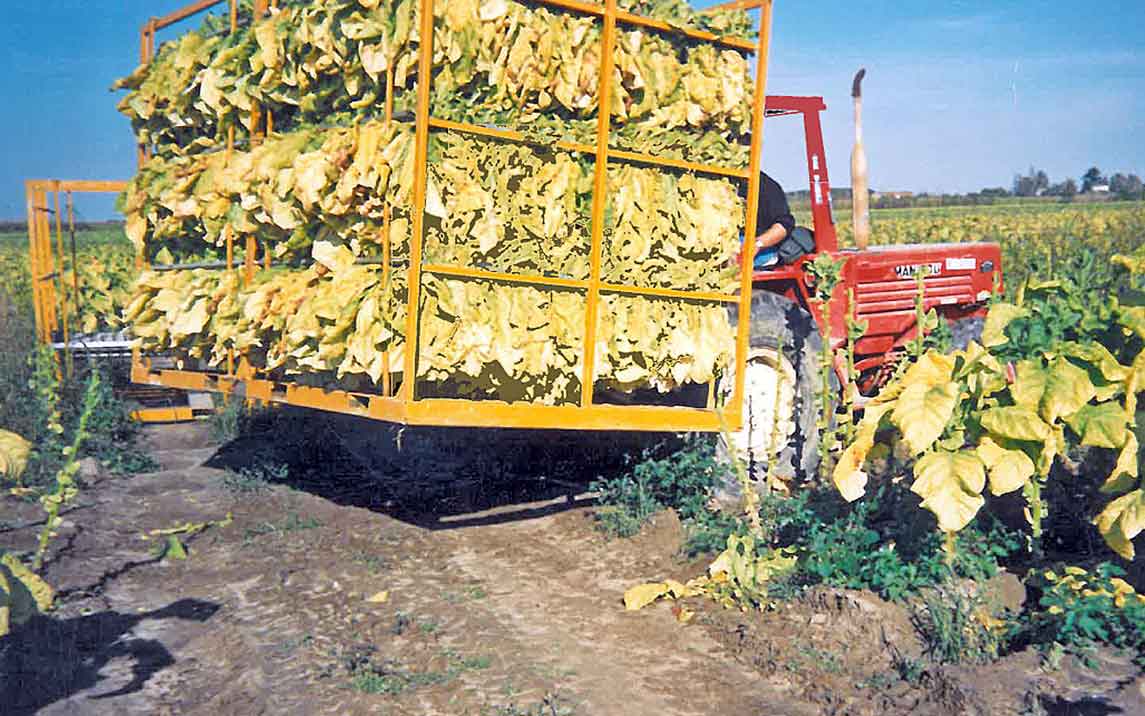

Una volta riempita la macchina, l’operatore abilitato alla guida, porta il carico in azienda dove:

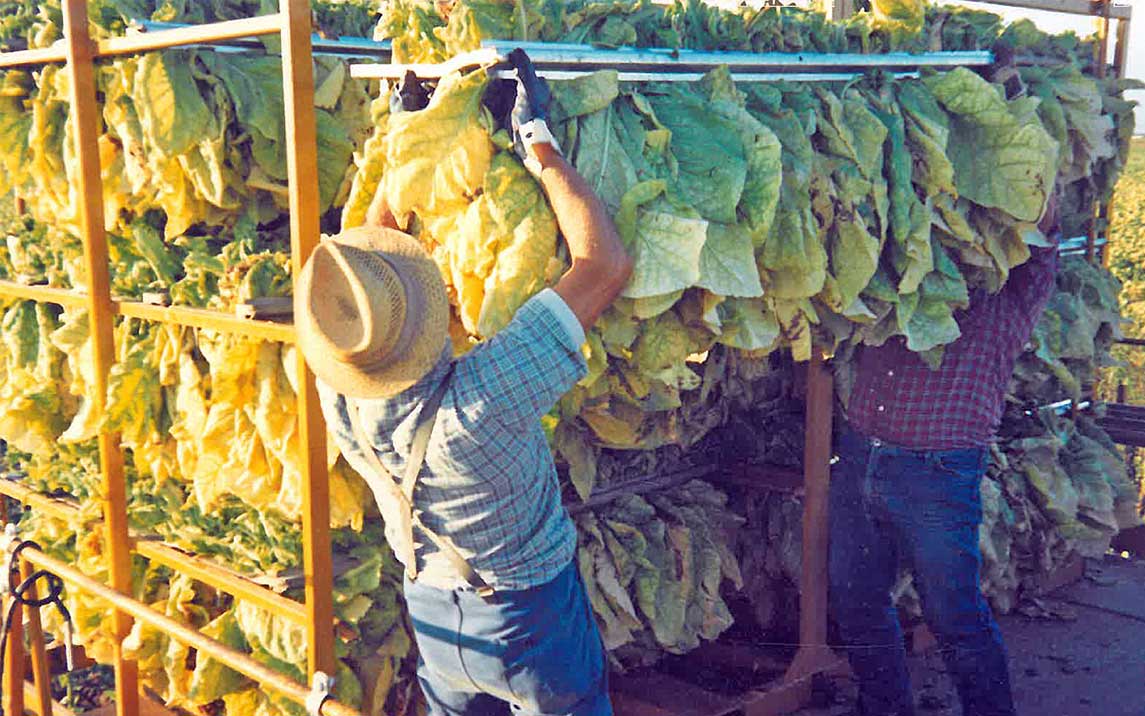

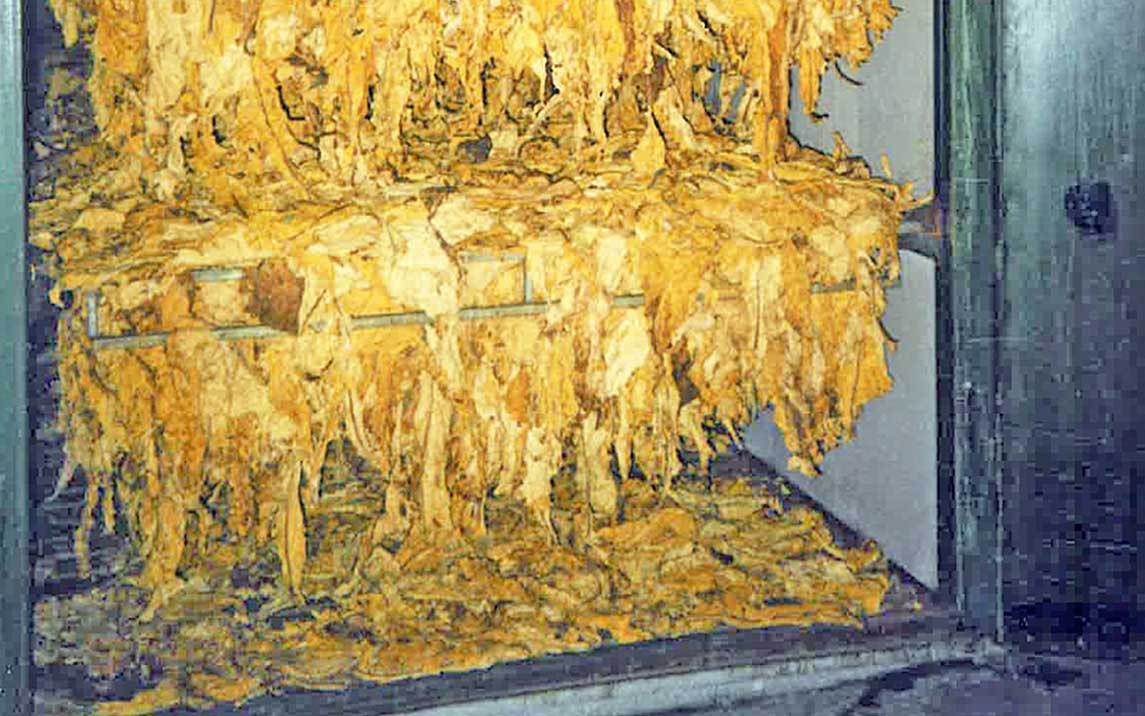

N°2 operatori (22) infilzano le foglie negli telaini, sistemati su un telaio utilizzato per l’essicazione in forno (23).

Seconda soluzione impegnando N°7 operatori.

N°5 operatori addetti alla raccolta (24).

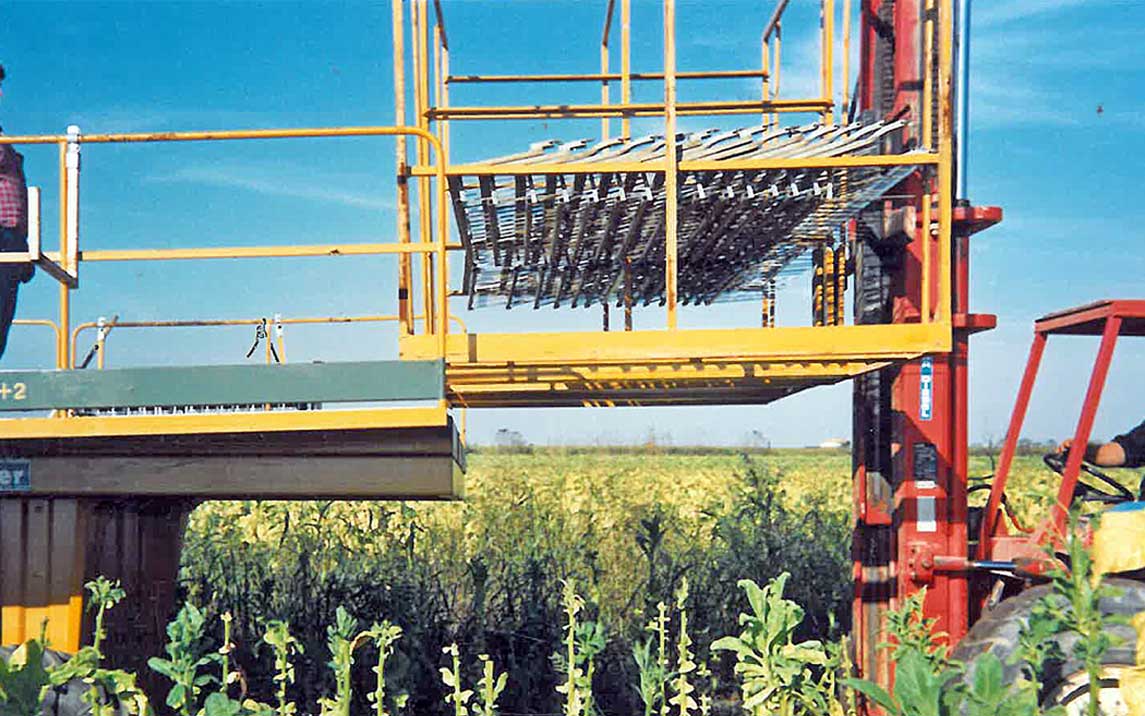

N°2 operatori (n.b. 1 è abilitato anche alla guida del mezzo).stoccano e infilzano le foglie nei telaini, sistemati su un telaio (25) posizionato direttamente sulla Combinet.

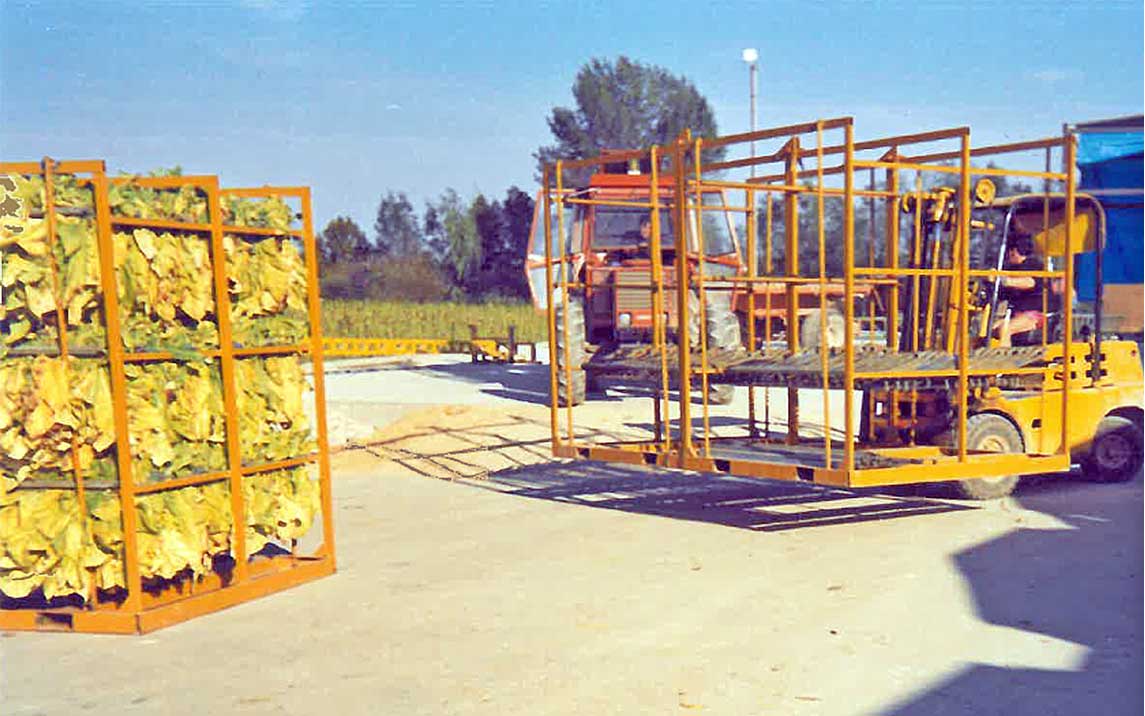

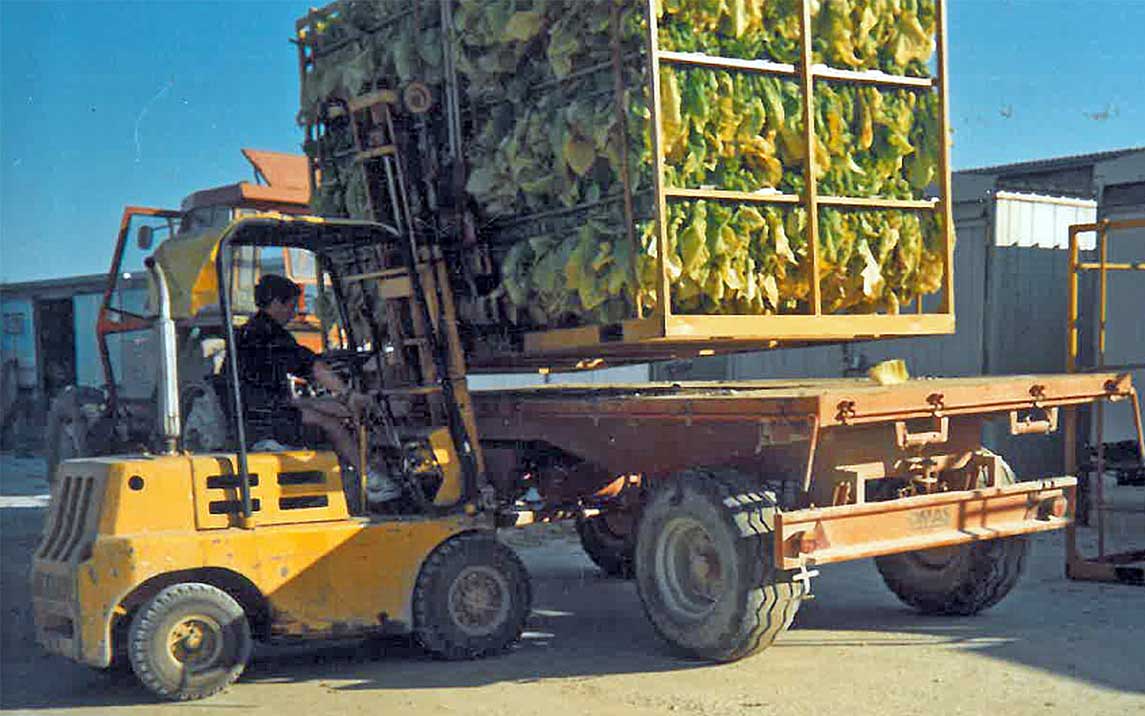

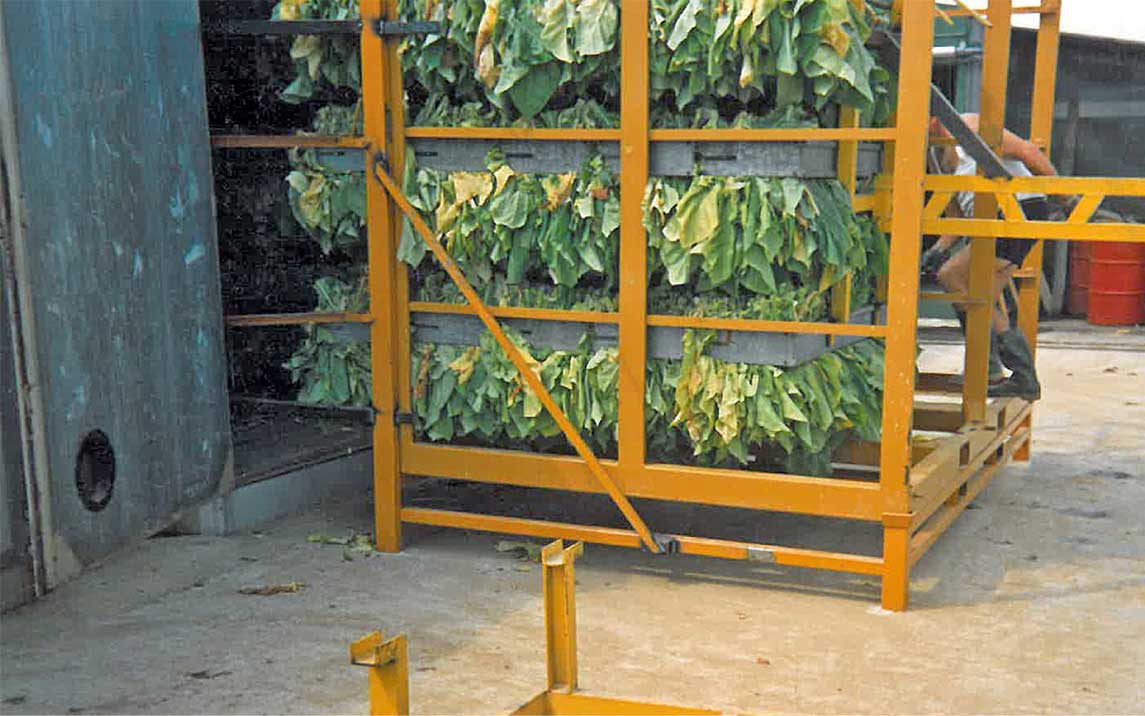

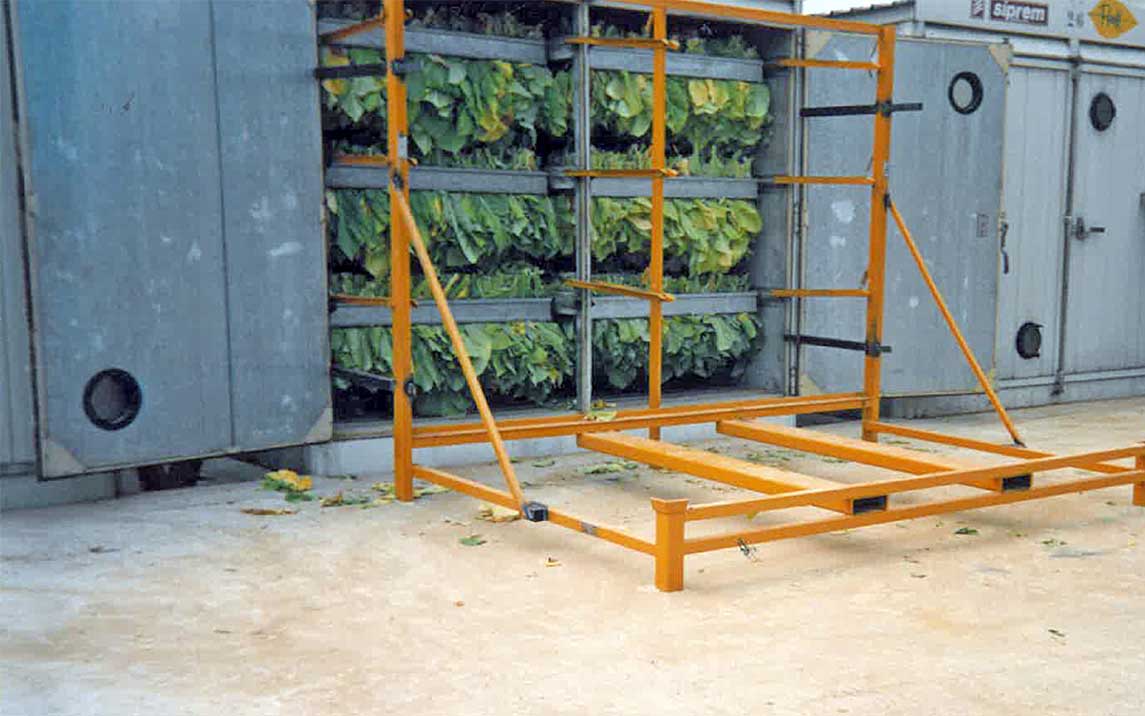

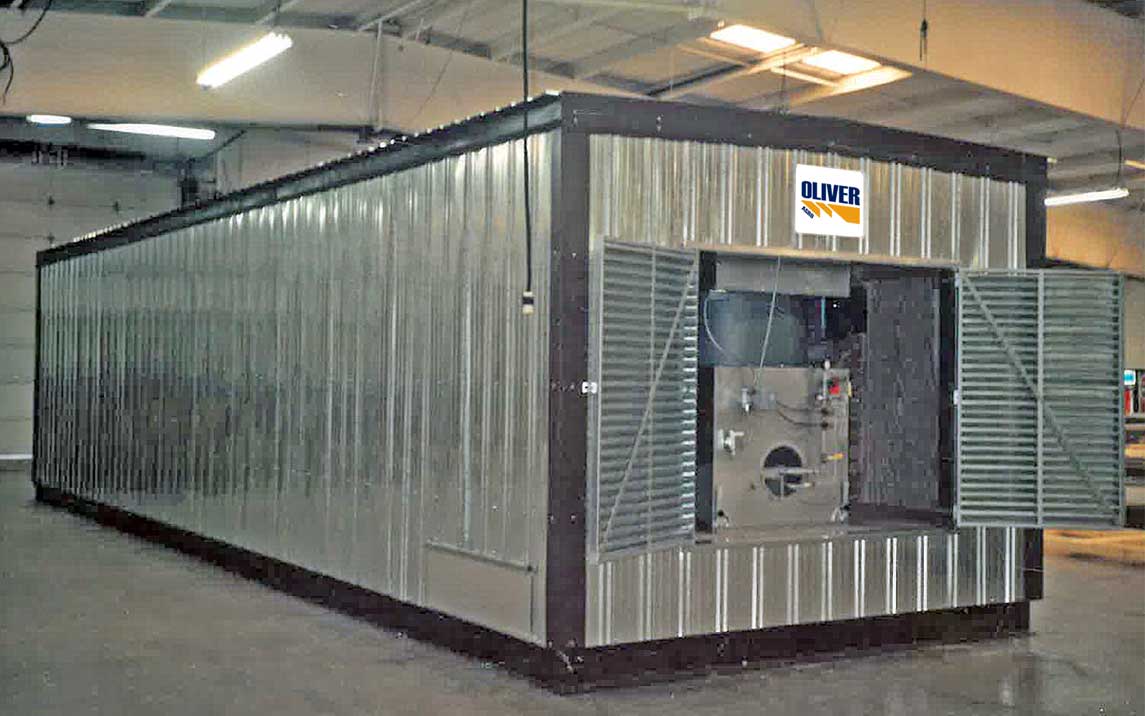

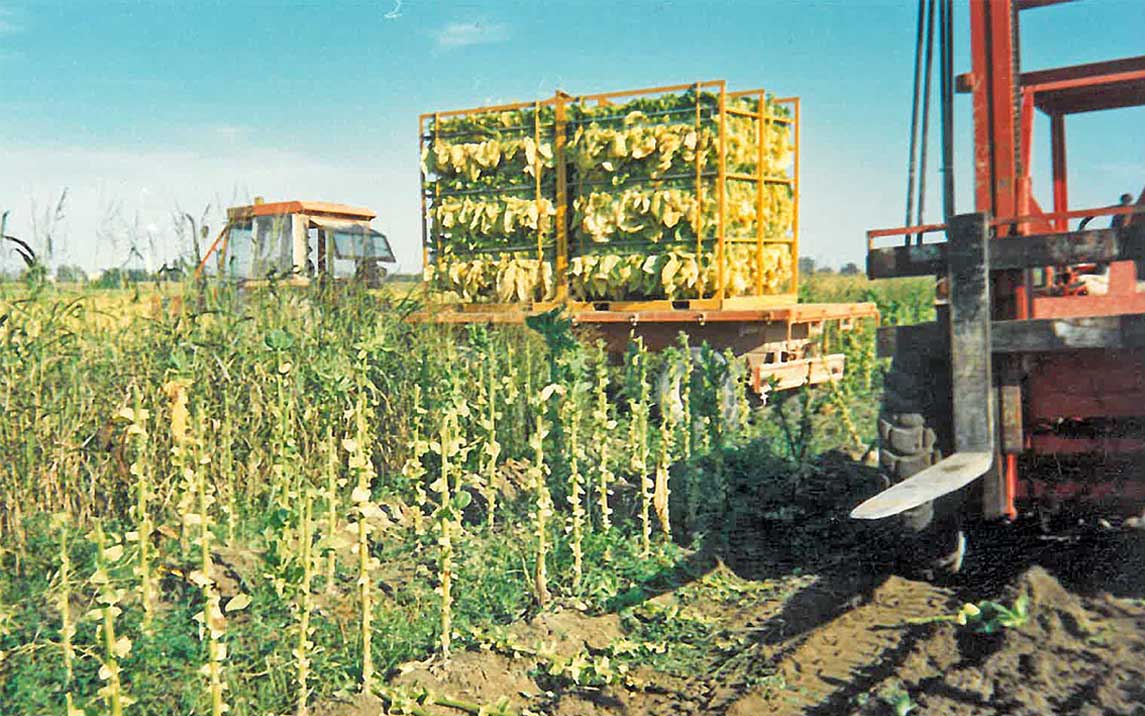

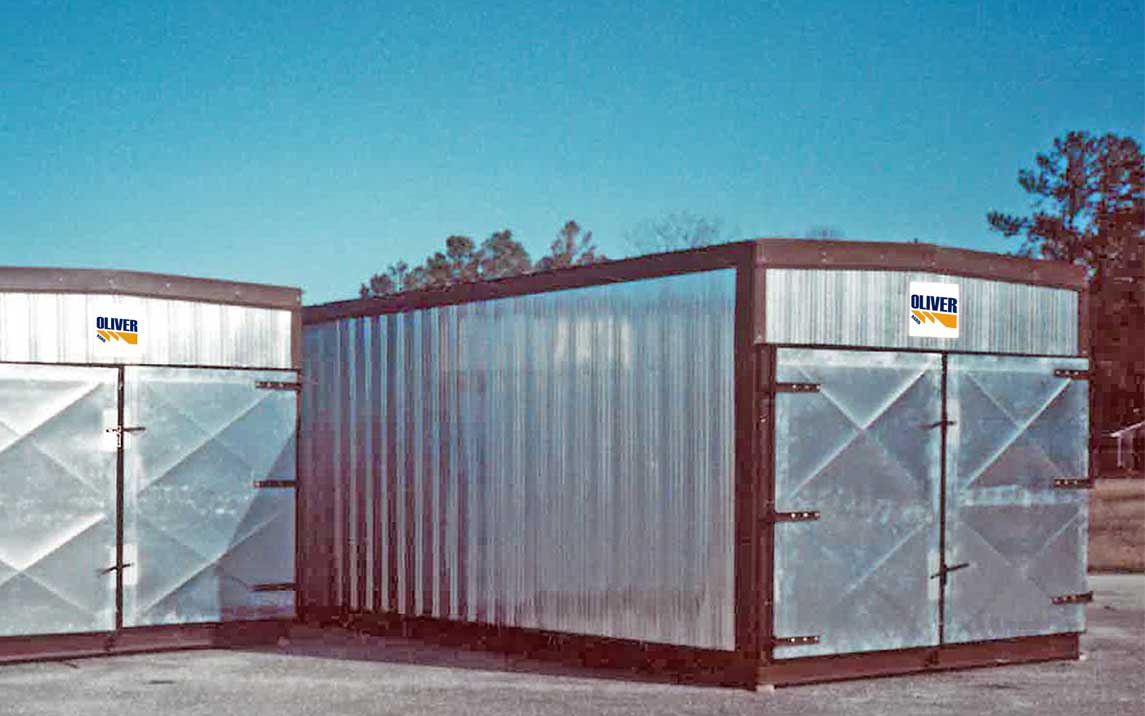

Una volta riempita la macchina, l’operatore abilitato alla guida, porta il carico in azienda dove il telaio porta telaini (26) viene scaricato dalla Combinet per essere infornato (27).
