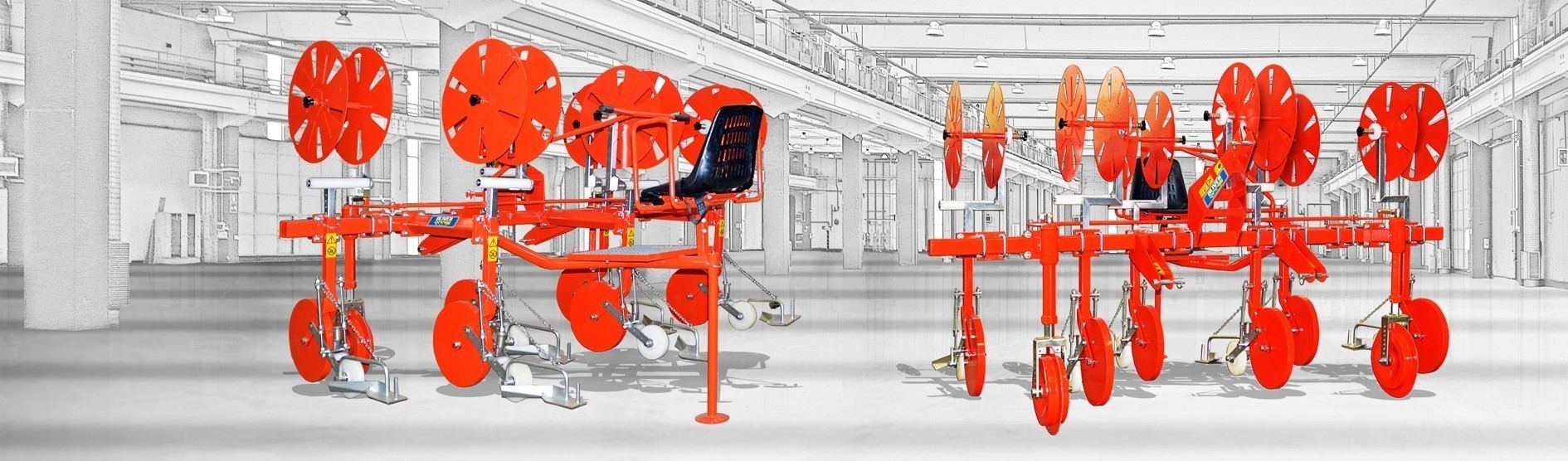

Stendi Manichetta

Manichetta in superficie o interrata

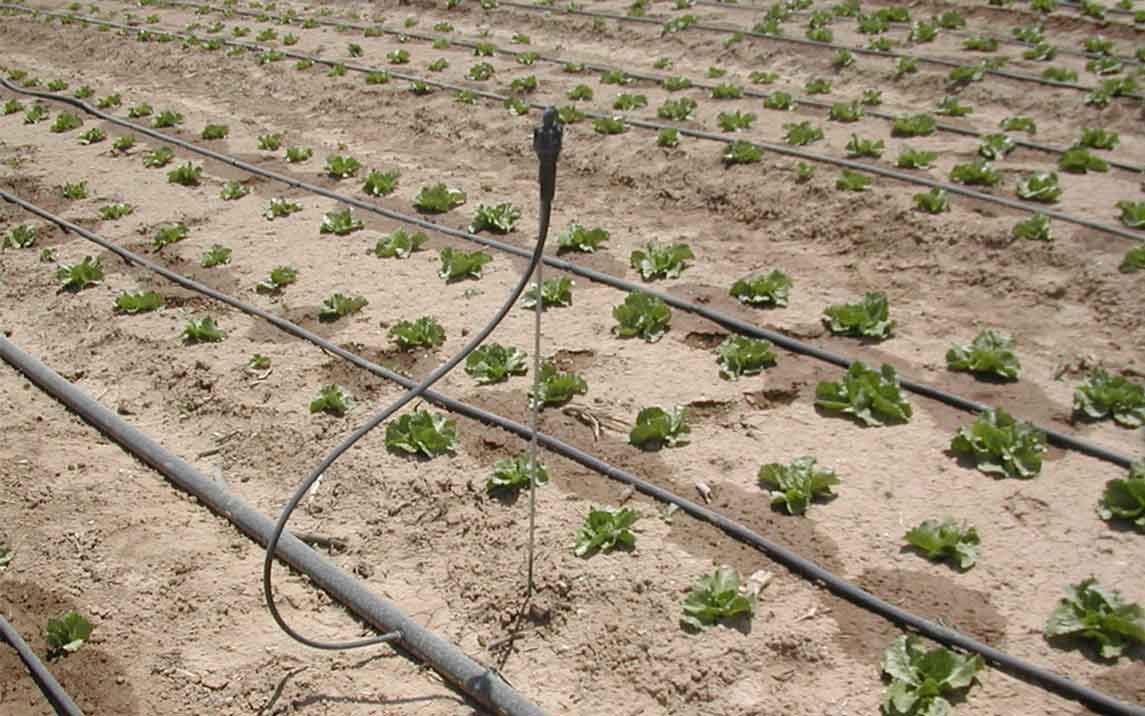

L’irrigazione a goccia, con la messa in campo di ali gocciolanti leggere, che più comunemente sono conosciute col termine di manichetta per l’irrigazione, si conferma ad oggi il sistema più appropriato in termini di resa economica, su prodotti orticoli e non solo.









Grazie al pompaggio dell’acqua a bassa pressione, si ottengono evidenti risparmi idrici.

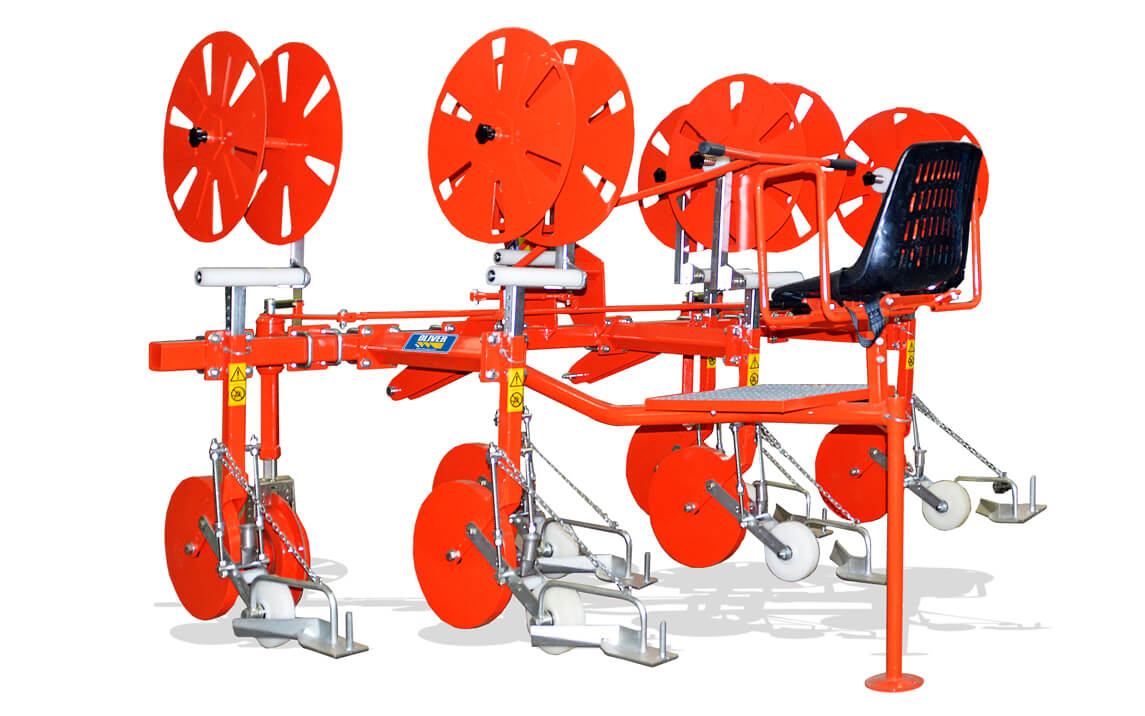

Per la messa in campo della manichetta per l’irrigazione, disponiamo dell’applicazione Stendi manichetta, che può lavorare autonomamente o in combinata con altre macchine di nostra produzione







Configurazione macchina:

Caratteristiche tecniche

Struttura e funzionamento dell’applicazione

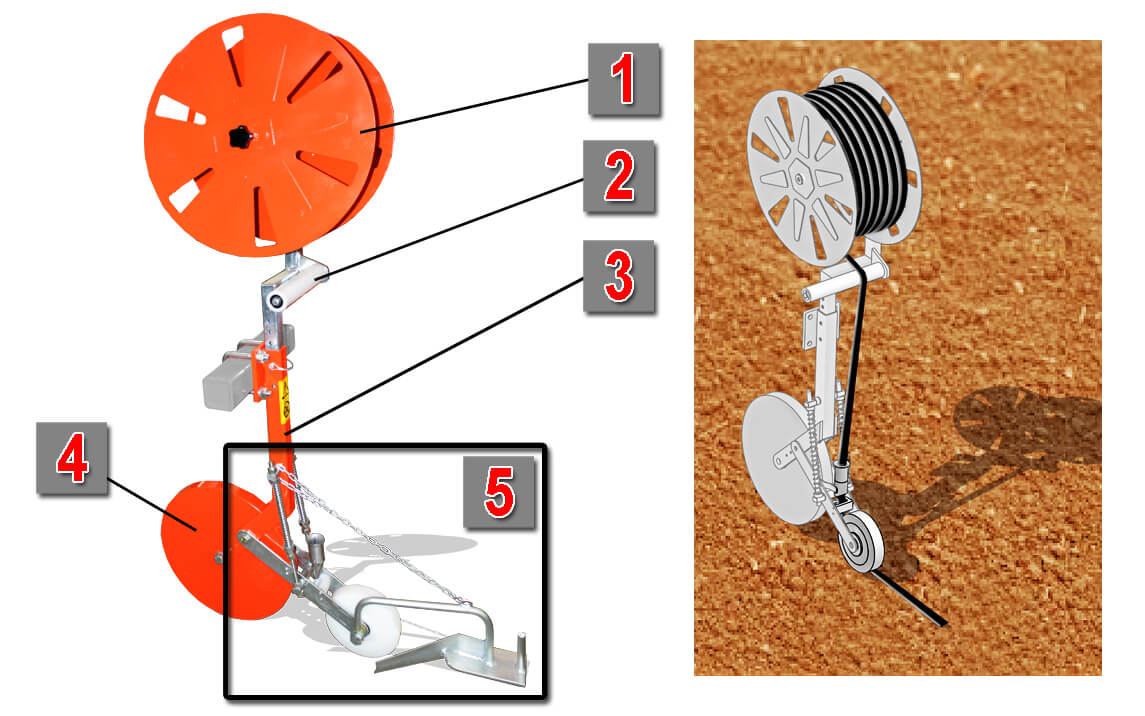

La singola applicazione standard Stendi manichetta è così composta :

1) Caricatore bobina manichetta

2) Rullo allinea manichetta

3) Telaio telescopico con attacco cavallotti

4) Ruota portante

5) Parallelogrammo a carico variabile

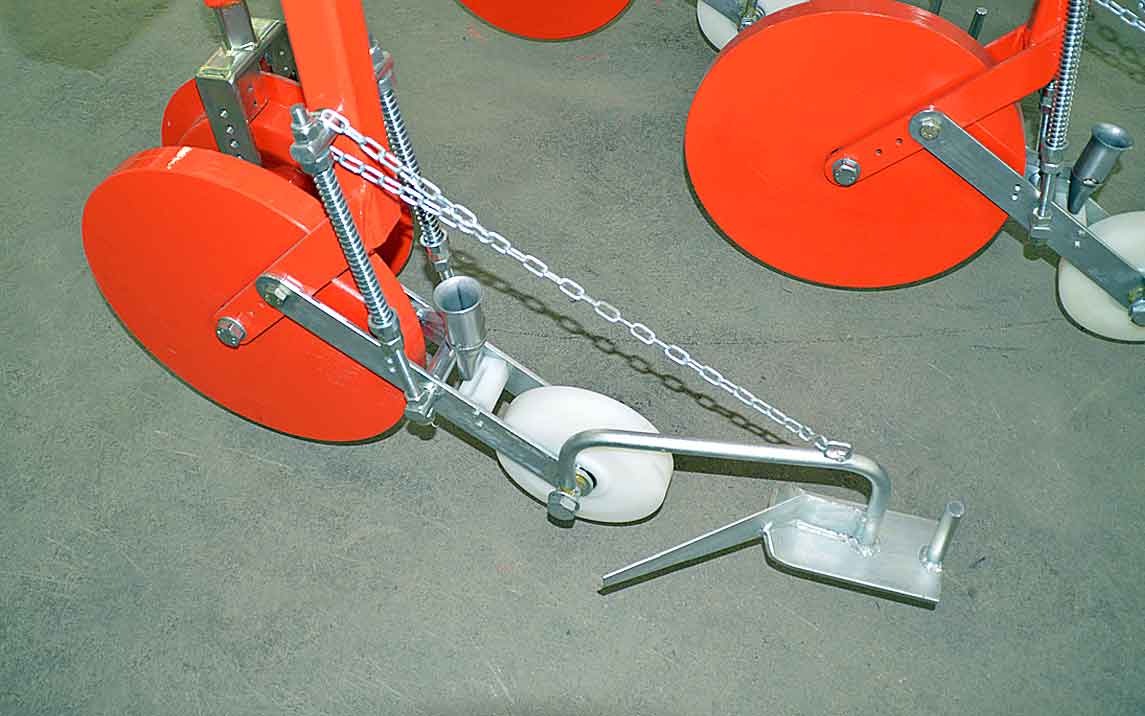

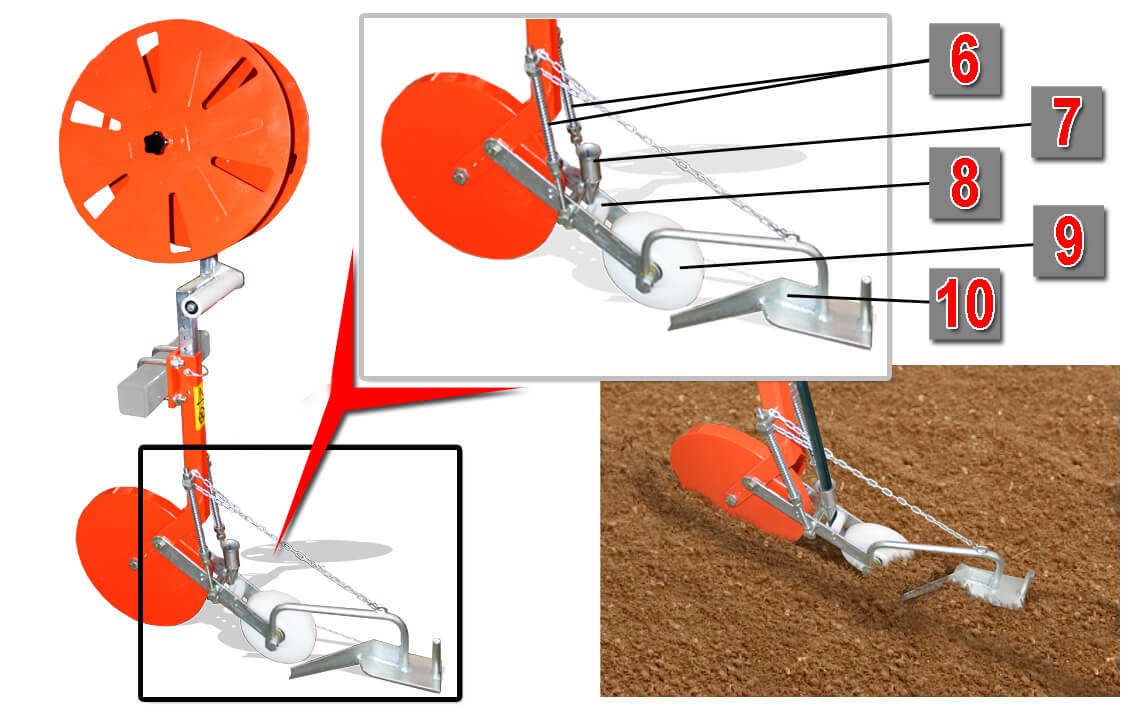

Il parallelogrammo a carico variabile, è costituito da:

6) Molle registrabili su ruota pressa manichetta.

7) Imbuto invito manichetta.

8) Passaggio calibrato manichetta,  ( pre schiaccia la manichetta prima di essere pressata dalla ruota pressa  manichetta).

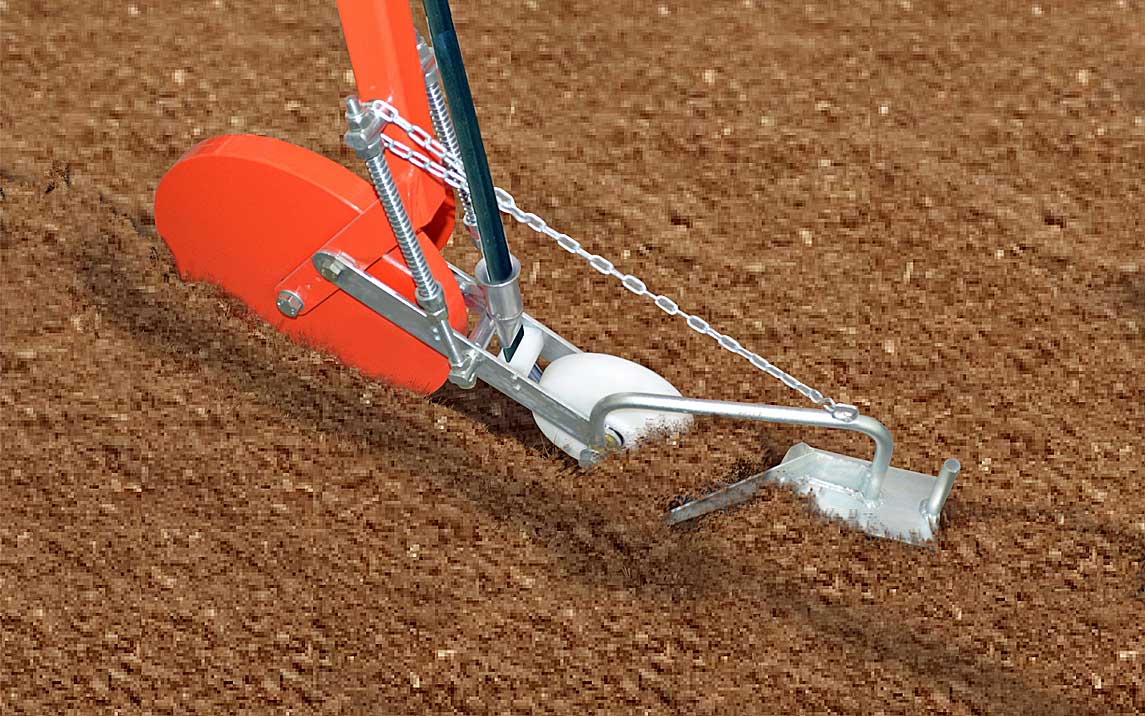

9) Ruota pressa manichetta (tiene bloccata     la manichetta mentre il rincalzatore posteriore la interra, ricoprendola di terreno).

10) Rincalzatore copri manichetta

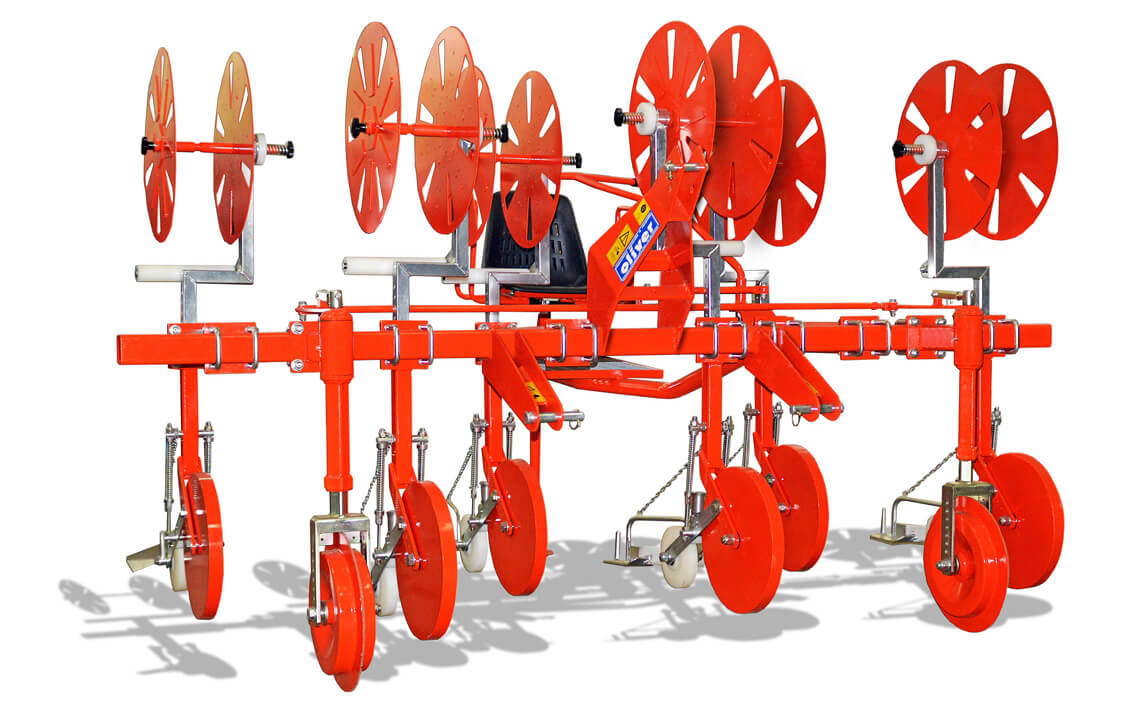

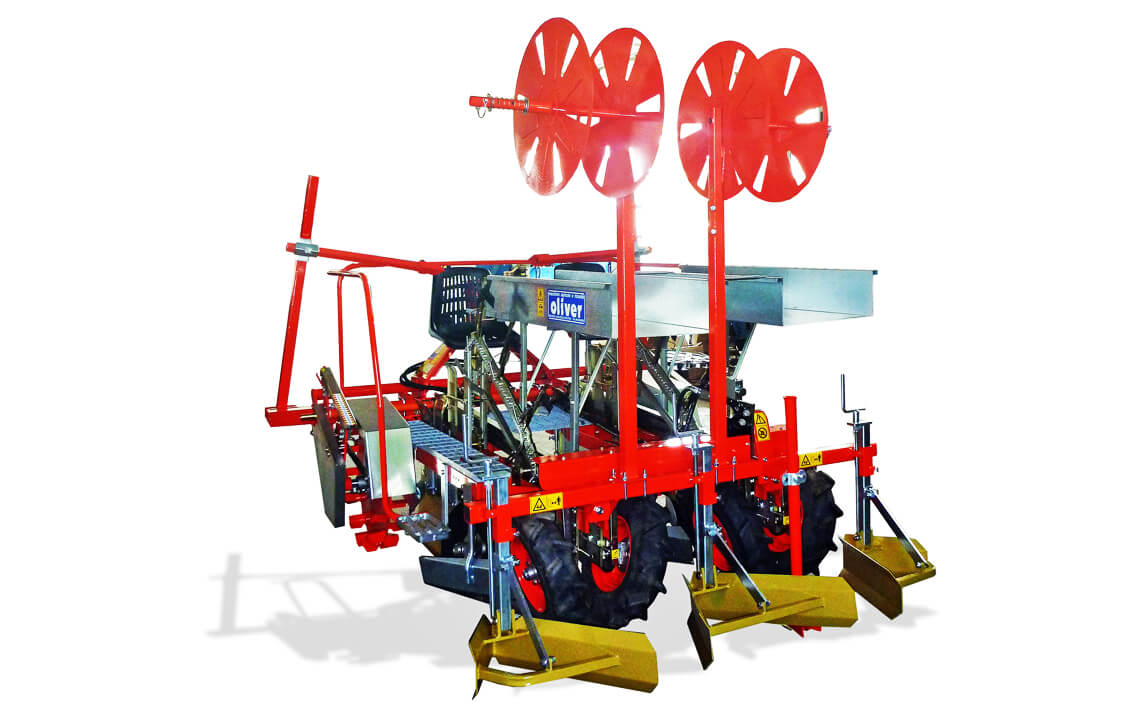

L’applicazione Stendi manichetta, viene allestita, a singola o multipla fila, sui telai Rotosatk, dove sono disponibili diverse soluzioni a seconda della richiesta del cliente..

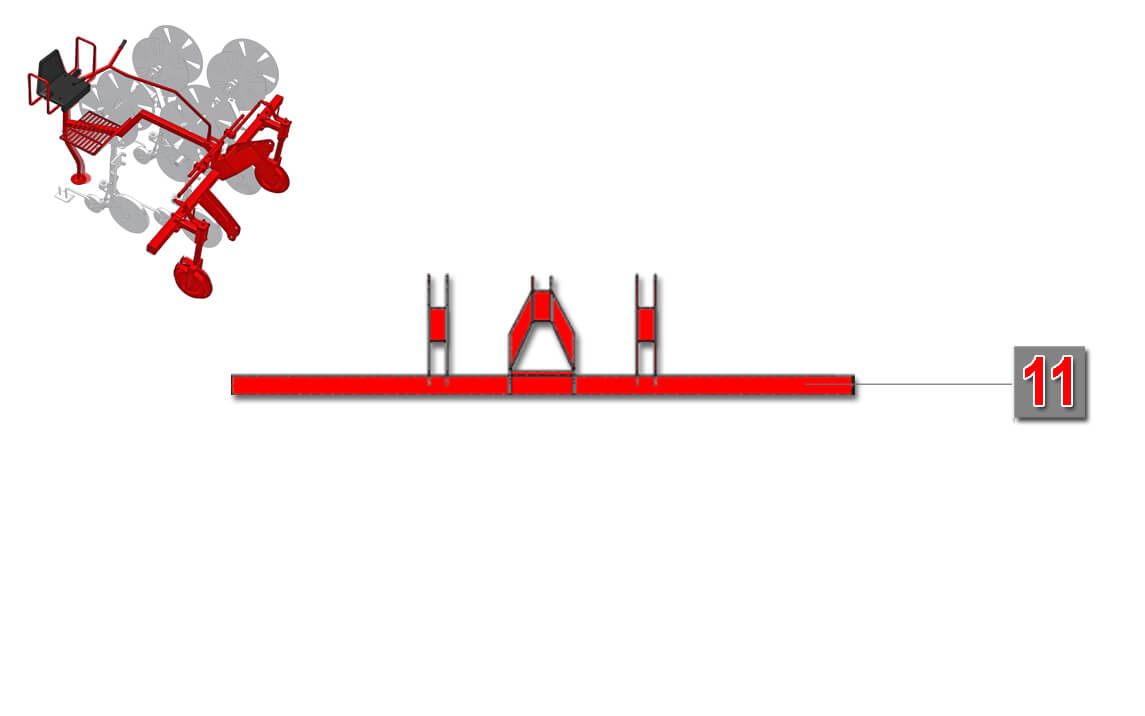

Telaio fisso

Comprensivo di attacco terzo punto, un solo telaio:

11) Larghezza telaio in cm:

240 / 255 / 300 / 400 / 520

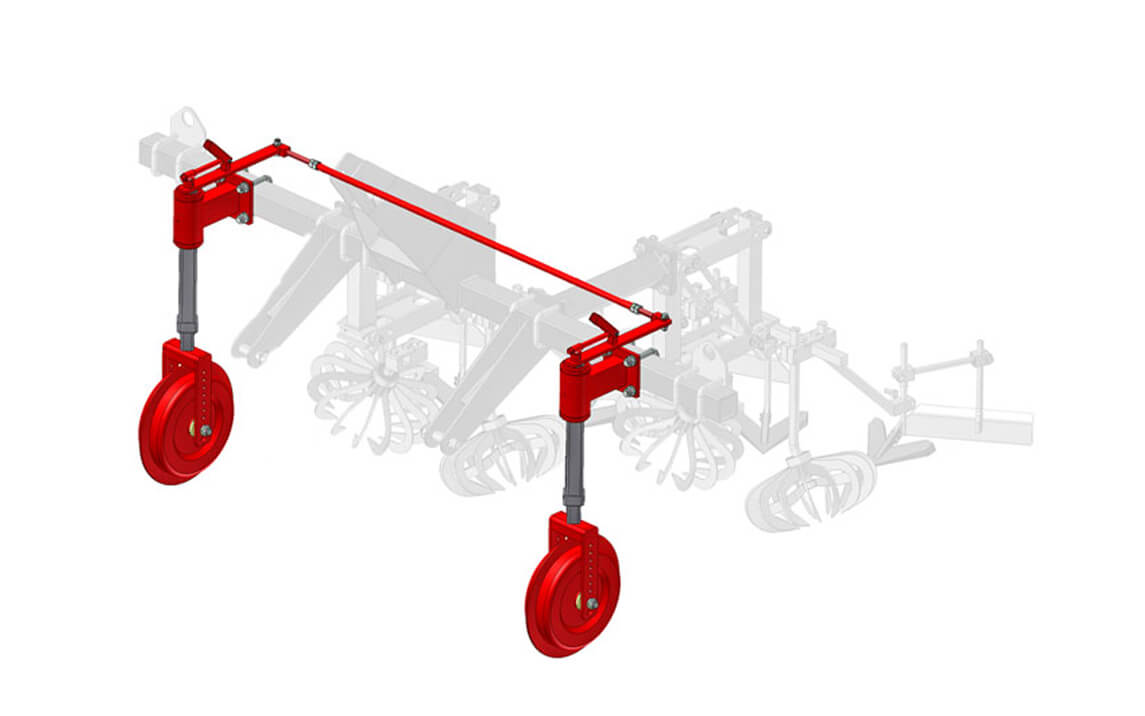

Guida fissa

Ruote direzionali fisse

Applicabile su telaio fisso mantiene l’allineamento della macchina, non permette correzioni come la guida mobile che prevede, invece,        una postazione guida con operatore .

Monta ruote crestate di varie dimensioni.

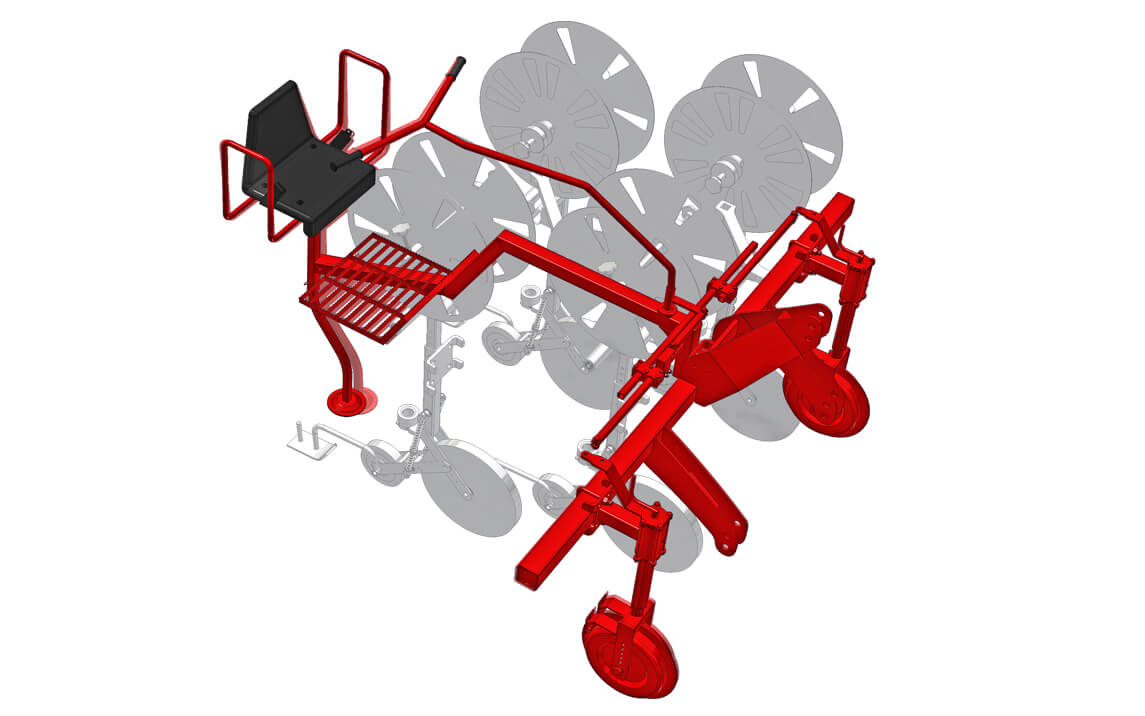

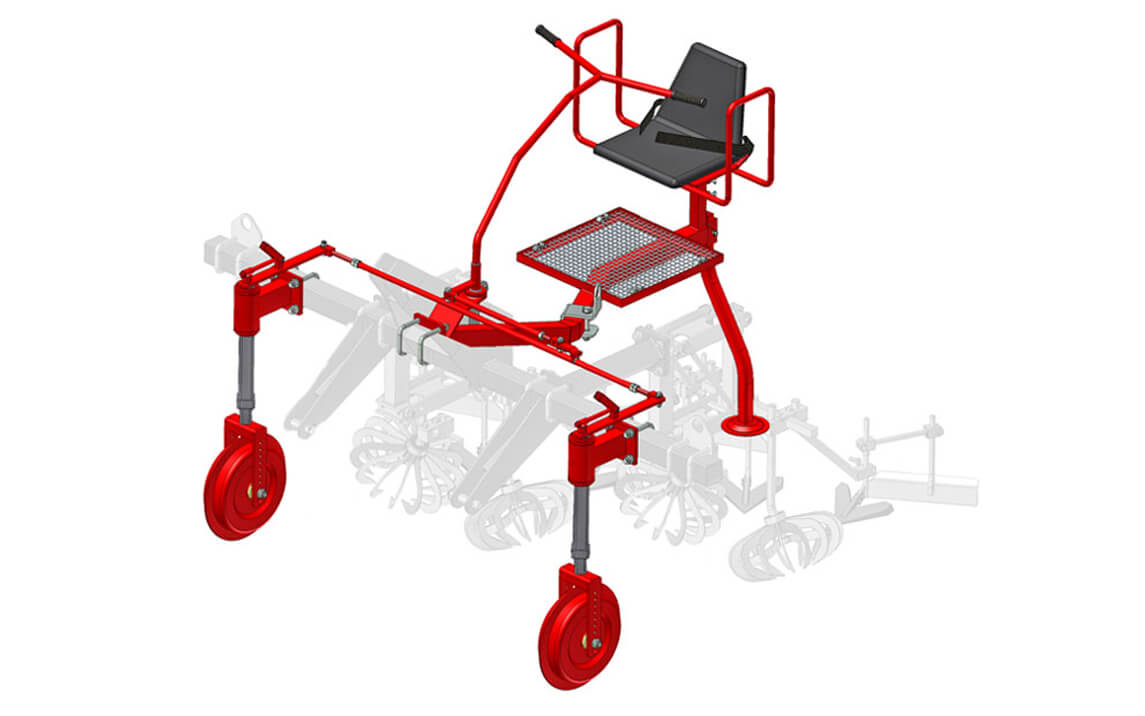

Guida mobile

Ruote direzionali orientabili

Manubrio di guida

Applicabile su telaio fisso, mantiene l’allineamento della macchina, agendo sull’apposito manubrio guidato dall’operatore seduto sulla macchina.

Monta ruote crestate di varie dimensioni.

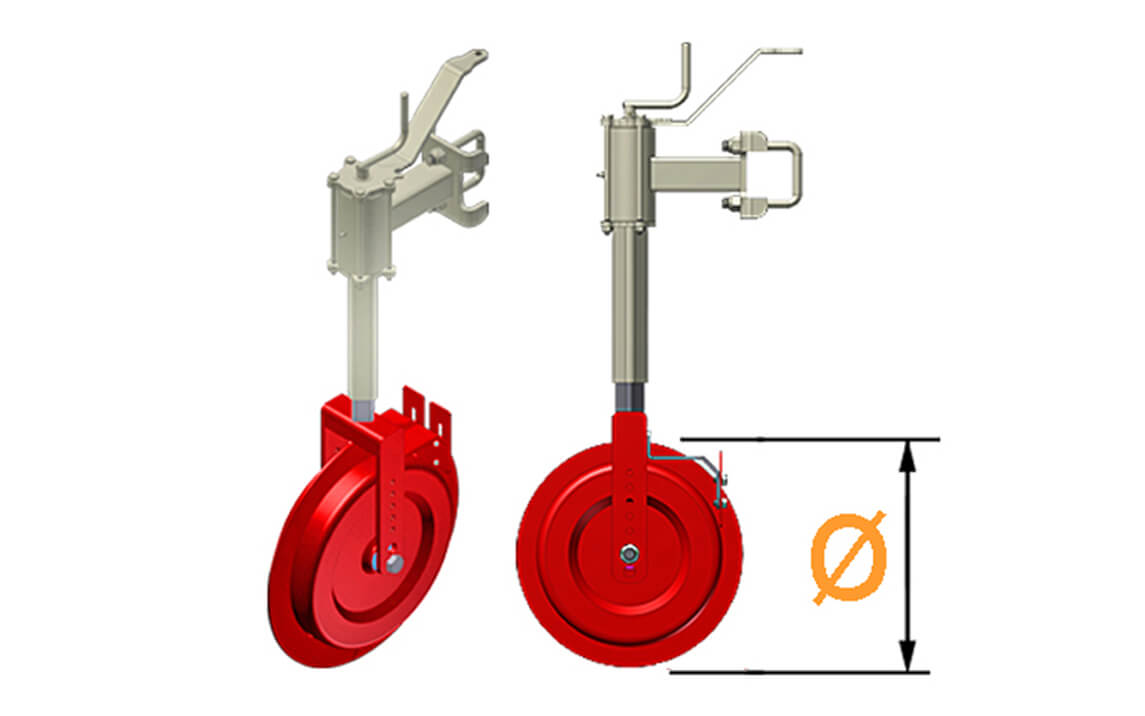

Ruote con cresta

Ruote con cresta

Applicabili su telaio fisso, telaio pieghevole, la cresta penetra nel terreno, mantenendo la direzionalità e la stabilità della macchina.

Diametri ruote da:

Ø 320 / 360 / 400 x 100 di spessore

Optional macchina:

Lista Optional

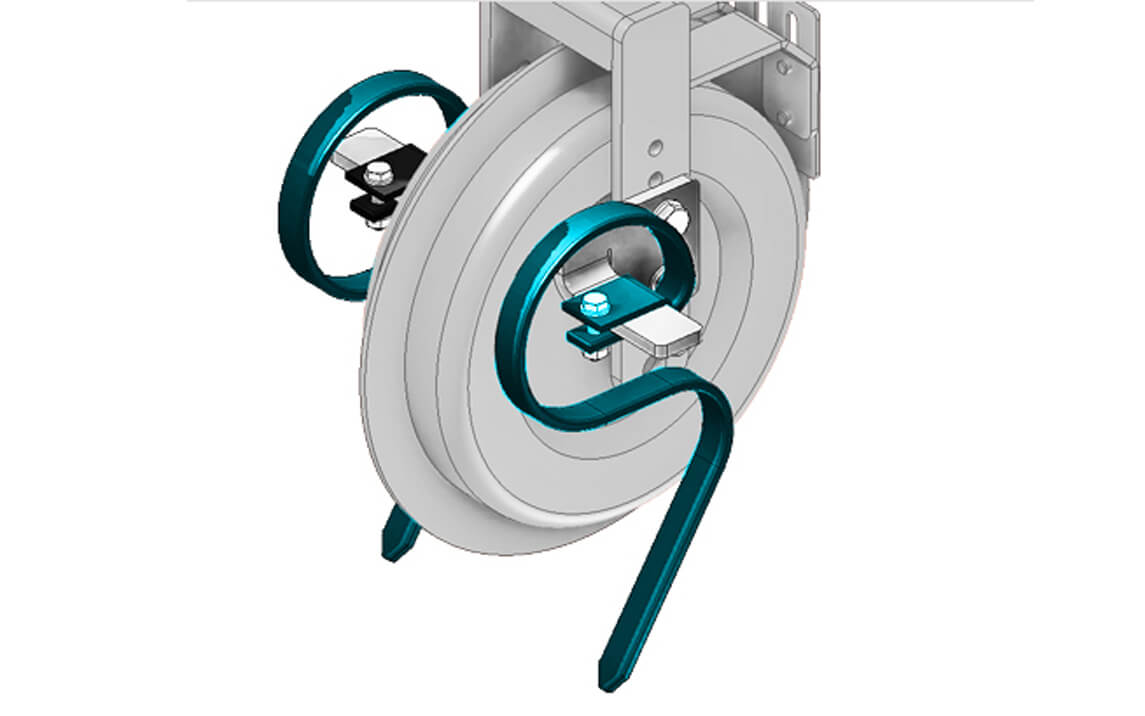

Molle flex

Montate su spuntoni collocati sulle ruote direzionali, sollevano e rompono la traccia del trattore.

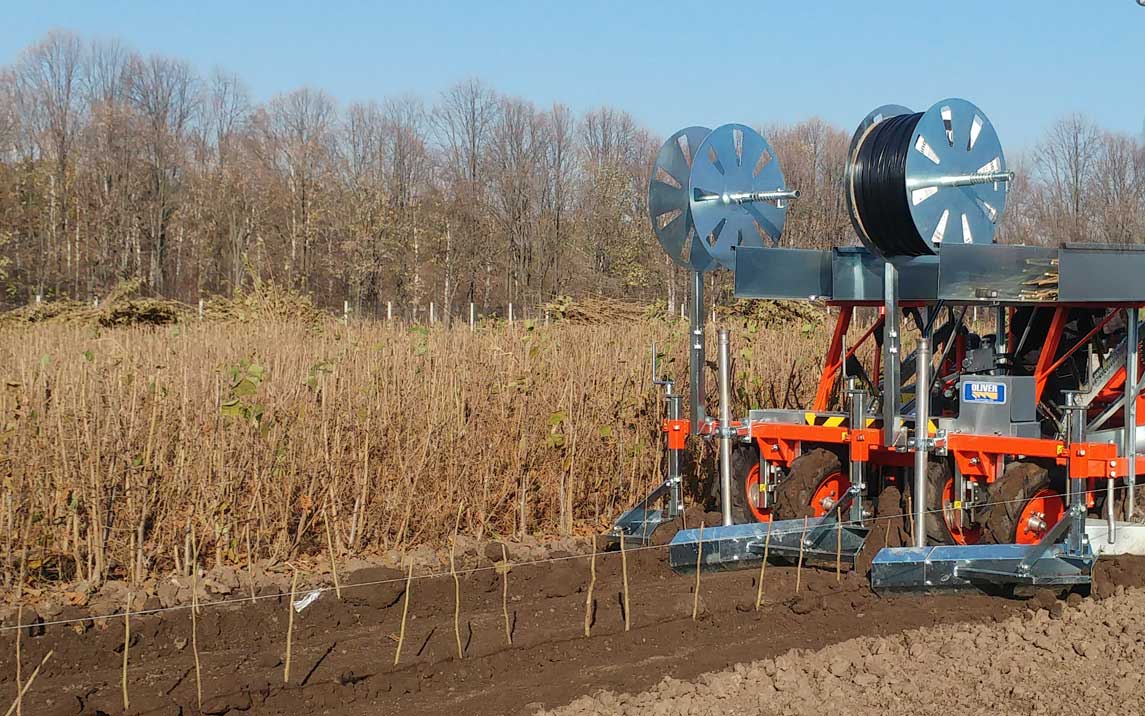

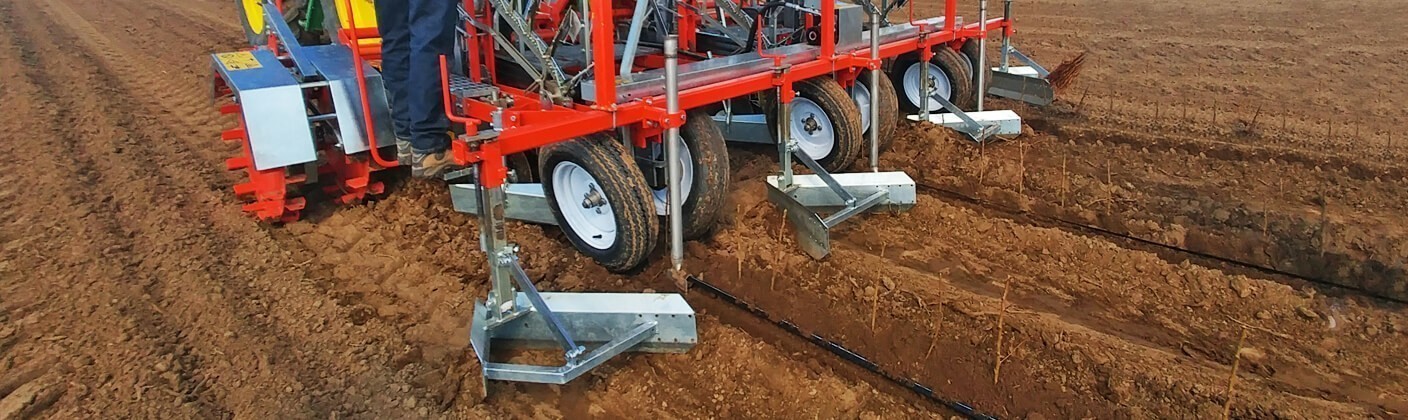

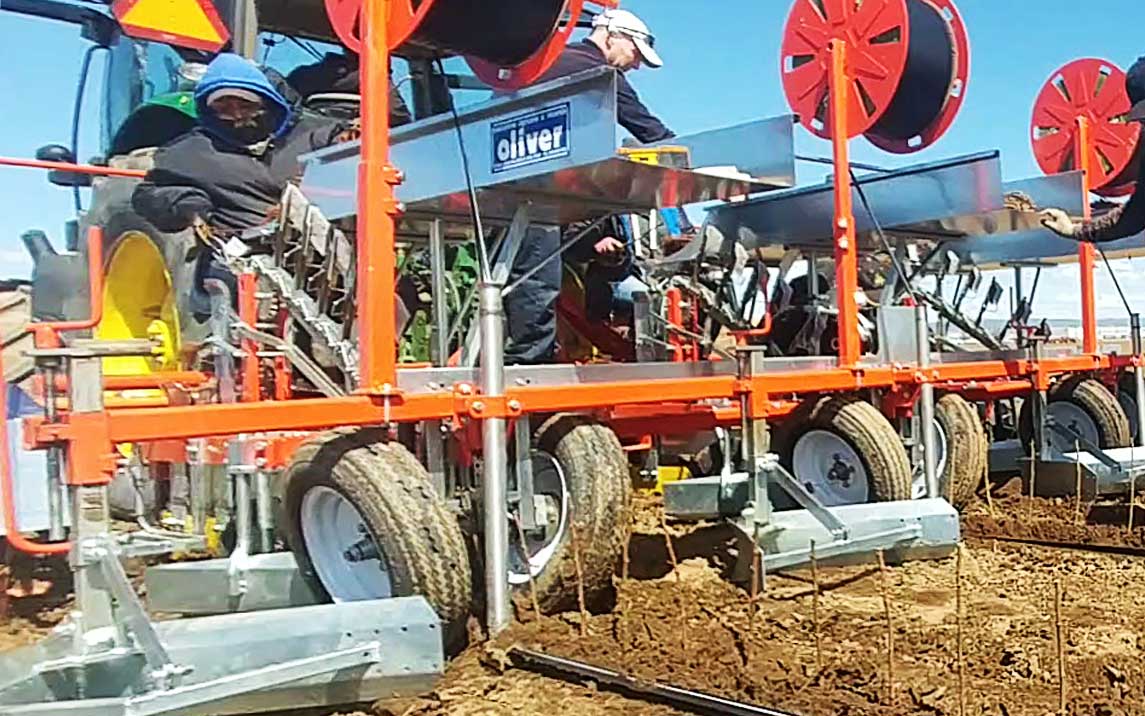

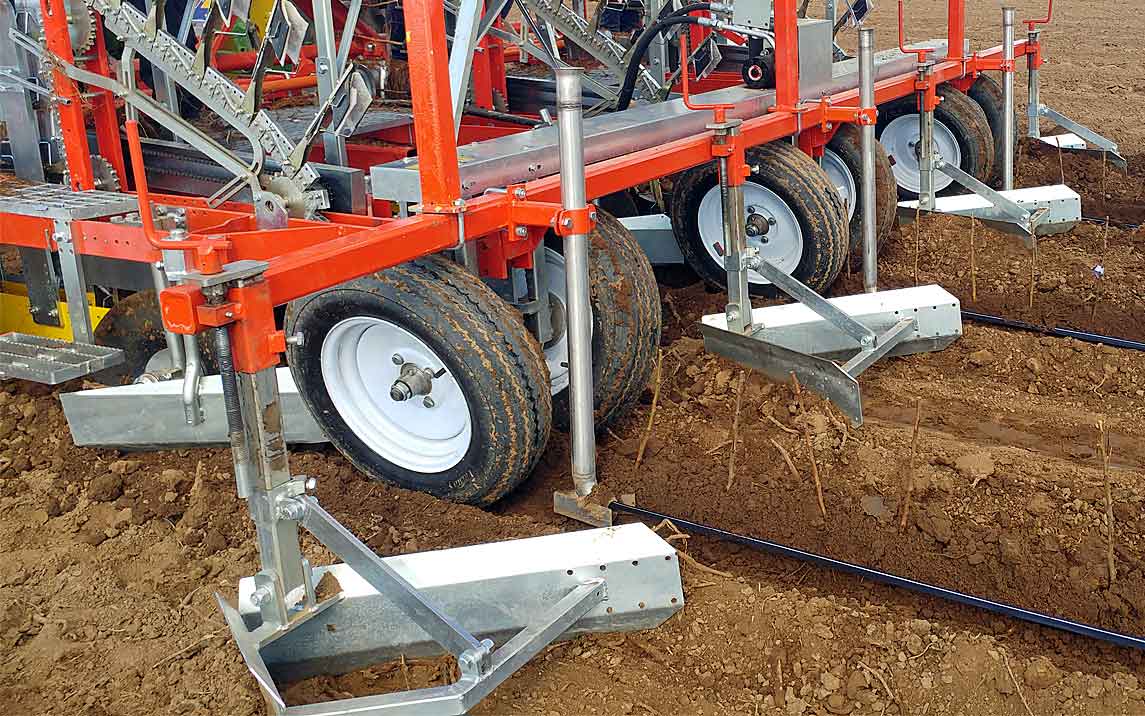

Foto macchina e lavorazioni:
