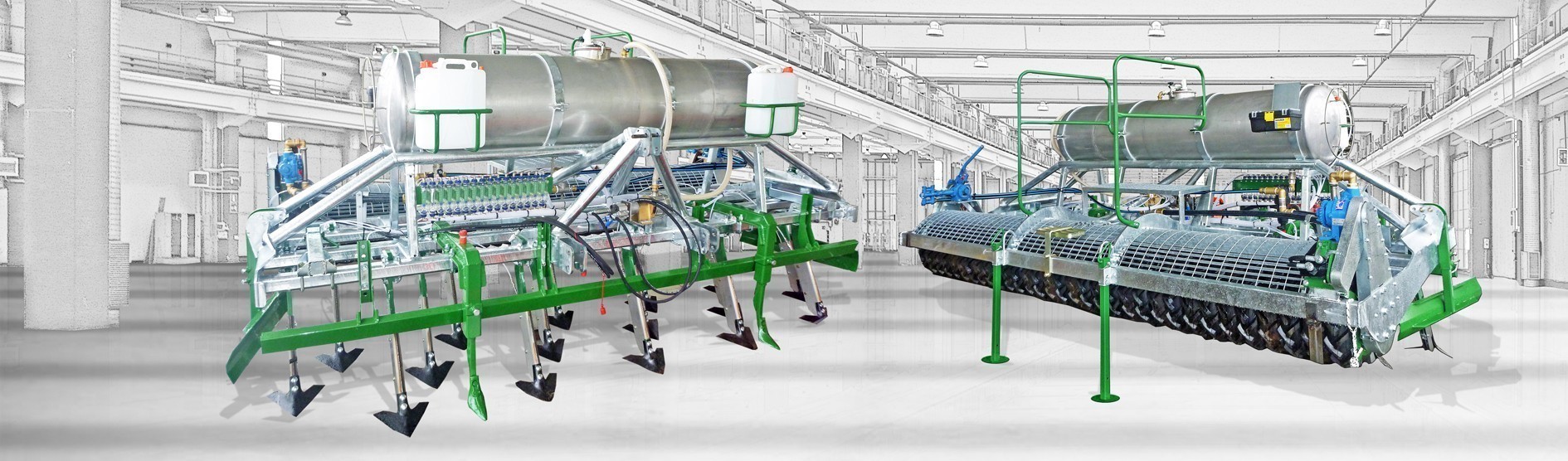

Localizzatrice LM

Praticità nelle applicazioni



La Localizzatrice LM è una macchina semplice che esegue la sterilizzazione del terreno con fumiganti liquidi.

Si adatta ad ogni tipo di terreno, grazie alla disponibilità di due modelli diversi di coltelli localizzatori.







Grazie ad una  combinazione di soluzioni :

-localizza il prodotto in profondità;

-compatta, trattenendo nel sottosuolo il prodotto fumigante;





Configurazione:

Caratteristiche tecniche

truttura e funzionamento

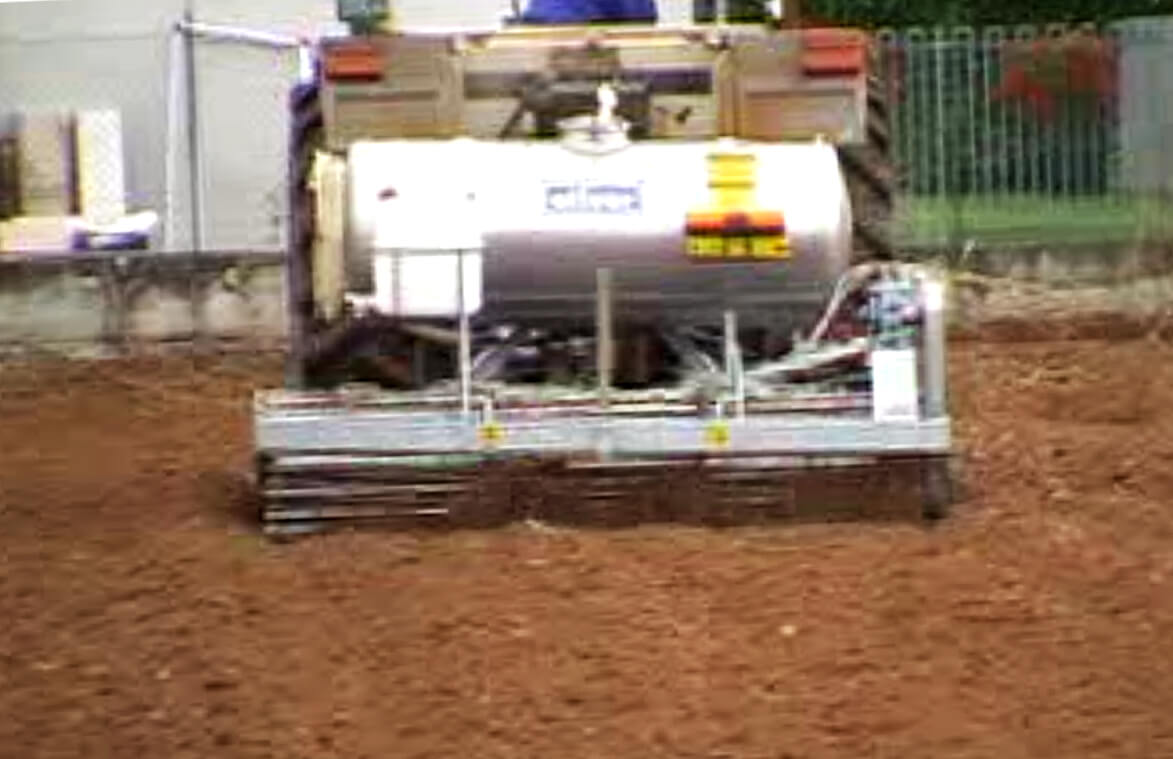

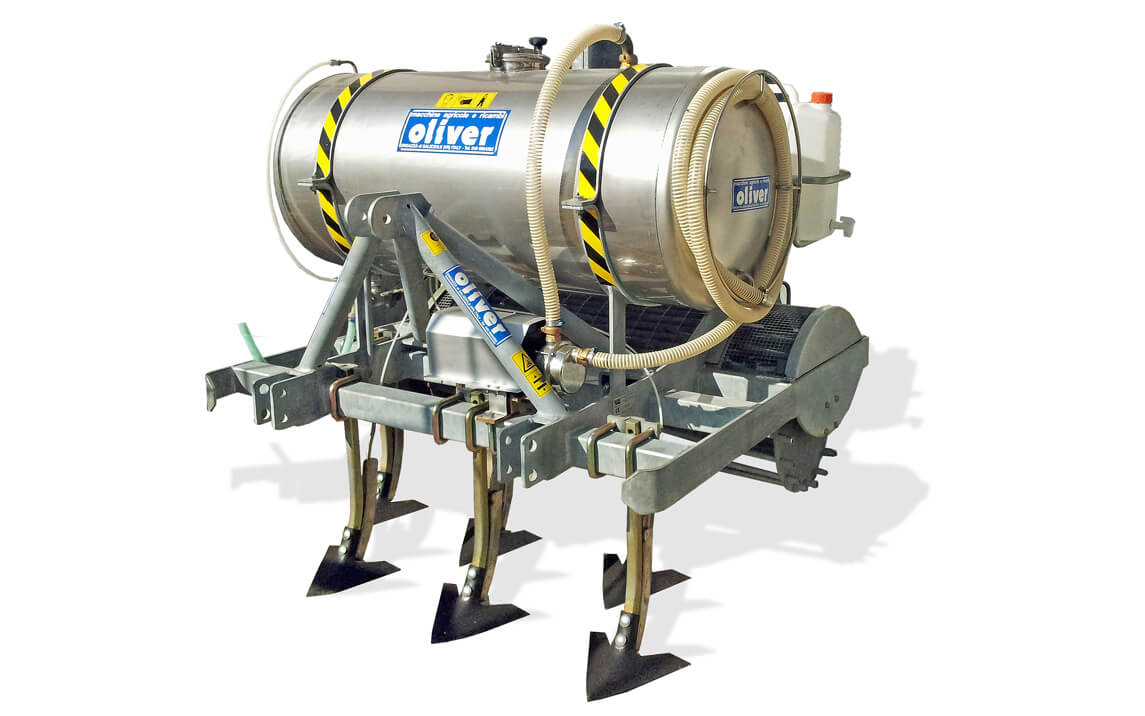

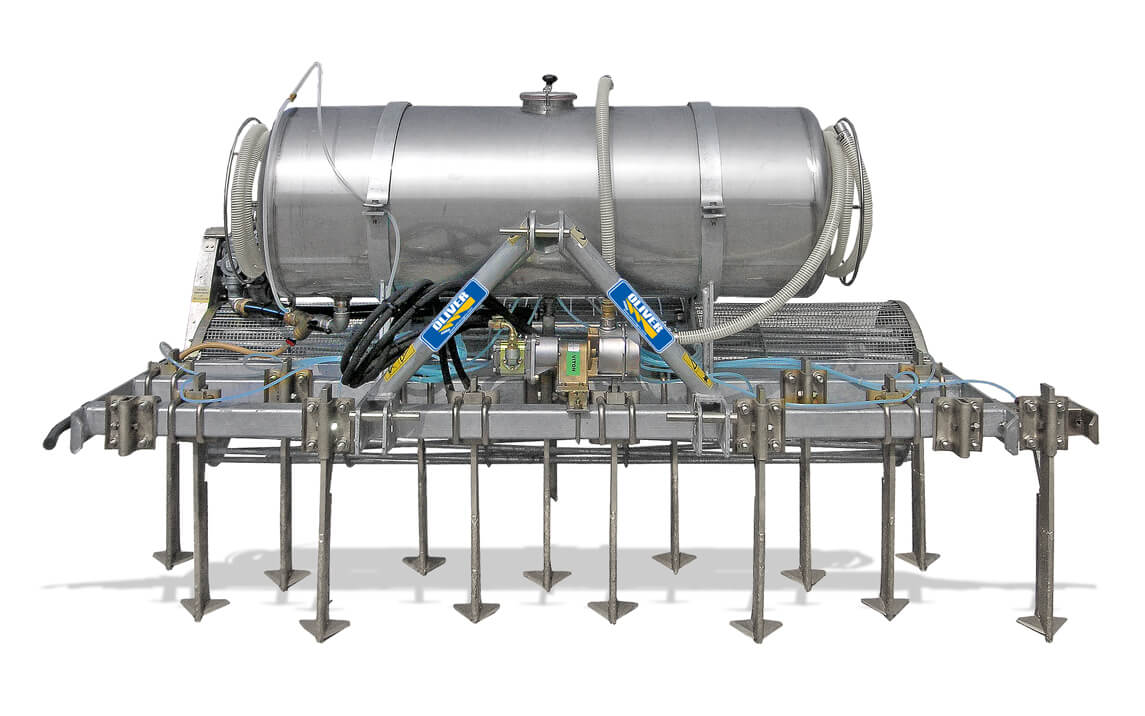

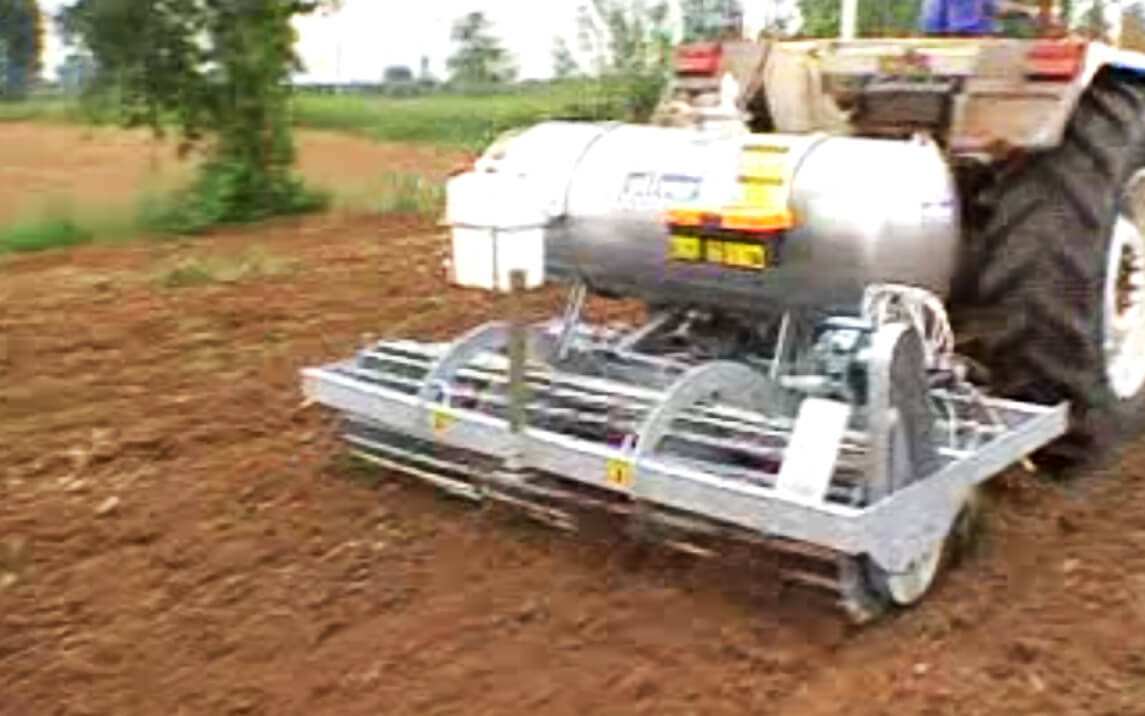

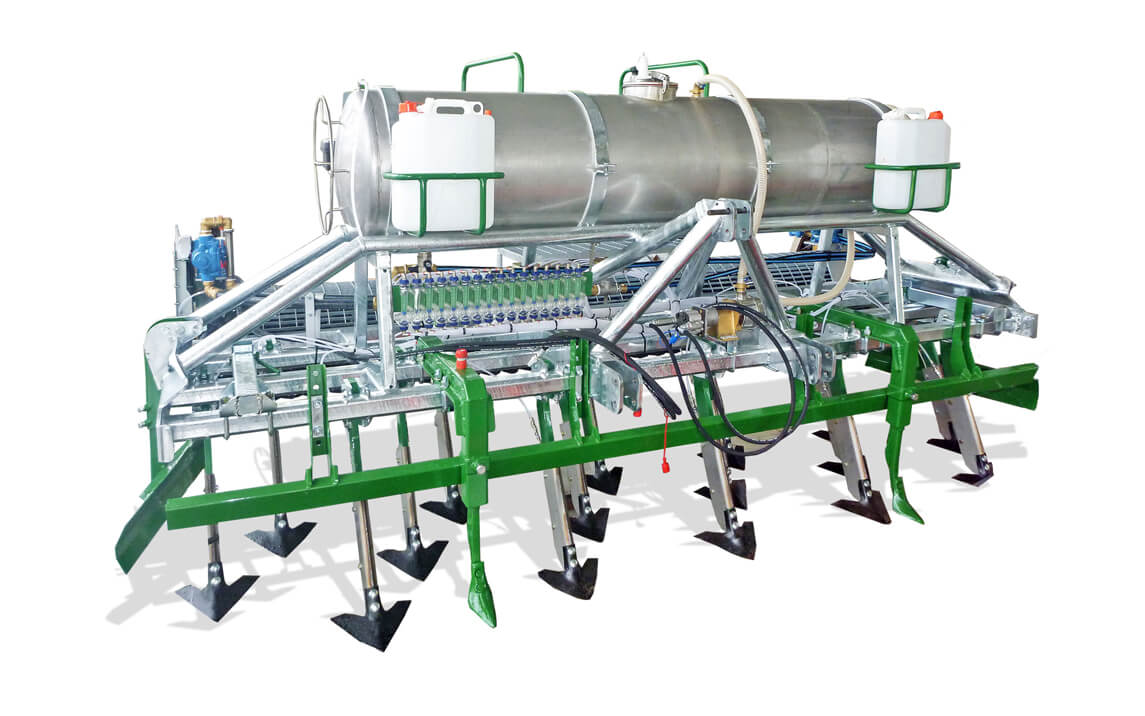

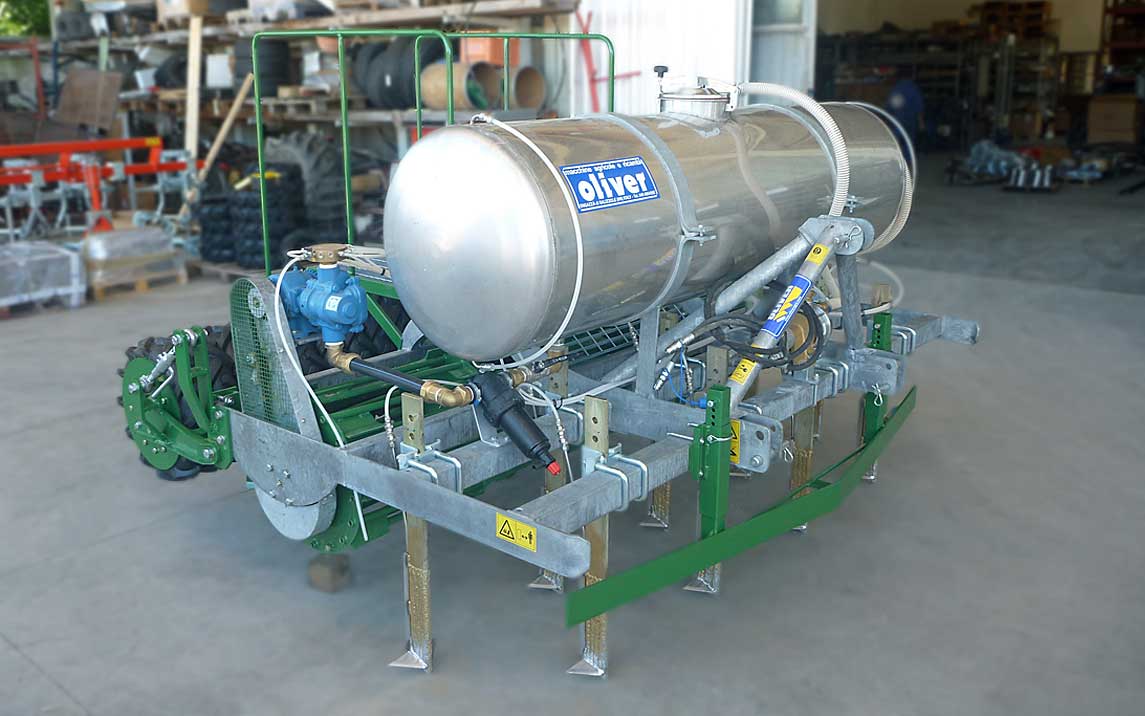

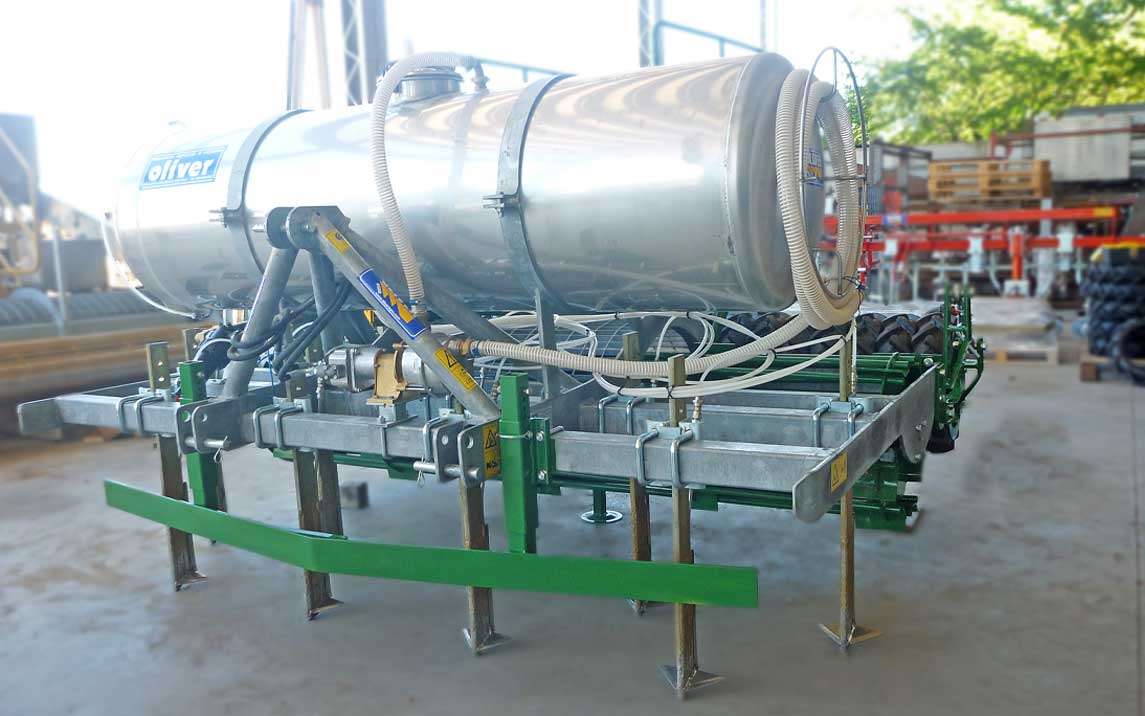

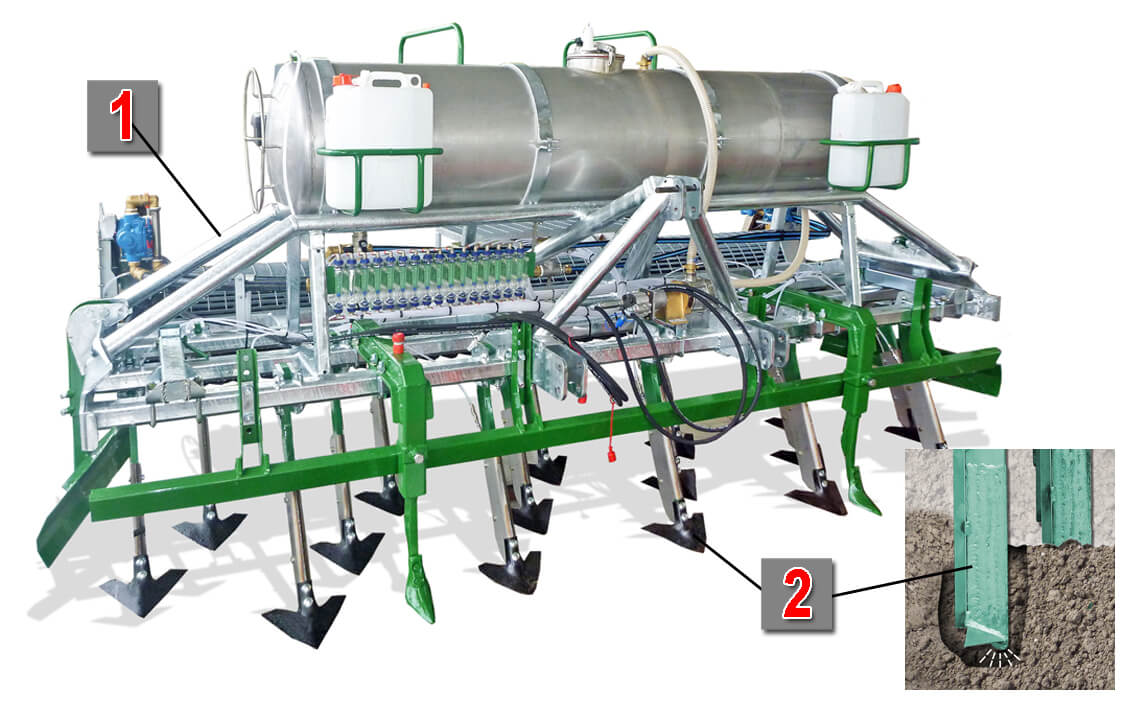

La Localizzatrice LM è una macchina trainata, costituita da  un telaio fornito di terzo punto (1) per l’aggancio al trattore. La larghezza del telaio va da un minimo di 1,5 mt a un massimo di 4 mt, secondo le esigenze del cliente.



Le ancore localizzatrici (2), subito posizionate nella parte anteriore della macchina, penetrano nel terreno ad una profondità variabile da 18 a 30 cm, dove localizzano il il prodotto nelle quantità previste.

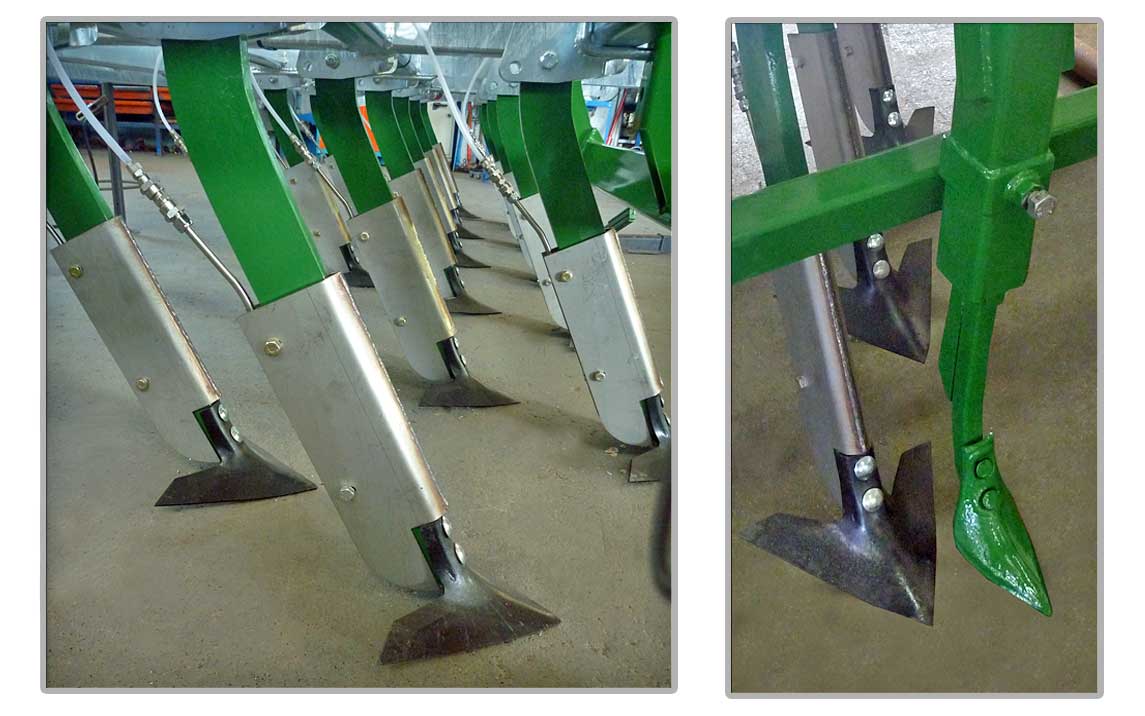

Disponiamo di due modelli di ancore localizzatrici:

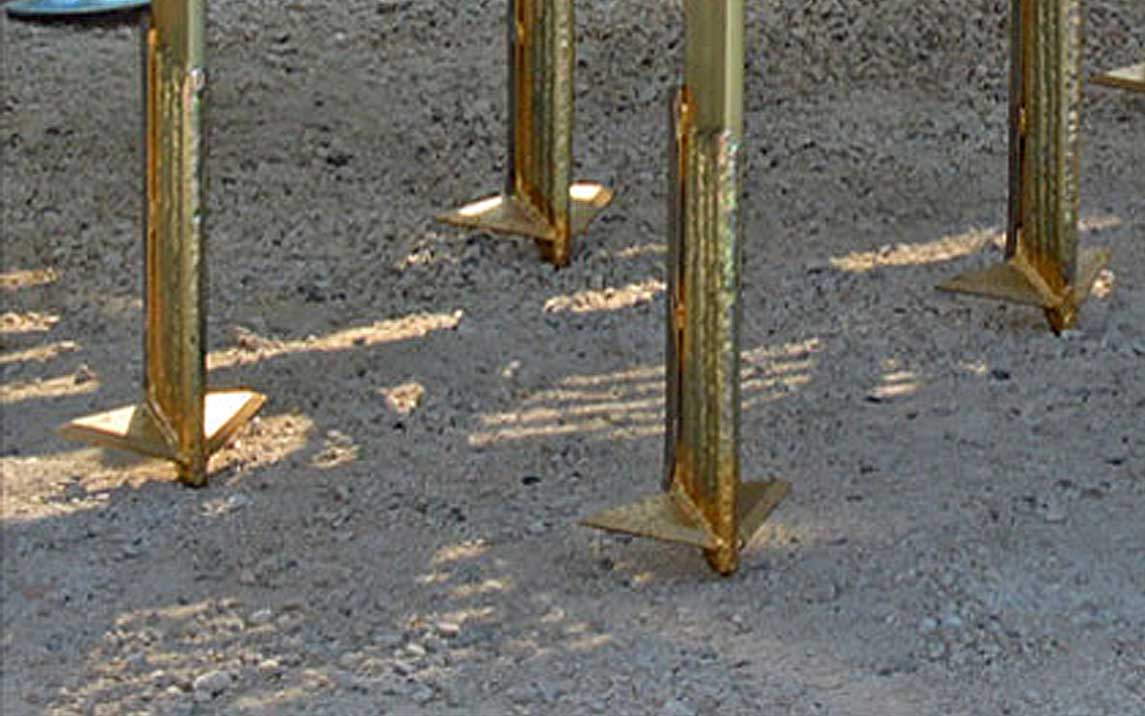

-Il modello “LT” (3), è indicato per operare su terreni sabbiosi.

In fase di lavoro, l’ampio vomere (4) apre una camera dove uno speciale ugello (5), spruzza a ventaglio il prodotto fumigante.

-Il modello “DUO” (6), è indicato per operare su terreni argillosi e particolarmente compatti.

In fase di lavoro, le speciali alette dell’ancora localizzatrice (7), frantumano il terrene creando una camera, dove un ugello con 2 fori laterali opposti (8), spruzzano un getto diretto di prodotto fumigante.

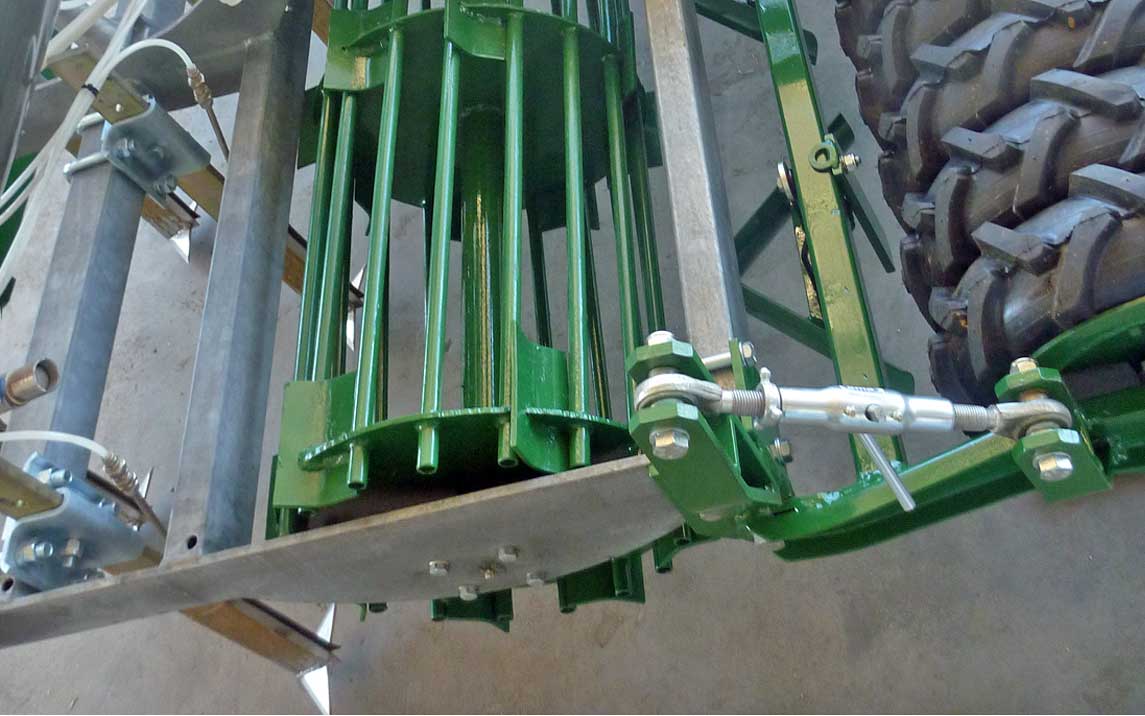

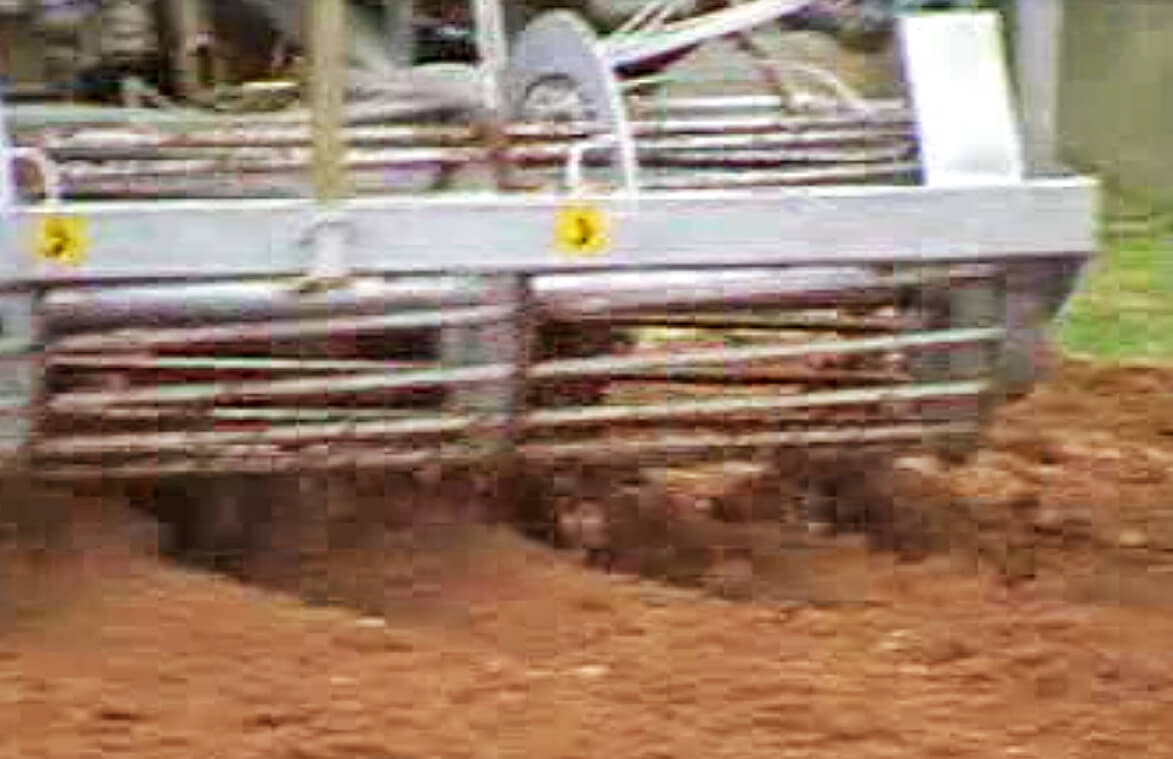

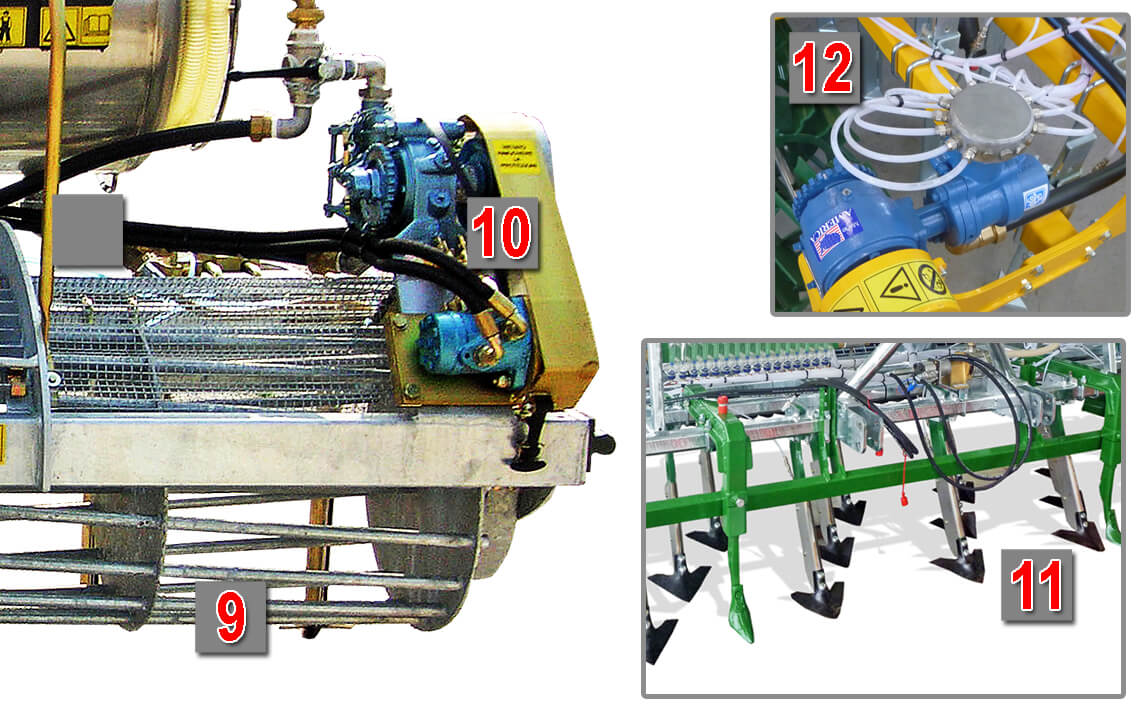

In coda la macchina si completa con un rullo a gabbia (9), lungo quanto la larghezza di lavoro dei coltelli localizzatori.

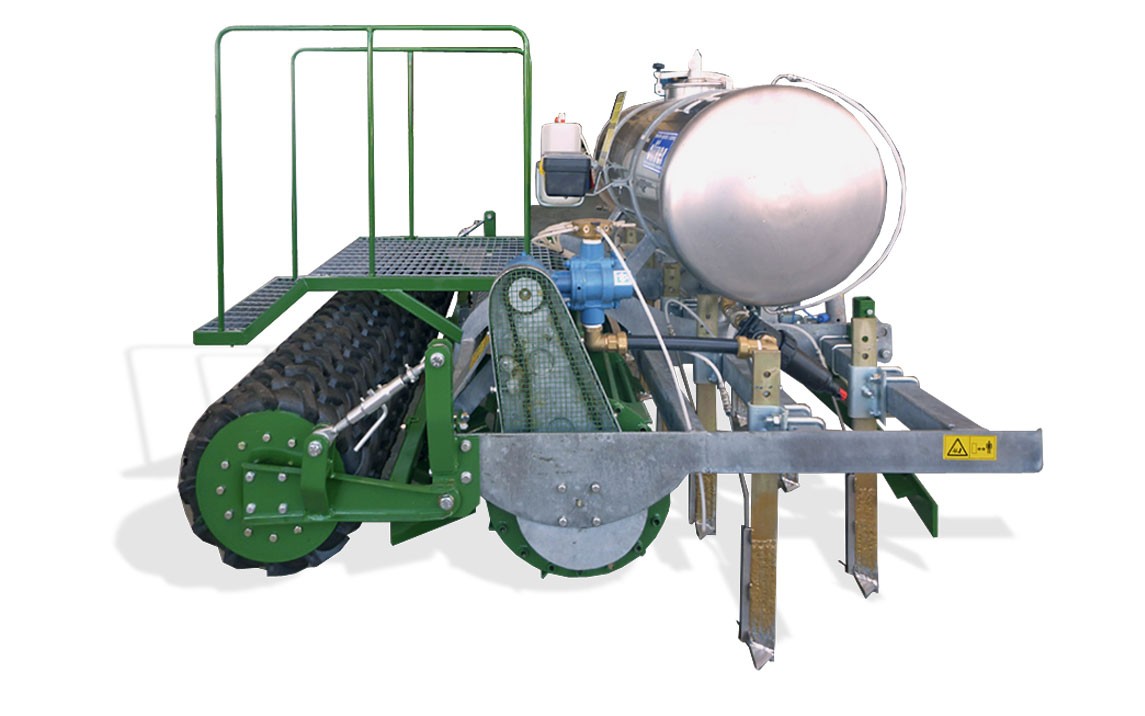

Oltre a ripristinate il terreno dopo il passaggio dei coltelli localizzatori, trasmette il moto alla pompa volumetrica (10), che a sua volta eroga tramite il distributore (12) il prodotto alle ancore (11).

La pompa volumetrica a portata variabile CDS – John Blue NGP 6055 o FU 551 (10) riesce ad erogare da 150-1900 Lt indipendentemente dalla velocità di avanzamento ed è collegata alla cisterna con raccorderia e tubi in acciaio inox, filtri sull’aspirazione e sul travaso.
L’azionamento avviene attraverso una trasmissione sul rullo o posteriore o anteriore.



Il range di portata del modello FU551: da 130 fino 550-600 Lt/Ha (indicata per Telone, Dicloropropene, 1.3D, Dd Soil)

Il range di portata del modello NGP 6055: da 300 fino 1.800/1900 Lt/Ha (Vapam, Metan Sodium,…)

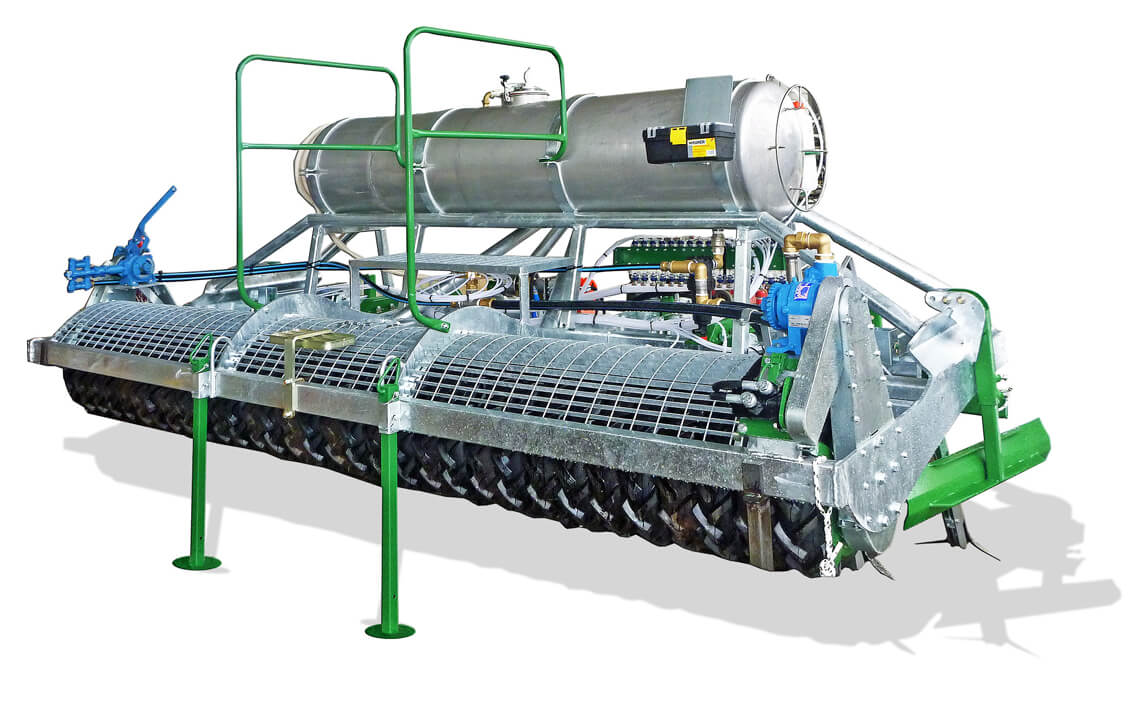

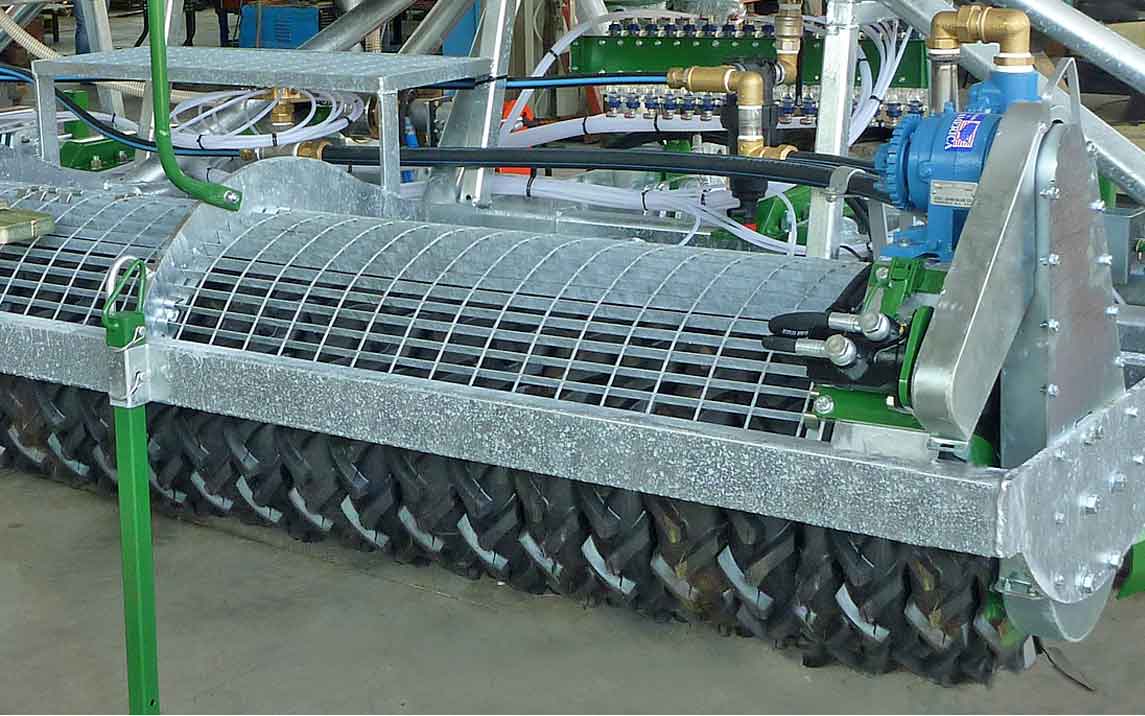

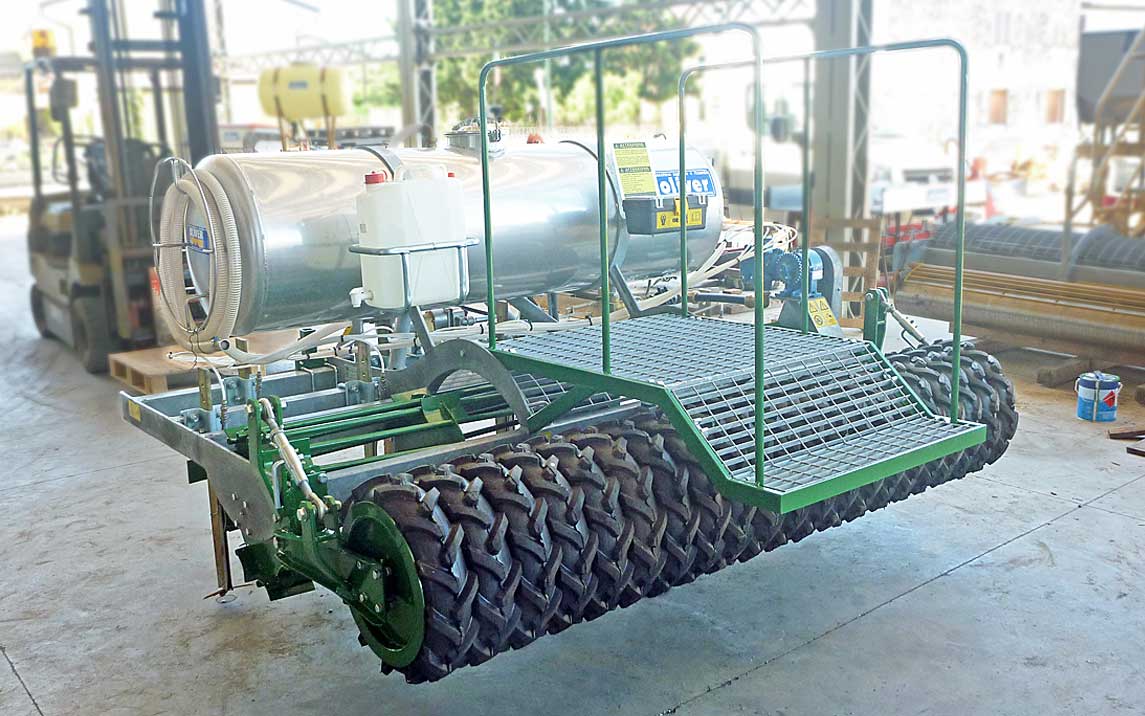

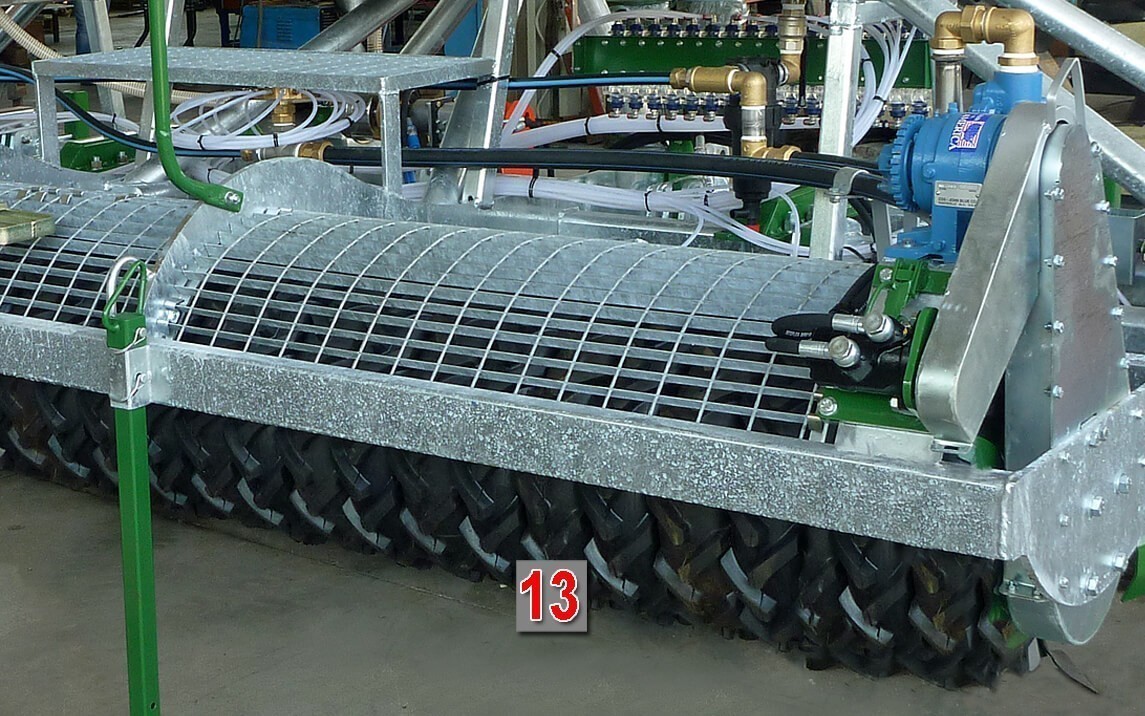

Sui terreni sabbiosi, dove la presa del rullo a gabbia standard potrebbe non essere sufficiente, montiamo il Rullo Packer (13), costituito da pacchi di pneumatici tipo palude.

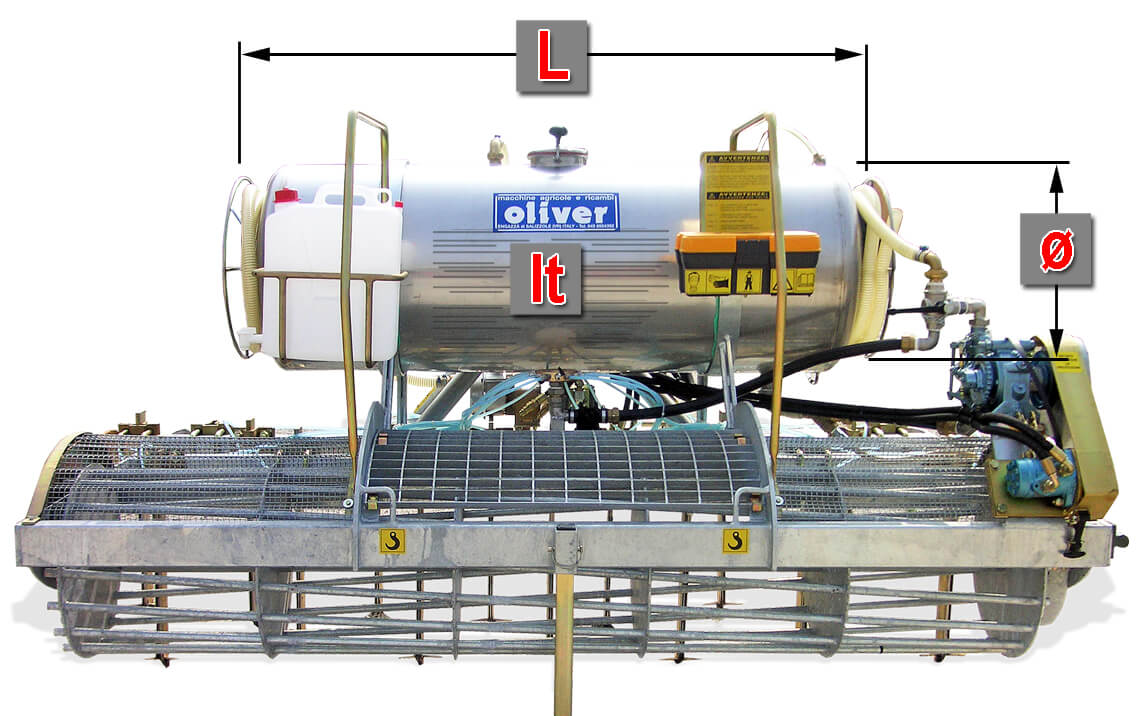

La cisterna prodotto è disponibile nelle seguenti combinazioni:



ø600 x L1000 =  320 lt

ø600 x L1250 =  390 lt

ø600 x L1500 =  460 lt

ø600 x L2000 =  600 lt

ø600 x L2500 =  730 lt

ø600 x L3000 =  880 lt

ø500 x L1000 =  220 lt

ø500 x L1250 =  260 lt

ø500 x L1500 =  320 lt

ø500 x L2000 =  410 lt

ø500 x L2500 =  500 lt

ø500 x L3000 =  600 lt

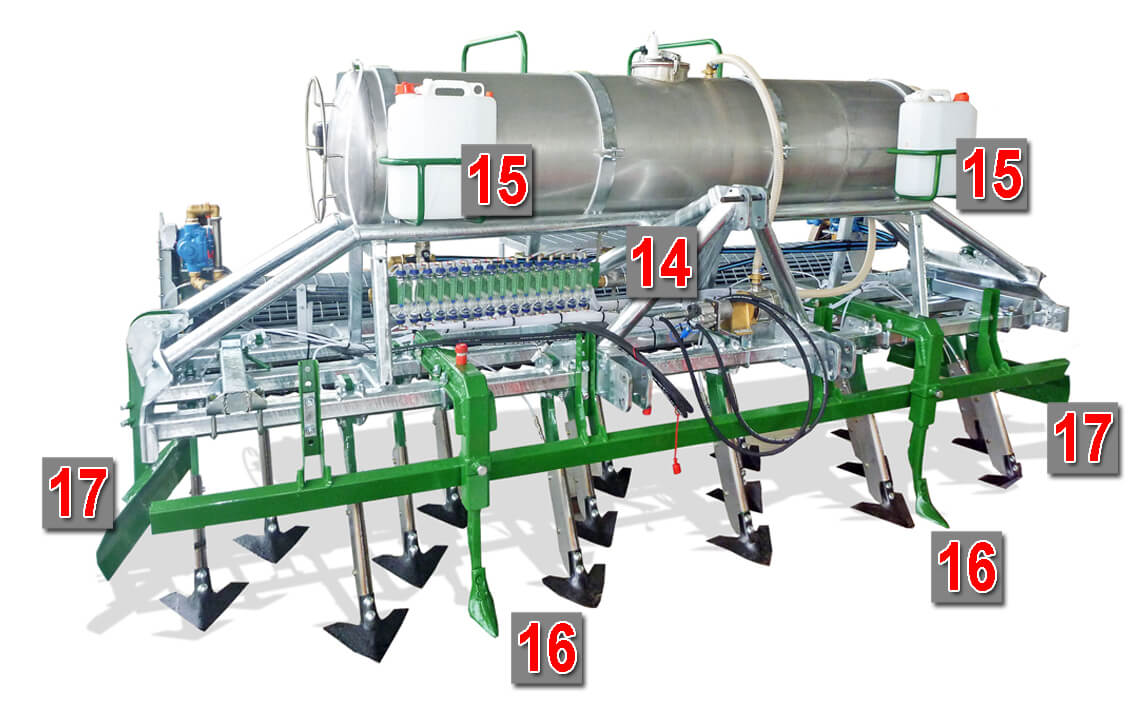

La macchina è completa di pompa di travaso (14), che si utilizza per il travaso del prodotto dai fusti alla cisterna. Viene utilizzata inoltre per eseguire il lavaggio della cisterna.

Sempre presente una/due tanica lava mani (15).

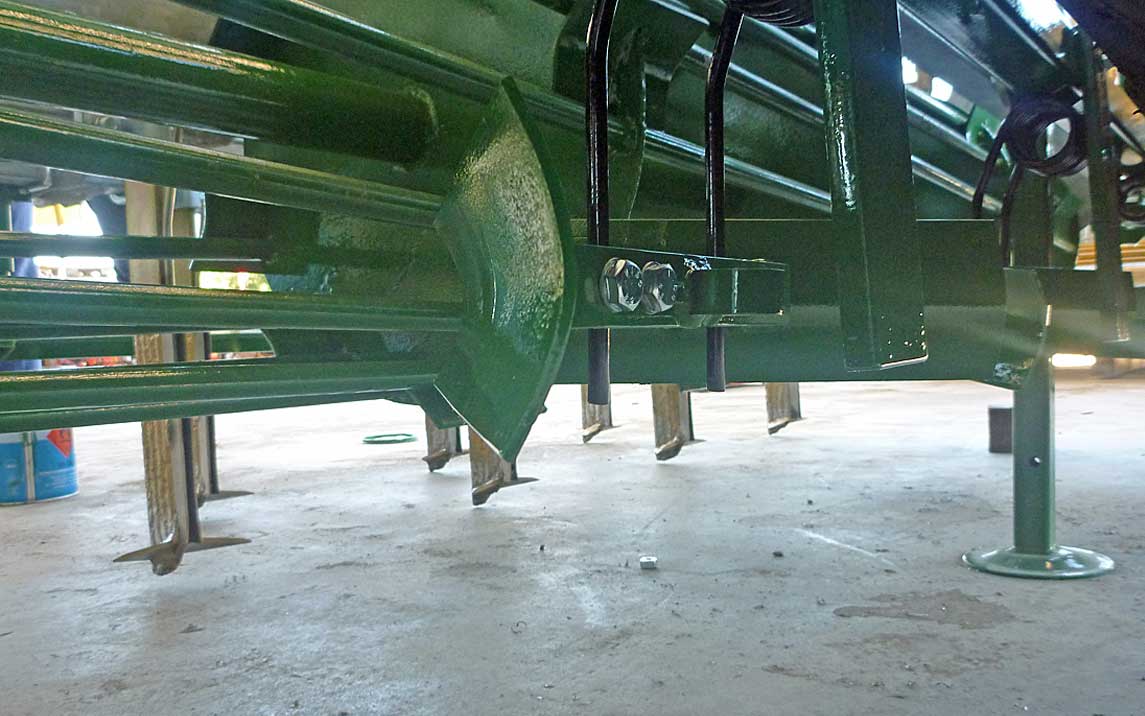

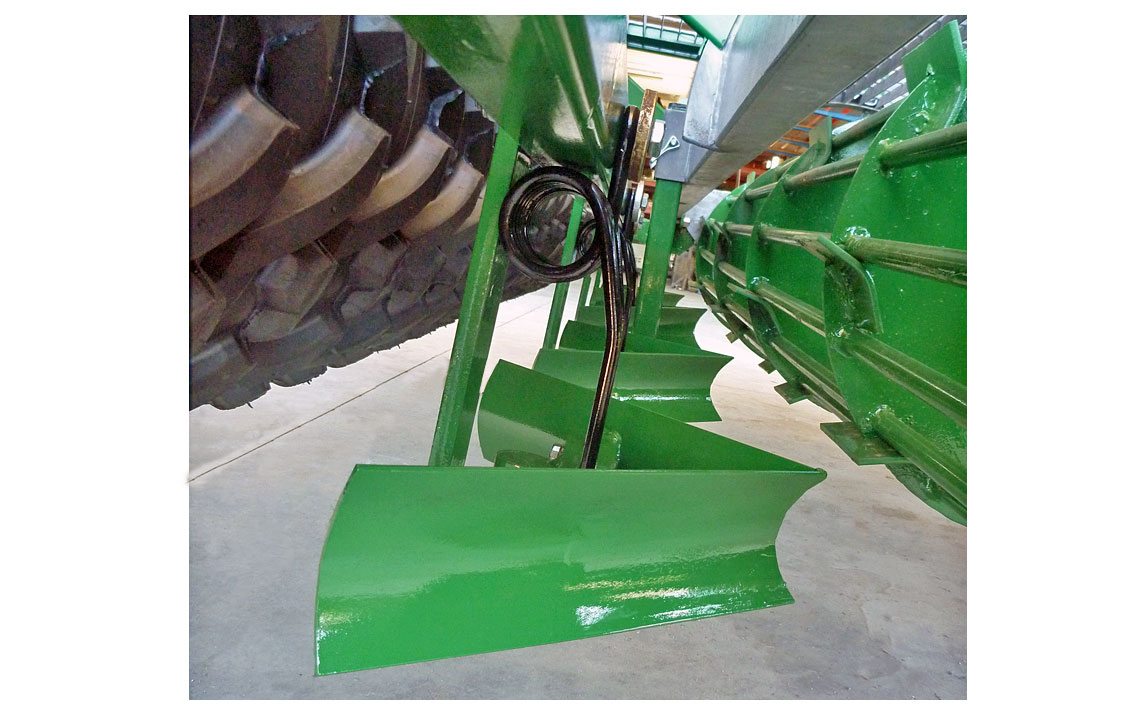

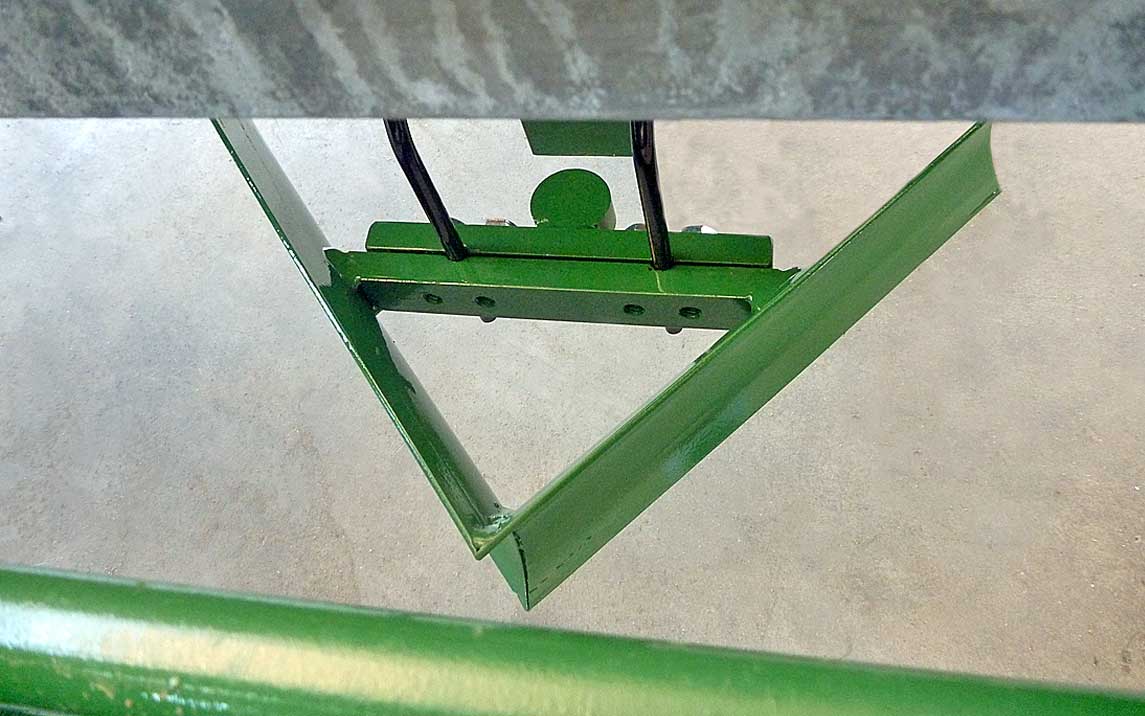

Dove richiesto, possiamo montare dei rompi traccia del trattore (16) e dei rincalzatori (17) .

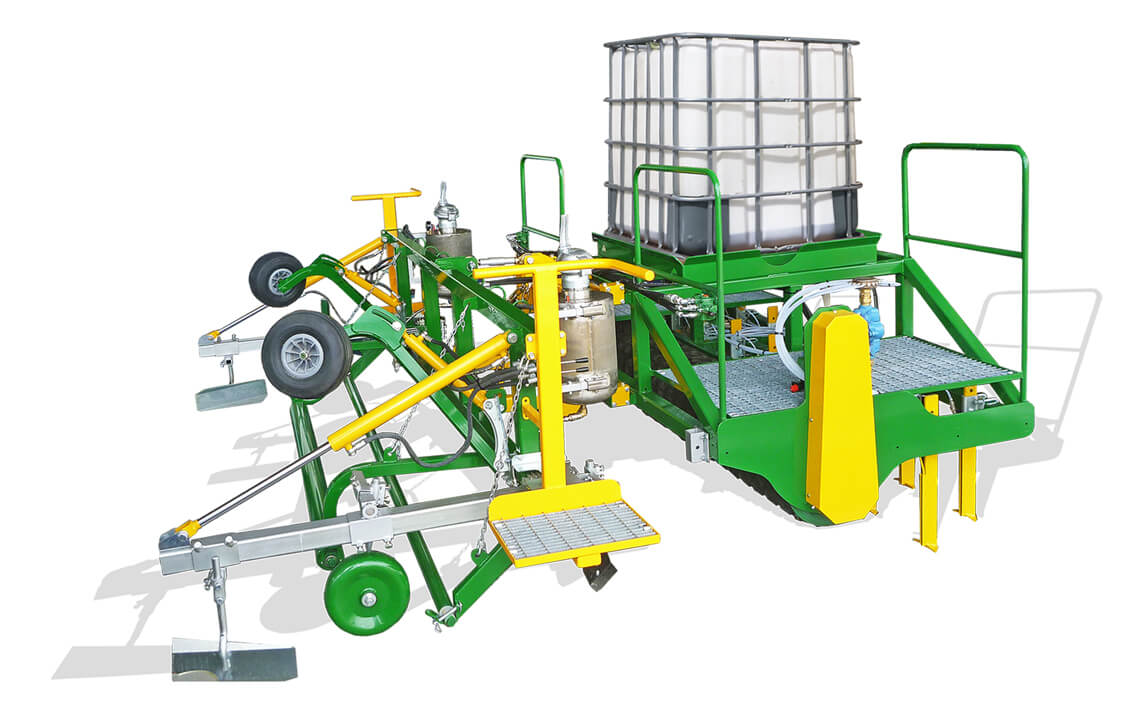

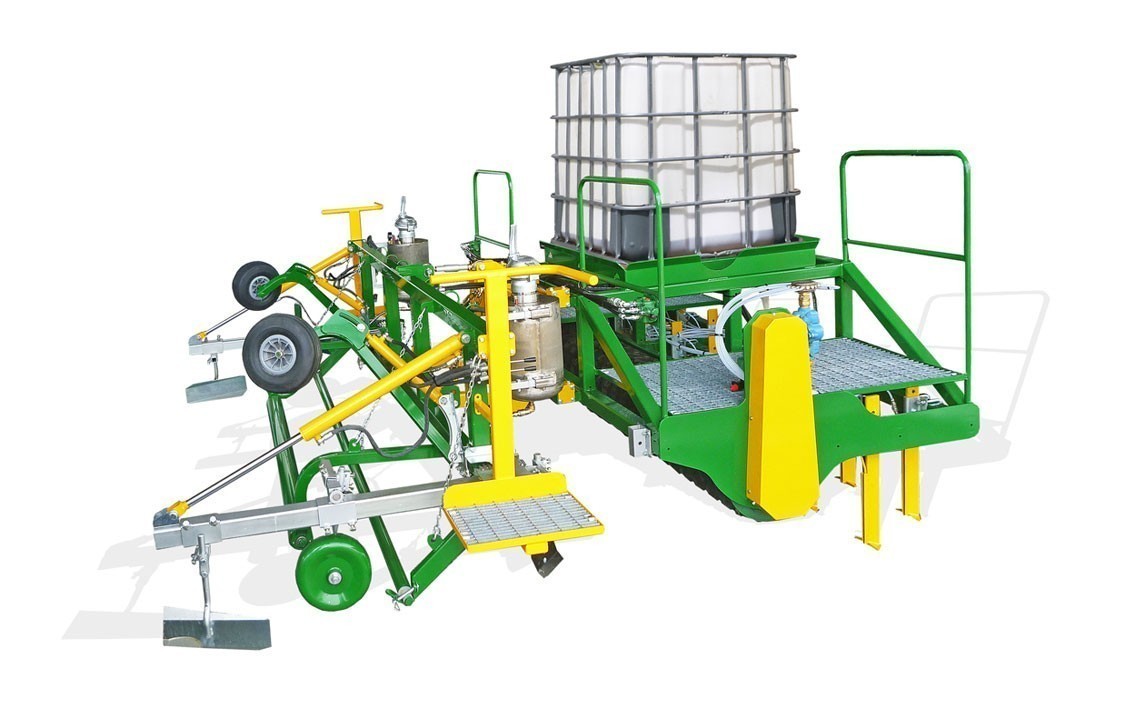

La Locallizzatrice LM, è disponibile con la predisposizione per la cisterna 1000 l  al posto della cisterna in acciaio.

Nell’immagine una versione allestita di stendi incolla nylon.

Optional:

Lista Optional

Flussometro

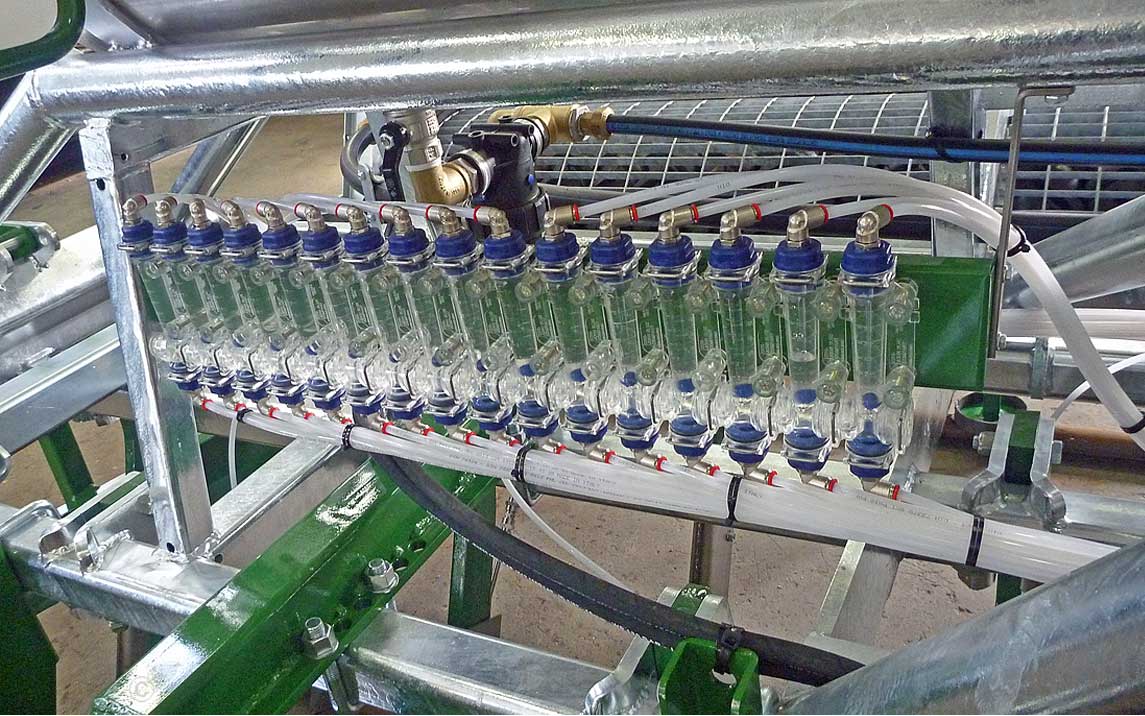

Se si vuole monitorare la regolarità del flusso del prodotto fumigante, su ogni singolo coltello localizzatore, si possono montare dei flussometri (18).

Trasparenti e muniti di scala graduata, possiamo comparare in tempo reale la regolarità del flusso del prodotto fumigante.

Contalitri PONY FLOW 4

Strumento di misurazione e lettura di quantità liquide (19) con segnale in uscita ad intermittenza temporizzata.

Collegato ad un contalitri visualizza la portata in tempo reale e la portata totale.

Possiamo impostare la quantità desiderata per avere un segnale in uscita gestito da un temporizzatore programmabile. Questa funzione avviene ad ogni multiplo della quantità impostata.

Disponibili diversi modelli
