Fumigatrice New Velox

Studiata per la IV gamma





La Fumigatrice New Velox esegue la sterilizzazione del terreno con prodotti fumiganti liquidi contro nematodi, funghi e infestanti.







Grazie ad una  combinazione di soluzioni tecniche innovative:

-prepara il terreno: lavora 5 cm di profondità con le ruote integrali frontali per evitare di lasciare le tracce del trattore ottenendo una migliore e omogenea applicazione del prodotto.

-fumiga in profondità

-compatta, trattenendo nel sottosuolo il prodotto fumigante.



Configurazione:

Caratteristiche tecniche

Struttura e funzionamento

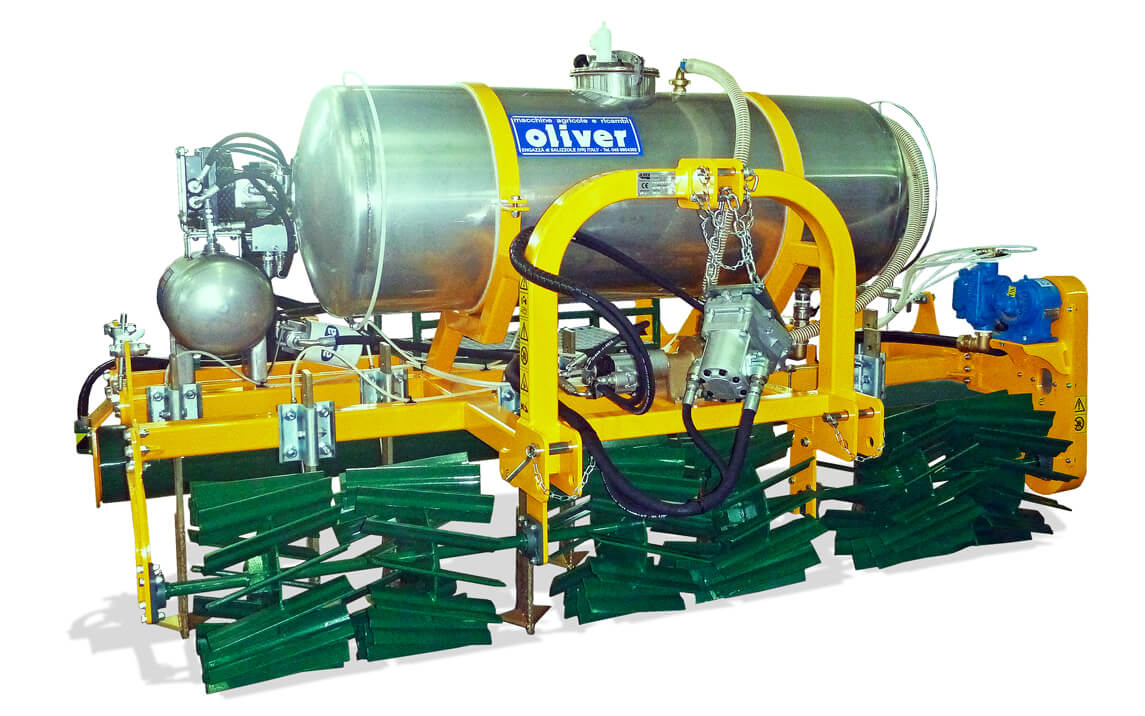

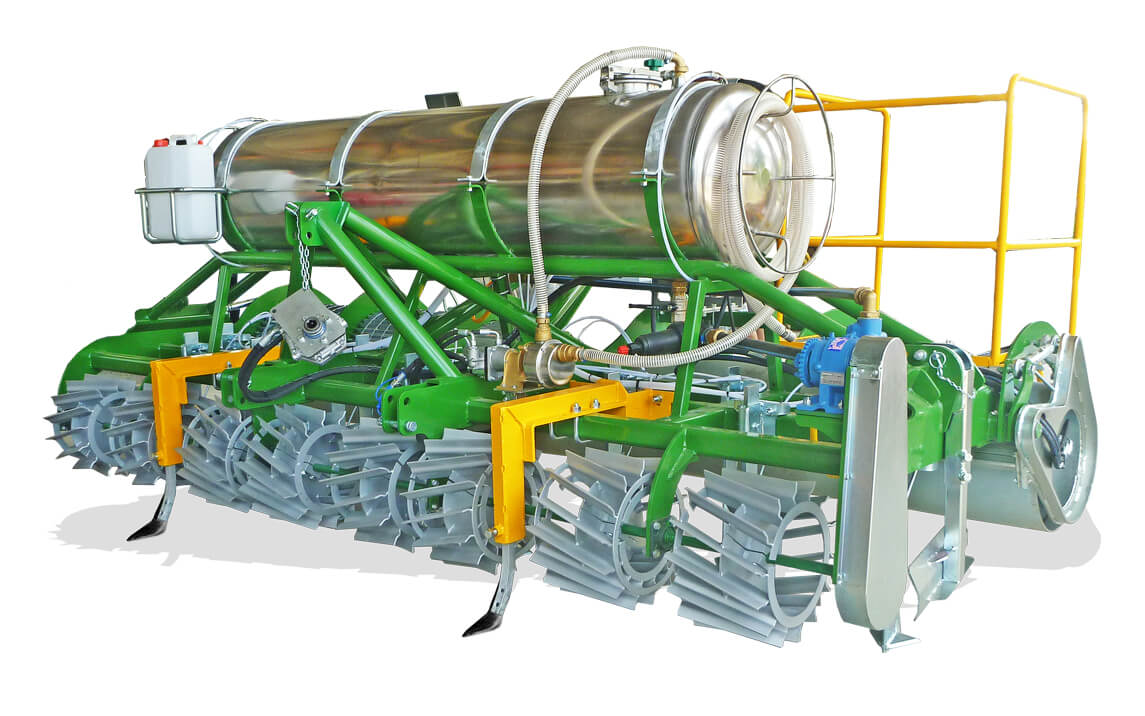

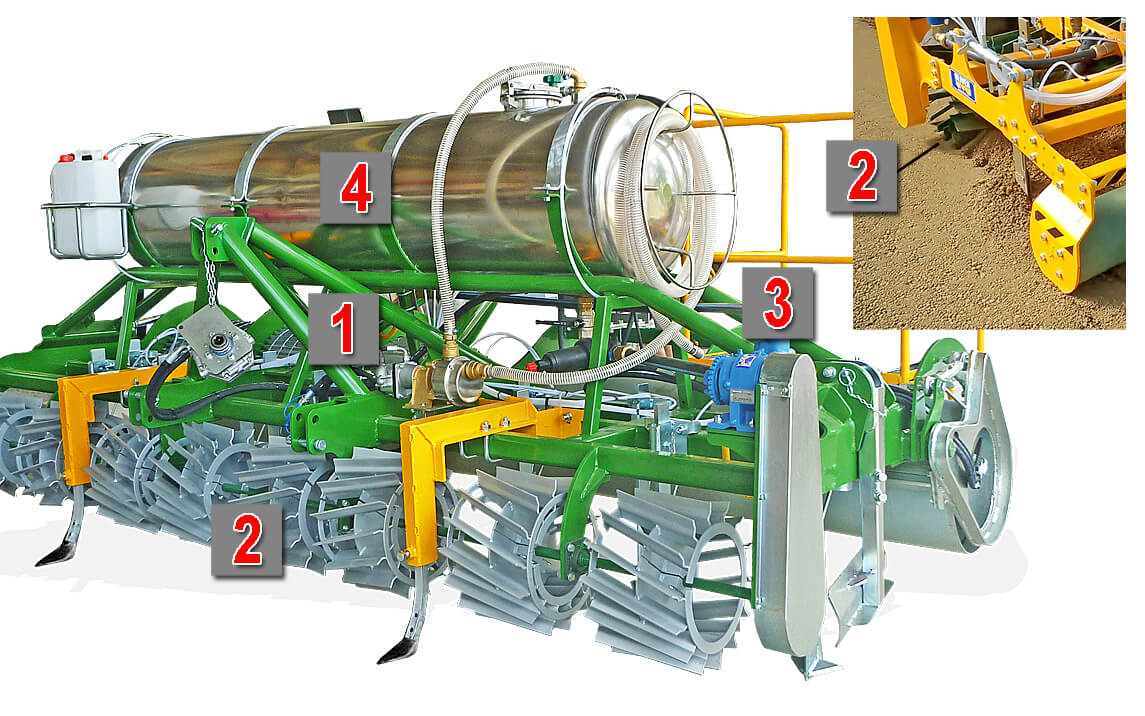

La Fumigatrice New Velox è una macchina trainata, costituita da  un telaio fornito di terzo punto (1) per l’aggancio al trattore. La larghezza del telaio va da un minimo di 1,5 mt a un massimo di 4 mt, secondo le esigenze del cliente.

Il telaio supporta i seguenti accessori:

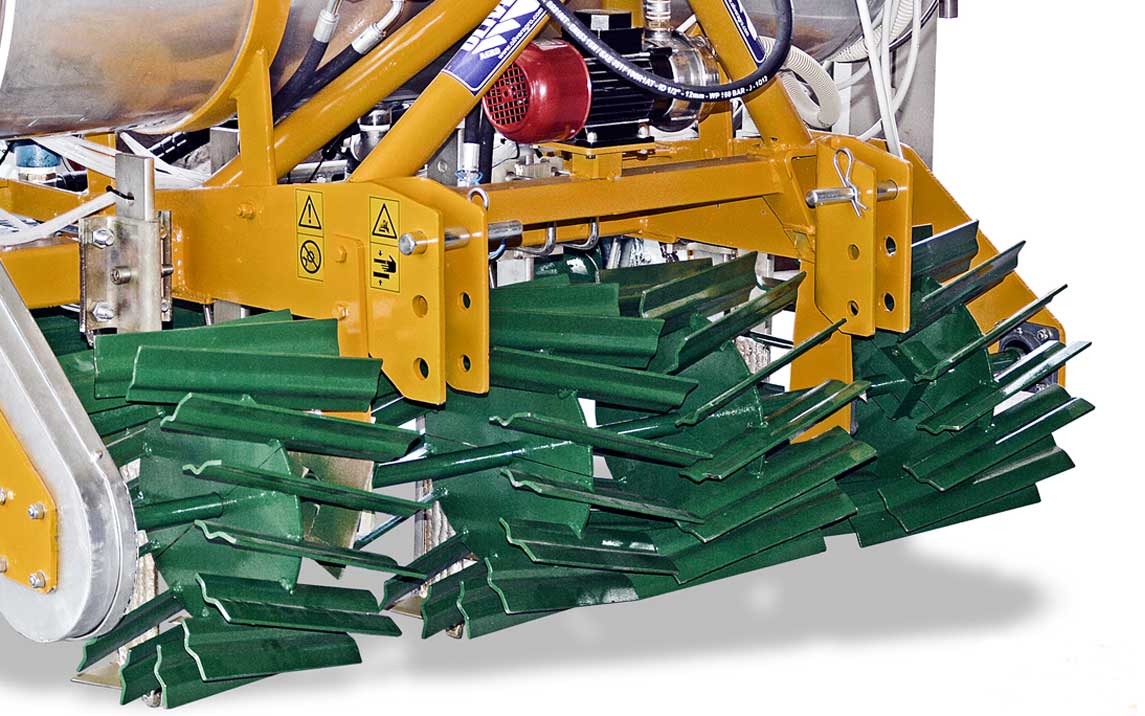

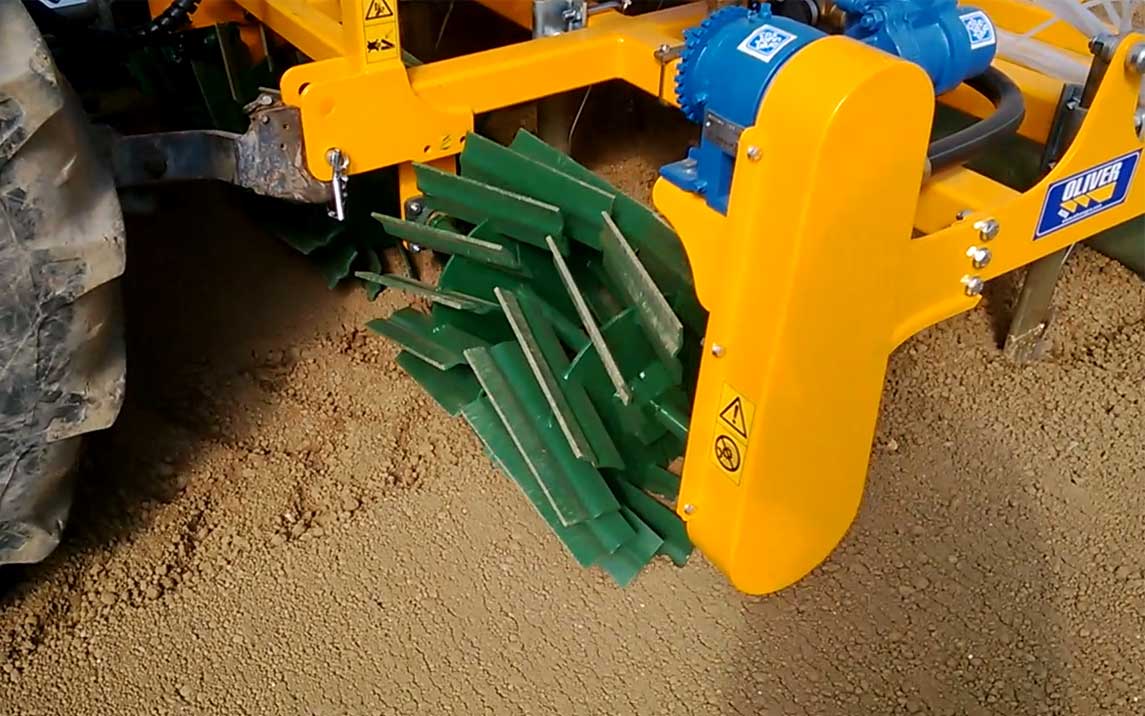

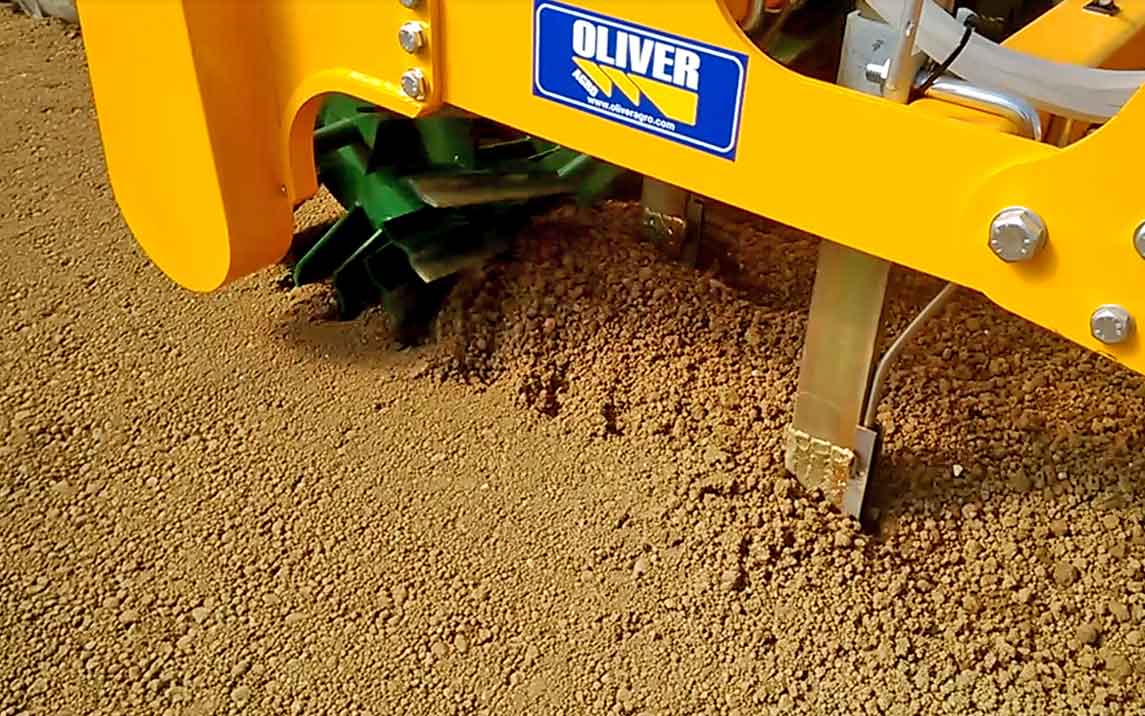

Ruote integrali (2),preparano il terreno prima del passaggio delle ancore fumiganti. Grazie alla loro particolare forma, sminuzziamo il terreno, rimuovendo le imperfezioni e rendendolo pianeggiante e uniforme.

Le ruote integrali (2),hanno anche la funzione di trasmettere il moto alla pompa distribuzione prodotto fumigante (3), che a sua volta pesca il prodotto stesso dalla cisterna (4).

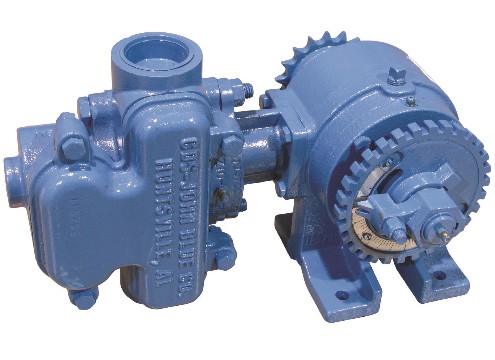

La pompa volumetrica a portata variabile CDS – John Blue NGP 6055 o FU 551 (3) riesce ad erogare da 150-1900 Lt indipendentemente dalla velocità di avanzamento ed è collegata alla cisterna con raccorderia e tubi in acciaio inox, filtri sull’aspirazione e sul travaso.
L’azionamento avviene attraverso una trasmissione sul rullo o posteriore o anteriore.



Il range di portata del modello FU551: da 130 fino 550-600 Lt/Ha (indicata per Telone, Dicloropropene, 1.3D, Dd Soil)

Il range di portata del modello NGP 6055: da 300 fino 1.800/1900 Lt/Ha (Vapam, Metan Sodium,…)

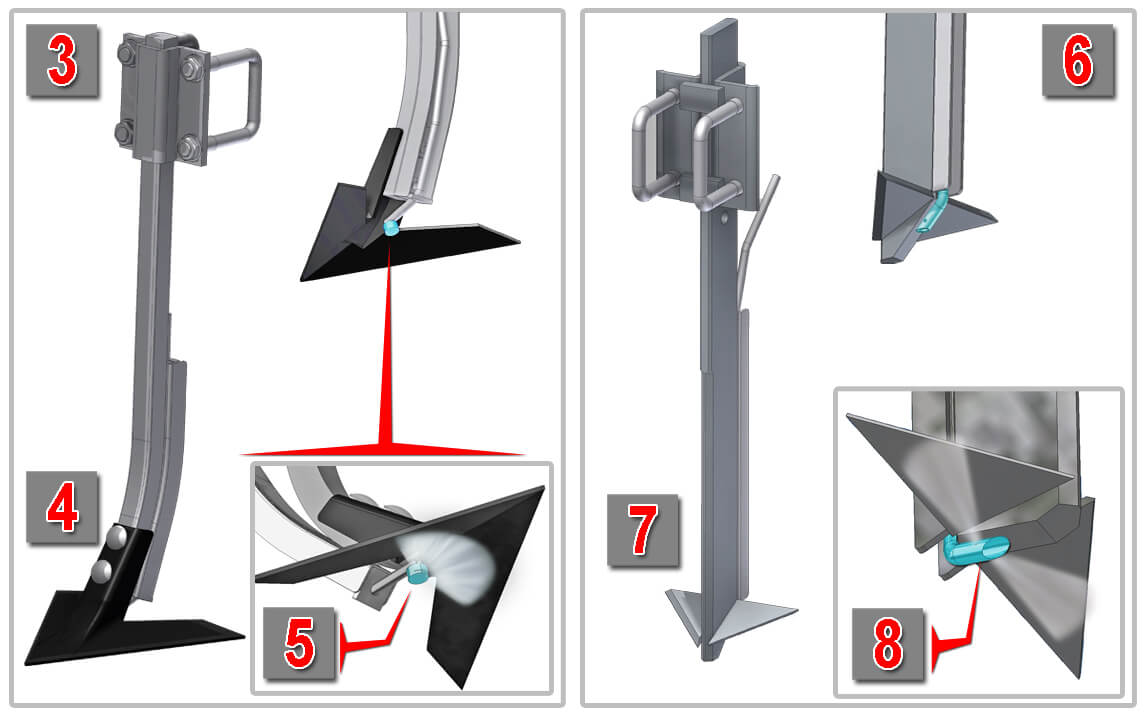

Disponiamo di due modelli di ancore localizzatrici:

-Il modello “LT” (3), è indicato per operare su terreni sabbiosi.

In fase di lavoro, l’ampio vomere (4) apre una camera dove uno speciale ugello (5), spruzza a ventaglio il prodotto fumigante.

-Il modello “DUO” (6), è indicato per operare su terreni argillosi e particolarmente compatti.

In fase di lavoro, le speciali alette dell’ancora localizzatrice (7), frantumano il terrene creando una camera, dove un ugello con 2 fori laterali opposti (8), spruzzano un getto diretto di prodotto fumigante.

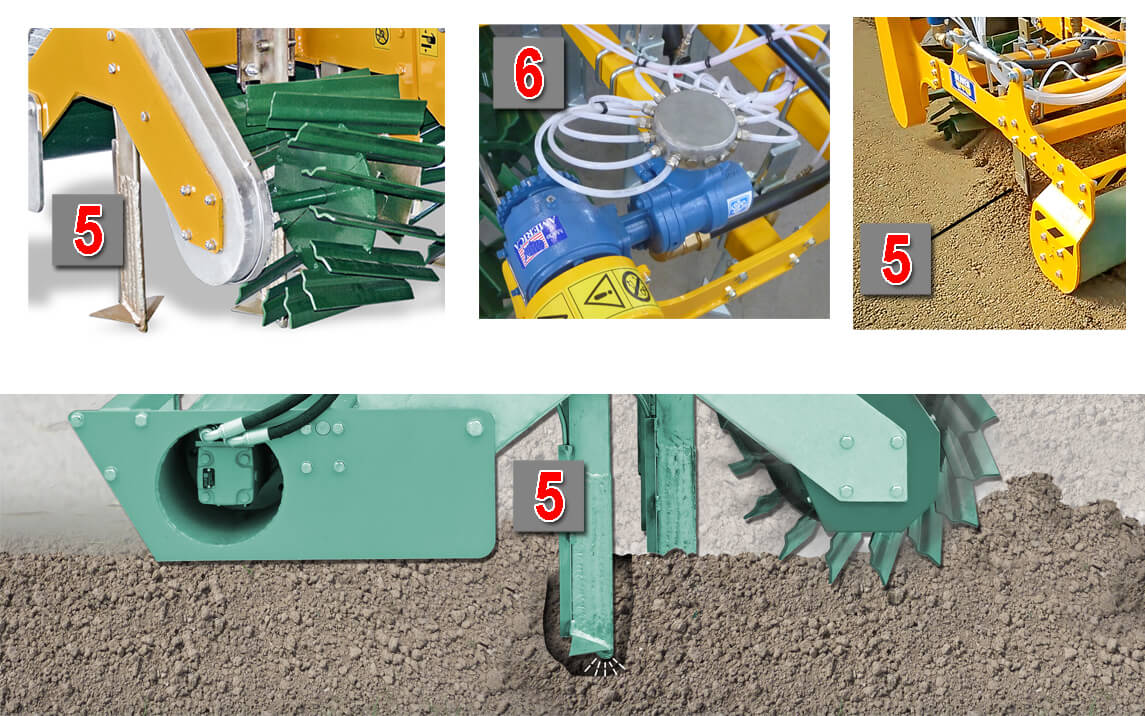

IL prodotto fumigante viene distribuito alle ancore localizzatrici (5) grazie a un distributore a più uscite(6).

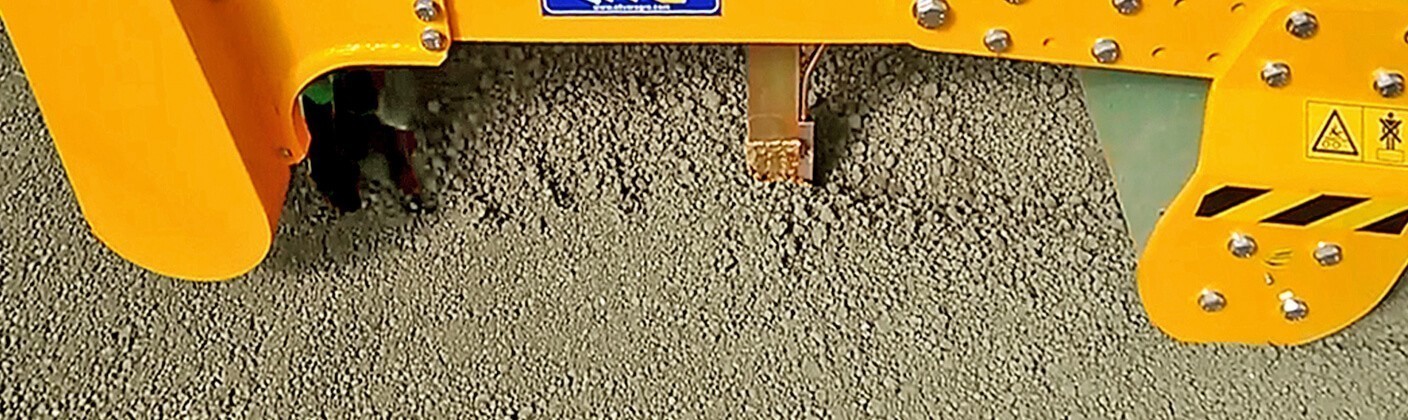

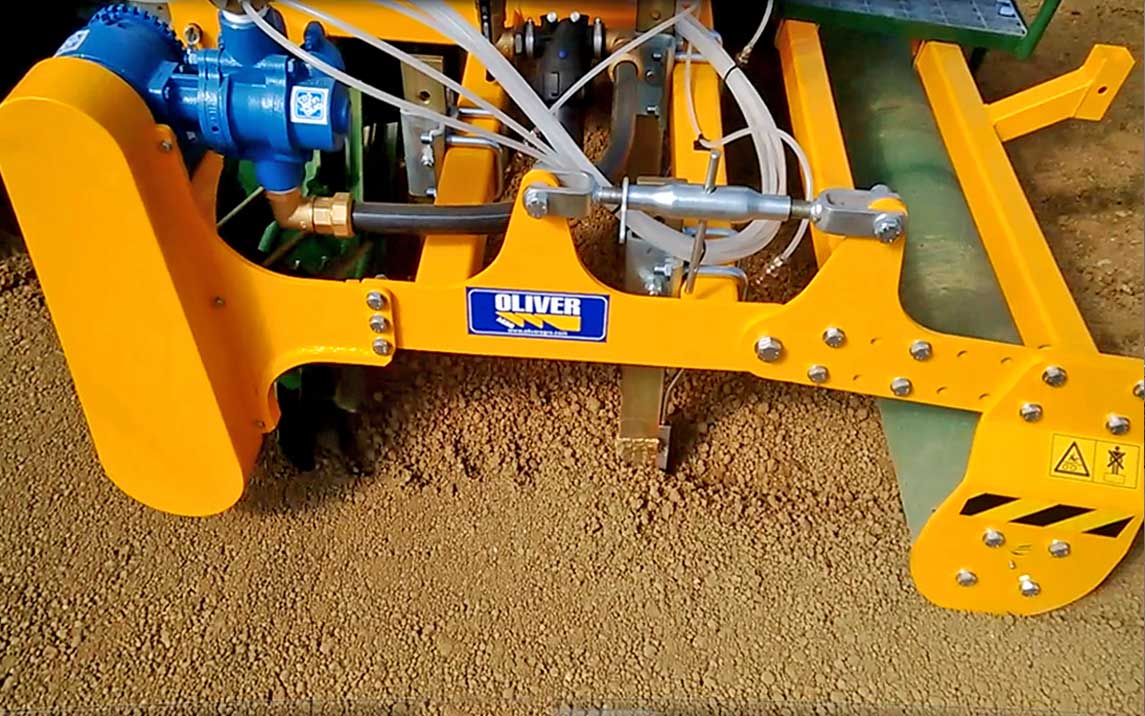

Le ancore localizzatrici (5), penetrano nel terreno ad una profondità variabile da 18 a 25 cm, dove localizzano il il prodotto nelle quantità previste.

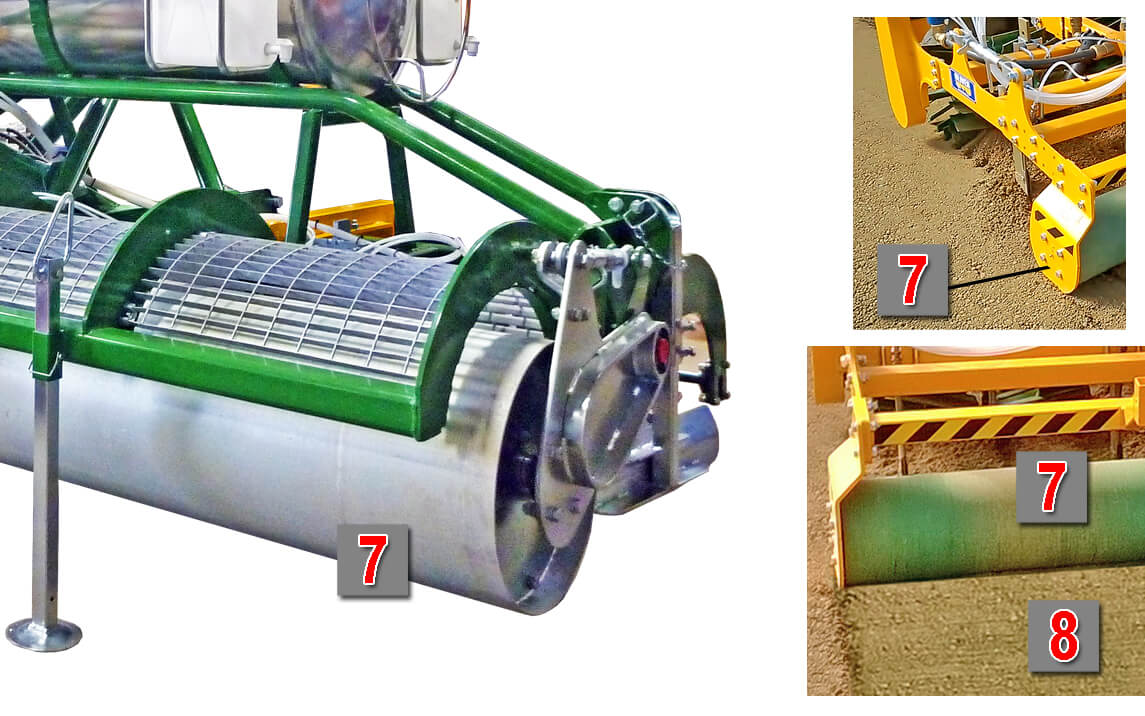

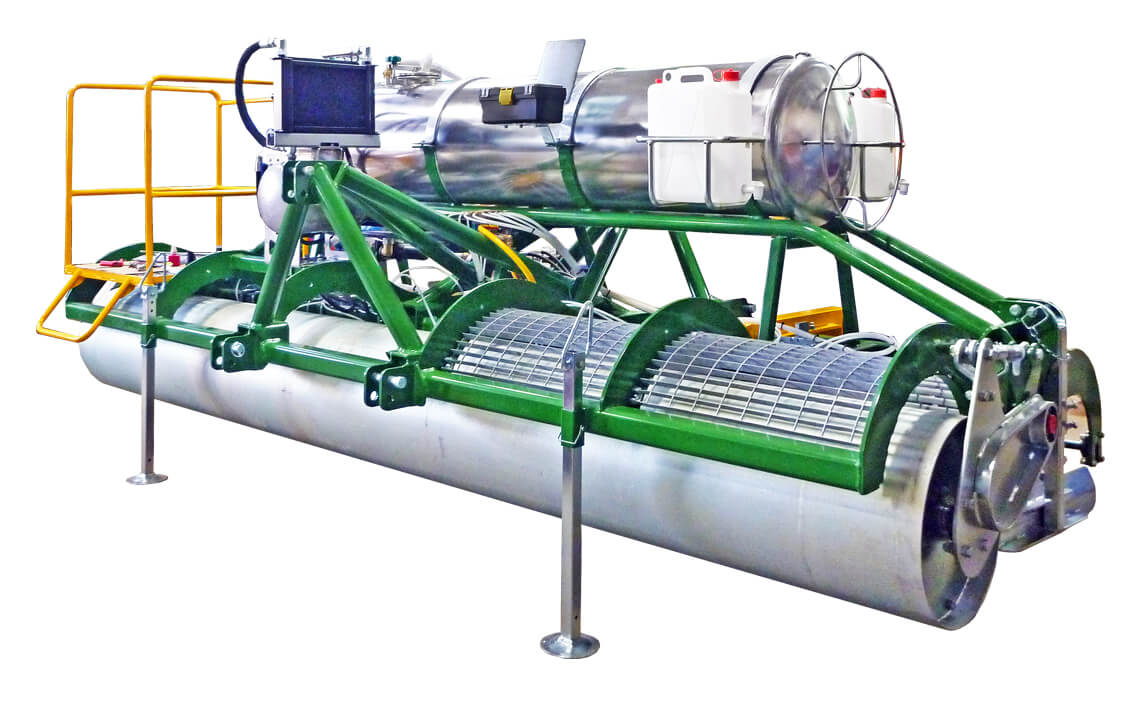

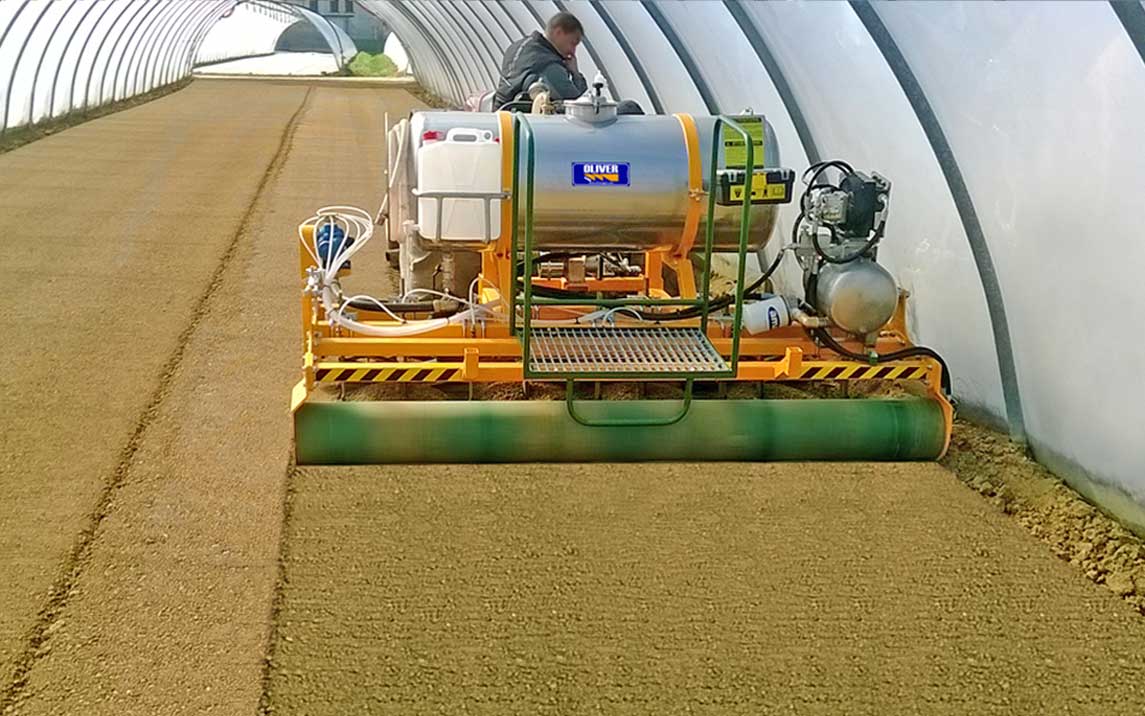

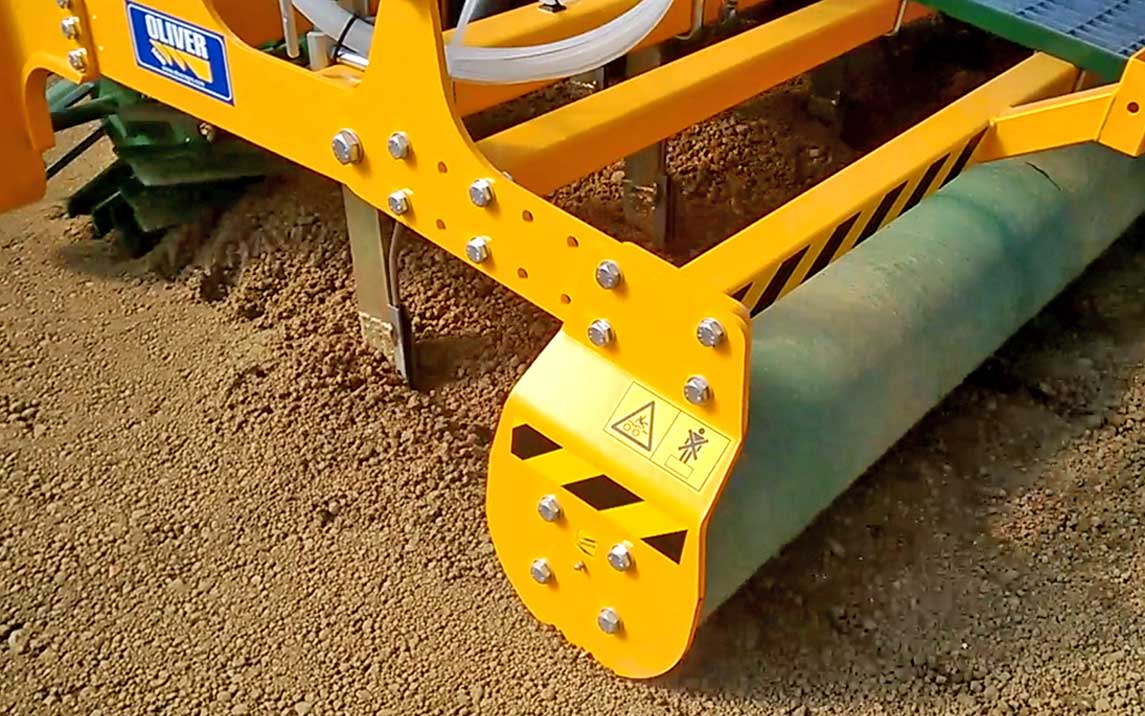

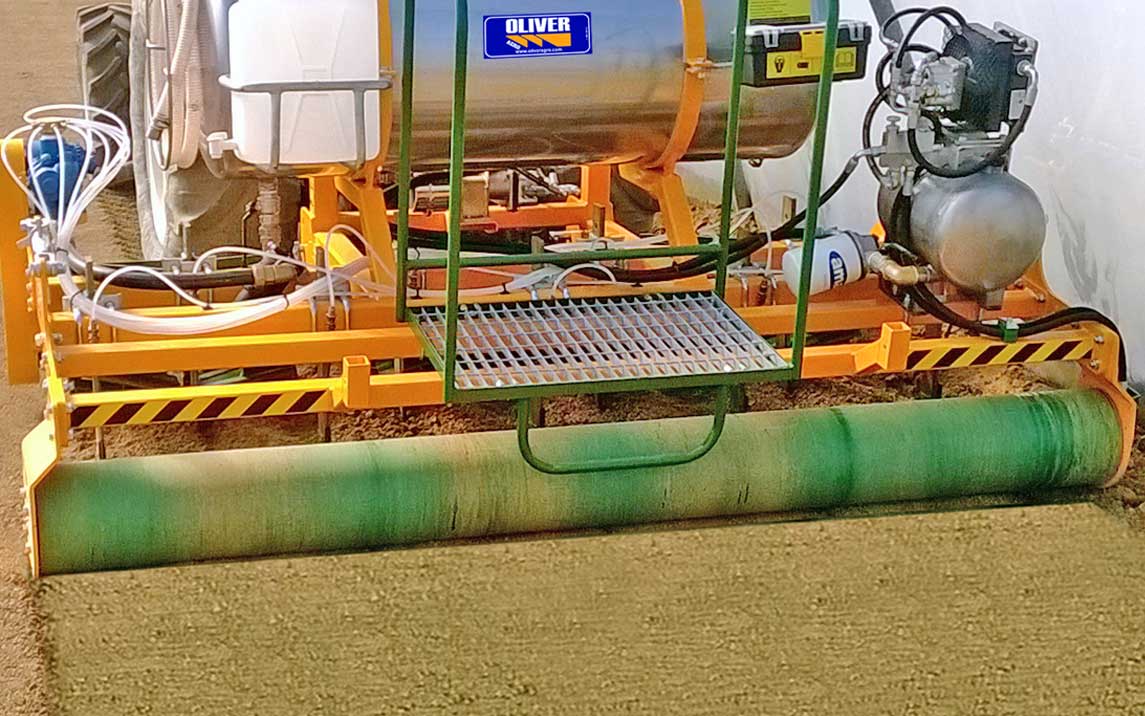

Come ultima fase un rullo lisciatore (7)  compatta il terreno per 2/3 cm  chiudendolo “ermeticamente”(8),  riducendo  così drasticamente le perdite  per  gassificazione  del fumigante: questo si traduce in una maggiore efficacia del prodotto.

Il rullo si muove a mezzo di motore idraulico completo di impianto idraulico autonomo.

La sua velocità è regolabile e in fese operativa ottimale gira 1,5 volte più veloce rispetto all’andatura della macchina. Questo permette di ottenere un’ottimale lisciatura del terreno (8).

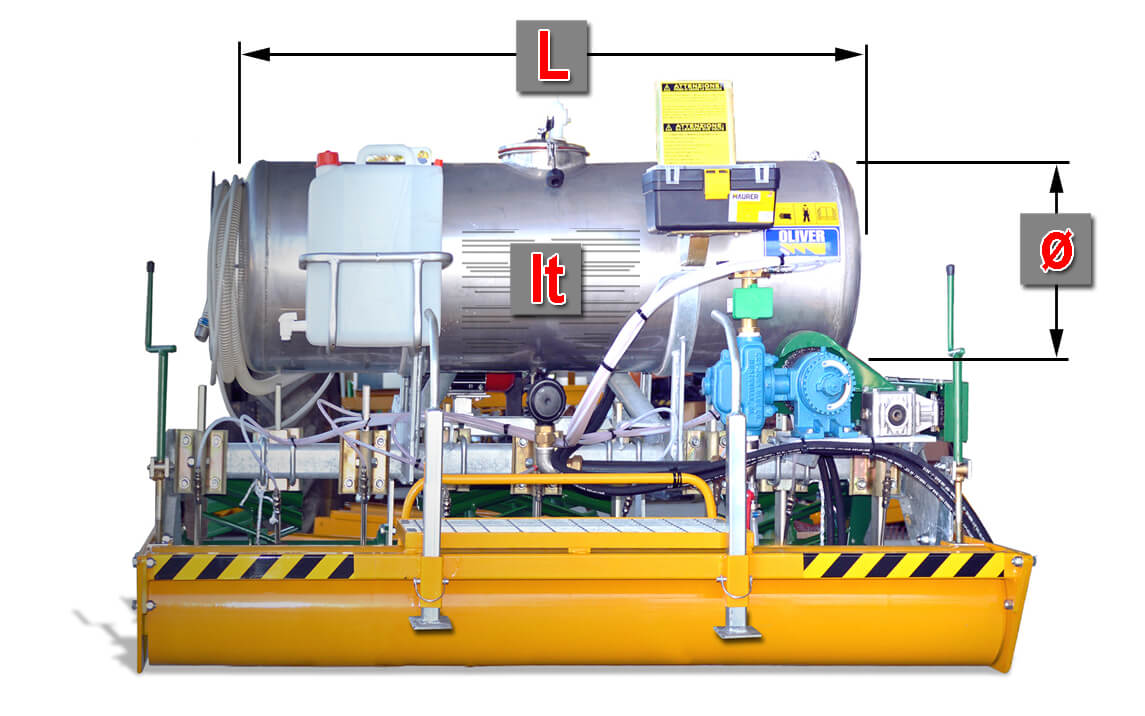

La cisterna prodotto è disponibile nelle seguenti combinazioni:



ø600 x L1000 =  320 lt

ø600 x L1250 =  390 lt

ø600 x L1500 =  460 lt

ø600 x L2000 =  600 lt

ø600 x L2500 =  730 lt

ø600 x L3000 =  880 lt

ø500 x L1000 =  220 lt

ø500 x L1250 =  260 lt

ø500 x L1500 =  320 lt

ø500 x L2000 =  410 lt

ø500 x L2500 =  500 lt

ø500 x L3000 =  600 lt

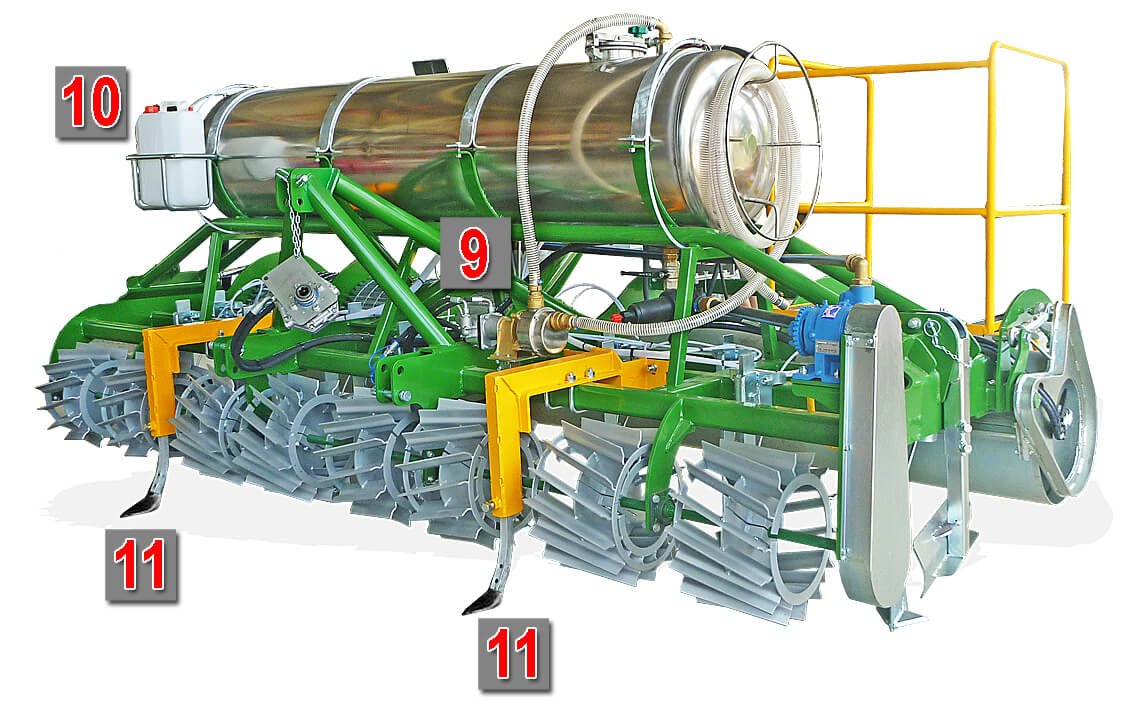

La macchina è completa di pompa di travaso (9), che si utilizza per il travaso del prodotto dai fusti alla cisterna. Viene utilizzata inoltre per eseguire il lavaggio della cisterna.

Sempre presente una tanica lava mani (10)

Dove richiesto, possiamo montare dei rompi traccia del trattore (11)

Optional:

Lista Optional

Flussometro

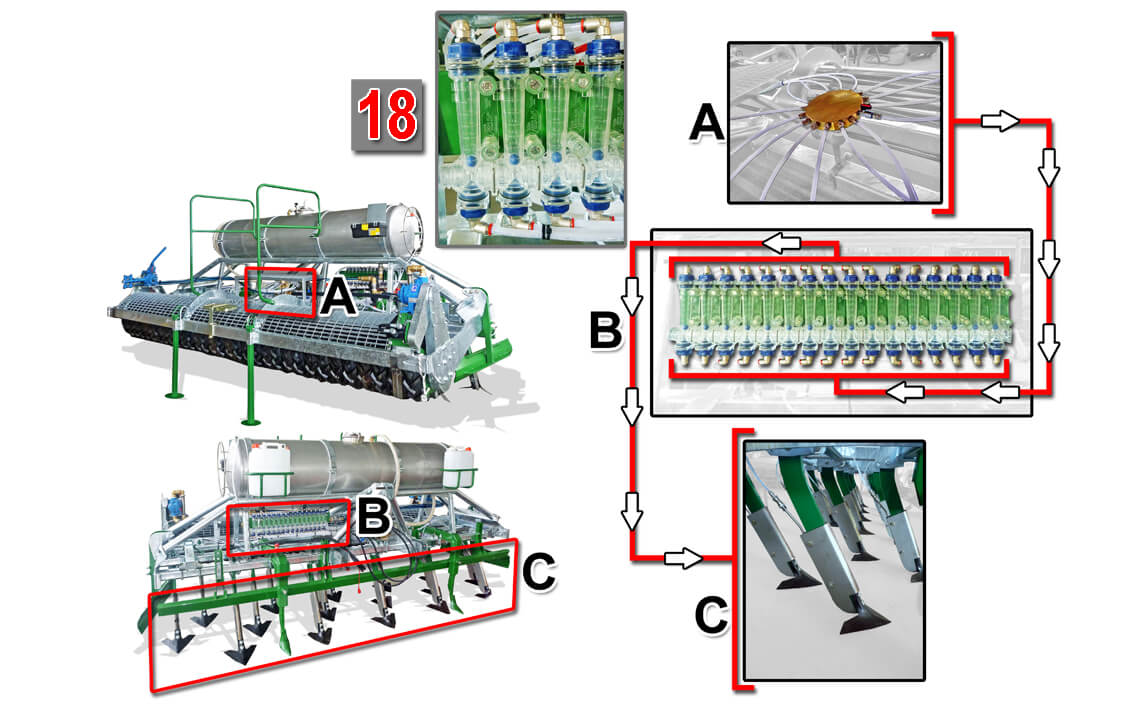

Se si vuole monitorare la regolarità del flusso del prodotto fumigante, su ogni singolo coltello localizzatore, si possono montare dei flussometri (18).

Trasparenti e muniti di scala graduata, possiamo comparare in tempo reale la regolarità del flusso del prodotto fumigante.

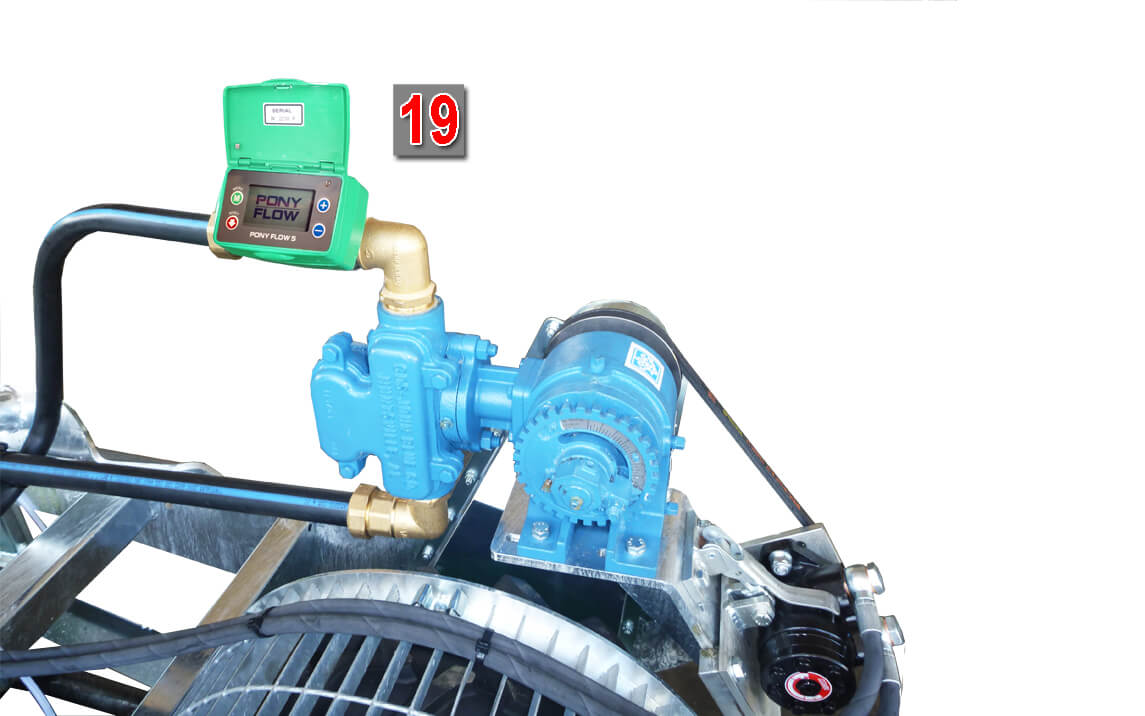

Contalitri PONY FLOW 4

Strumento di misurazione e lettura di quantità liquide (19) con segnale in uscita ad intermittenza temporizzata.

Collegato ad un contalitri visualizza la portata in tempo reale e la portata totale.

Possiamo impostare la quantità desiderata per avere un segnale in uscita gestito da un temporizzatore programmabile. Questa funzione avviene ad ogni multiplo della quantità impostata.

Disponibili diversi modelli
